Descripción

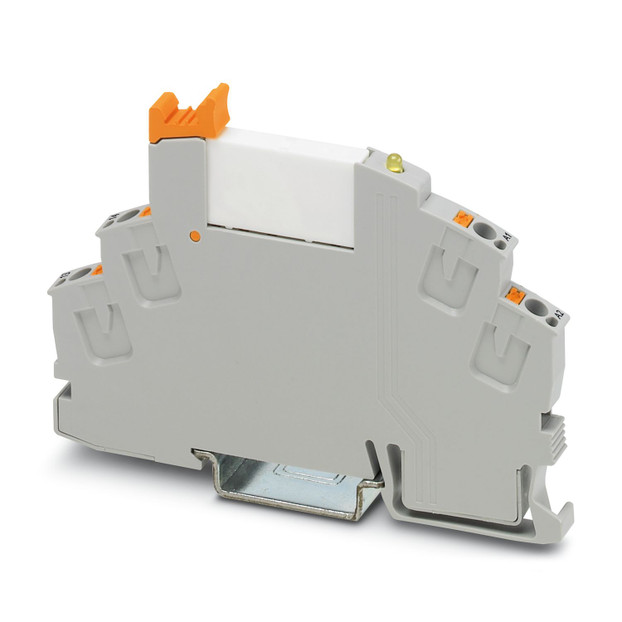

Módulo de relé premontado con conexión push-in, compuesto de: zócalo de relé con eyector y relé con contacto de potencia. Tipo de conmutación del contacto: 1 contacto normalmente abierto. Tensión de entrada: 24 V DC
Enlace al fabricante: RIF-0-RPT-24DC/ 1 - Módulo de relés
Especificaciones
Propiedades del artículo:
Tipo de producto:
Módulo de relés
Familia de productos:
RIFLINE complete
Aplicación:
Universal
Modo operativo:
Tiempo de trabajo 100 %
Vida útil mecánica:
aprox. 2x 107 periodicidades de cambio de estado
Propiedades de aislamiento:
Aislamiento:
separación segura
Categoría de sobretensión:
III
Grado de polución:
2
Estado de mantenimiento de datos:
Fecha del último mantenimiento de los datos:
20.01.2026
Propiedades eléctricas:
Vida útil eléctrica:
ver el diagrama
Potencia disipada máxima con condición nominal:
0,22 W
Tensión de prueba (Devanado/contacto):
4 kVeff (50 Hz, 1 min., devanado/contacto)
Tensión de aislamiento de dimensionamiento:
250 V AC
Tensión transitoria de dimensionamiento:
6 kV
Datos de entrada:
Lado de excitación:
Tensión nominal de entrada UN:
24 V DC
Rango de tensión de entrada:
19,2 V DC ... 36 V DC (20 °C)
Margen de tensión de entrada referido a UN:
ver el diagrama
Comportamiento de conmutación del accionamiento:
monoestable
Accionamiento (polaridad):
polarizado
Corriente de entrada típica a UN:
9 mA
Tiempo de reacción típico:
5 ms
Tiempo típico de apertura:
8 ms
Tensión de bobina:
24 V DC
Circuito de protección:
Diodo de libre circulación
Indicación de la tensión de servicio:
LED amarillo
Datos de salida:
Conmutar:
Tipo de conmutación del contacto:
1 contacto abierto
Tipo de contacto de conmutación:
Contacto simple
Material del contacto:
AgSnO
Tensión de conmutación máxima:
250 V AC/DC
Tensión mínima de activación:
5 V (100 mA)
Corriente continua límite:
6 A
Corriente de conexión máxima:
10 A (4 s)
Corriente de conmutación mínima:
10 mA (12 V)
Potencia de ruptura (carga óhmica) máxima:
1500 VA (250 V AC)
Categoría de uso CB Scheme (IEC 60947-5-1):
DC13, 0,1 A/220 V (Contacto abierto)
Datos de conexión:
Tipo de conexión:
Conexión push-in
Longitud de pelado:
8 mm
Sección de conductor rígido:
0,14 mm² ... 1,5 mm²
Sección de conductor flexible:
0,14 mm² ... 1,5 mm² (Puntera con manguito de plástico)
Sección de conductor AWG:
24 ... 16
Dimensiones:
Dimensiones del artículo:
Anchura:
6,2 mm
Altura:
93 mm
Profundidad:
66 mm
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94 (Carcasa):
V2 (Carcasa)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección (Zócalo de relé):
IP20 (Zócalo de relé)
Índice de protección (Relé):
RT III (Relé)
Temperatura ambiente (servicio):
-40 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Homologaciones:
Prueba de gases nocivos:
Marcado:
EN 60068-2-60
Normas y especificaciones:
Normas/especificaciones:
IEC 60947-5-1
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
Alineables sin separación
Posición de montaje:
discrecional
