Descripción

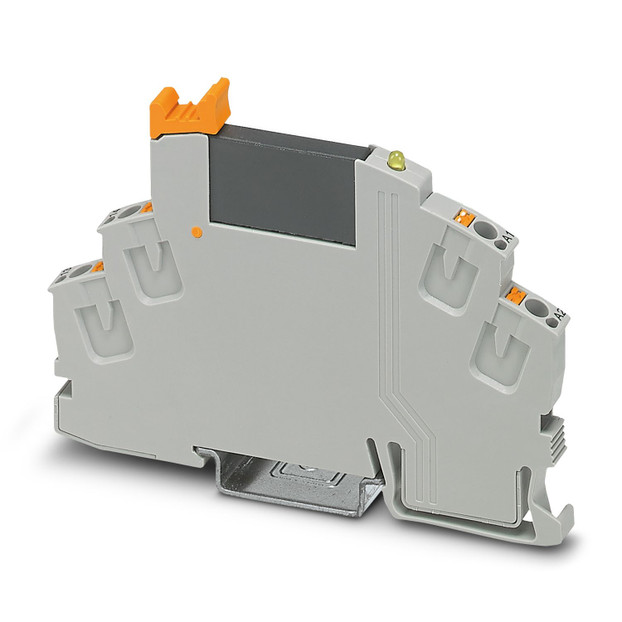

Módulo de relé de estado sólido premontado con conexión push-in, compuesto de: zócalo de relé con eyector y relé de estado sólido miniatura enchufable. Tensión de entrada: 24 V DC. Salida: 3-33 V DC/3 A
Enlace al fabricante: RIF-0-OPT-24DC/24DC/2 - Módulo de relé de estado sólido
Especificaciones
Propiedades del artículo:
Tipo de producto:
Módulo de relés de estado sólido
Familia de productos:
RIFLINE complete
Aplicación:
Universal
Modo operativo:
Tiempo de trabajo 100 %
Propiedades de aislamiento: Líneas de fuga y espacios de aire entre los circuitos:
Aislamiento:
Aislamiento básico
Categoría de sobretensión:
III
Grado de polución:
2
Estado de mantenimiento de datos:
Fecha del último mantenimiento de los datos:
15.09.2025
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
0,2 W
Tensión de prueba (Entrada/salida):
2,5 kVeff (50 Hz, 1 min., entrada/salida)
Líneas de fuga y espacios de aire entre los circuitos:
Tensión de aislamiento de dimensionamiento:
250 V AC
Tensión transitoria de dimensionamiento:
4 kV
Datos de entrada:
Tensión de accionamiento de dimensionamiento UC:
24 V DC
Margen de tensión referente a UC:
0,8 ... 1,2
Corriente de accionamiento de dimensionamiento IC:
8,5 mA
Rango de tensión de entrada:
19,2 V DC ... 28,8 V DC
Umbral de conmutación "0"-Señal referida a UC:
< 0,4
Umbral de conmutación señal "1" referido a UC:
> 0,8
Tiempo de conexión típico:
20 µs
Tiempo de desconexión típico:
300 µs
Indicación de estado:
LED (amarillo)
Circuito de protección:
Prot. contra sobretensiones
Frecuencia de transmisión:
300 Hz
Datos de salida:
Tipo de conmutación del contacto:
1 contacto abierto
Tipo de salida digital:
electrónico
Gama de tensión de salida:
3 V DC ... 33 V DC
Corriente continua límite:
3 A (ver curva derating)
Corriente de conexión máxima:
15 A (10 ms)
Limitación de sobretensiones:
> 33 V
Caída de tensión con corriente constante límite máxima:
< 200 mV
Circuito de salida:
2 conductores sin masa
Categoría de uso CB Scheme (IEC 60947-5-1):
DC12, 3 A/24 V
Datos de conexión:
Tipo de conexión:
Conexión push-in
Longitud de pelado:
8 mm
Sección de conductor rígido:
0,14 mm² ... 1,5 mm²
Sección de conductor flexible:
0,14 mm² ... 1,5 mm² (Puntera con manguito de plástico)
Sección de conductor AWG:
24 ... 16
Dimensiones:
Dimensiones del artículo:
Anchura:
6,2 mm
Altura:
93 mm
Profundidad:
66 mm
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94 (Carcasa):
V2 (Carcasa)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Homologaciones:
Prueba de gases nocivos:
Marcado:
EN 60068-2-60
Normas y especificaciones:
Normas/especificaciones:
DIN EN 60947-5-1
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
Alineables sin separación
Posición de montaje:
discrecional
