Descripción
Relés octales enchufables con contactos de potencia, 3 contactos conmutados, llave de prueba, indicación mecánica de la posición de conmutación, tensión de entrada: 230 V AC

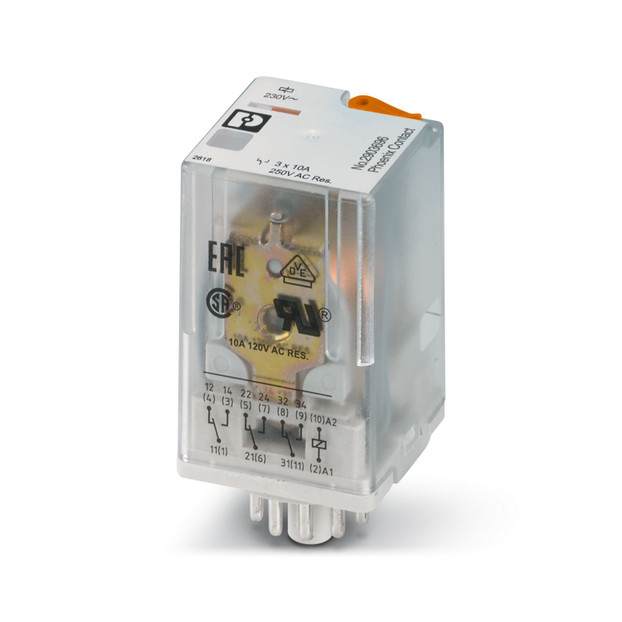

Enlace al fabricante: REL-OR3/L-230AC/3X21 - Relé individual
Especificaciones
Notas:
Observación referente al funcionamiento:
No deben utilizarse para separar circuitos eléctricos SELV/PELV de otros circuitos eléctricos, ya que no se garantiza una separación segura.
Propiedades del artículo:
Tipo de producto:
Relé individual
Contenido en el kit:
2903292 RIF-3-RPT-LV-230AC/3X21
Modo operativo:
Tiempo de trabajo 100 %
Vida útil mecánica:
aprox. 2x 107 periodicidades de cambio de estado
Propiedades de aislamiento:
Aislamiento:
Aislamiento básico
Categoría de sobretensión:
III
Grado de polución:
3
Estado de mantenimiento de datos:
Fecha del último mantenimiento de los datos:
01.04.2026
Propiedades eléctricas:
Vida útil eléctrica:
ver el diagrama
Potencia disipada máxima con condición nominal:
2,99 W
Tensión de prueba (Devanado/contacto):
2,5 kVeff (50 Hz, 1 min., devanado/contacto)
Tensión de prueba (Conmutador/conmutador):
2,5 kVeff (50 Hz, 1 min., conmutador/conmutador)
Tensión de aislamiento de dimensionamiento:
250 V AC
Tensión transitoria de dimensionamiento:
4 kV
Datos de entrada:
Lado de excitación:
Tensión nominal de entrada UN:
230 V AC
Rango de tensión de entrada:
195,5 V AC ... 253 V AC (20 °C)
Frecuencia de red:
50/60 Hz
Comportamiento de conmutación del accionamiento:
monoestable
Accionamiento (polaridad):
bipolar
Corriente de entrada típica a UN:
13 mA
Potencia disipada de entrada con UN:
2,6 W
Tiempo de reacción típico:
5 ms ... 15 ms (En función de la posición de fase)
Margen de tiempo de apertura típico:
5 ms ... 20 ms (En función de la posición de fase)
Indicación de estado:
LED (amarillo)
Resistencia de bobina:
7080 Ω ±15 %
Datos de salida:
Conmutar:
Tipo de conmutación del contacto:
3 conmutador
Tipo de contacto de conmutación:
Contacto simple
Material del contacto:
AgNi
Tensión de conmutación máxima:
440 V AC
Tensión mínima de activación:
10 V (a 24 mA)
Corriente continua límite:
10 A
Corriente de conexión máxima:
30 A (20 ms, contac. abierto)
Corriente de conmutación mínima:
10 mA (con 24 V)
Potencia de ruptura (carga óhmica) máxima:
2500 VA (con 250 V AC)
Datos de conexión:
Tipo de conexión:
Conexión enchufable
Dimensiones:
Anchura:
35 mm
Altura:
35 mm
Profundidad:
54,4 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
RT I
Índice de protección (Lugar de montaje):
≥ IP54 (Lugar de montaje)
Temperatura ambiente (servicio):
-40 °C ... 55 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Altitud:
≤ 2000 m
Homologaciones:
Prueba de gases nocivos:
Marcado:
EN 60068-2-60
Normas y especificaciones:
Normas/especificaciones:
IEC 61810
Montaje:
Posición de montaje:
discrecional
