Descripción

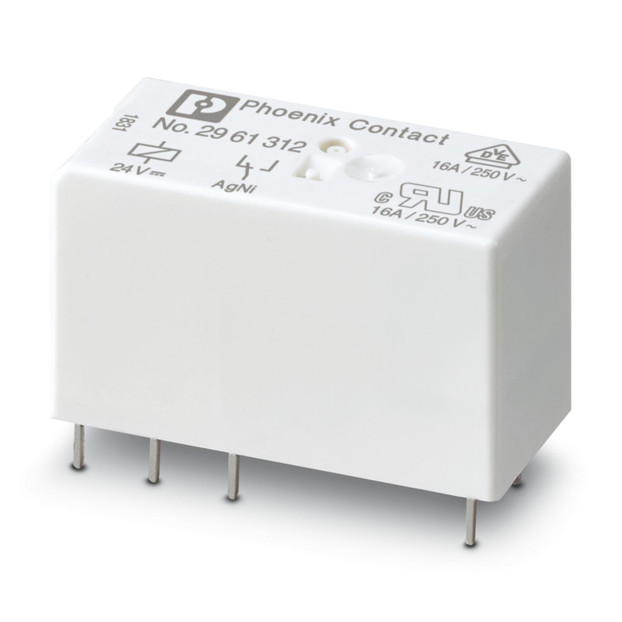

Relé de potencia en miniatura enchufable, con contacto de potencia para corrientes constantes elevadas, 1 contacto conmutado, tensión de entrada 24 V DC
Enlace al fabricante: REL-MR- 24DC/21HC - Relé individual
Especificaciones
Propiedades del artículo:
Tipo de producto:
Relé individual
Contenido en el kit:
2903342 RIF-1-RPT-LDP-24DC/1X21
Modo operativo:
Tiempo de trabajo 100 %
Vida útil mecánica:
3x 107 periodicidades de cambio de estado
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
3
Estado de mantenimiento de datos:
Fecha del último mantenimiento de los datos:
03.07.2026
Propiedades eléctricas:
Vida útil eléctrica:
ver el diagrama
Potencia disipada máxima con condición nominal:
0,41 W
Tensión de prueba (Devanado/contacto):
5 kV AC (50 Hz, 1 min., devanado/contacto)
Datos de entrada:
Lado de excitación:
Tensión nominal de entrada UN:
24 V DC
Rango de tensión de entrada:
15,6 V DC ... 57,6 V DC
Comportamiento de conmutación del accionamiento:
monoestable
Accionamiento (polaridad):
bipolar
Corriente de entrada típica a UN:
17 mA
Tiempo de reacción típico:
7 ms
Tiempo típico de apertura:
3 ms
Resistencia de bobina:
1440 Ω ±10 % (a 20 °C)
Datos de salida:
Conmutar:
Tipo de conmutación del contacto:
1 conmutador
Tipo de contacto de conmutación:
Contacto simple
Material del contacto:
AgNi
Tensión de conmutación máxima:
250 V AC/DC
Tensión mínima de activación:
12 V (para 10 mA)
Corriente continua límite:
16 A
Corriente de conexión máxima:
50 A (20 ms)
Corriente de conmutación mínima:
10 mA (para 12 V)
Potencia de ruptura (carga óhmica) máxima:
4000 VA (con 250 V AC)
Capacidad de ruptura:
6 A (con 250 V, AC15)
Carga de motor según UL 508:
1/4 HP, 200 ... 250 V AC
Datos de conexión:
Tipo de conexión:
Conexión enchufable / conexión por soldadura
Dimensiones:
Dimensiones del artículo:
Anchura:
12,7 mm
Altura:
29 mm
Profundidad:
15,7 mm
Datos del material:
Color:
blanco (RAL 9010)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
RT II
Temperatura ambiente (servicio):
-40 °C ... 85 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Homologaciones:
Prueba de gases nocivos:
Marcado:
EN 60068-2-60
Normas y especificaciones:
Normas/especificaciones:
EN 61810-1
Montaje:
Indicaciones de montaje:
Alineable sin separación (>70 °C ≥ 2,5 mm)
Posición de montaje:
discrecional
