Descripción

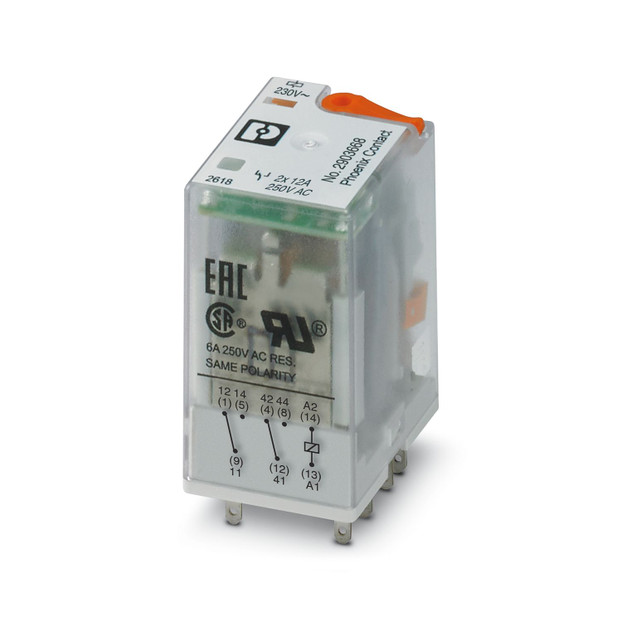

Relés industriales enchufables con contactos de potencia, 2 contactos inversores, llave de prueba, LED de estado, indicación mecánica de la posición de conmutación, tensión de entrada: 230 V AC
Enlace al fabricante: REL-IR2/L-230AC/2X21 - Relé individual
Especificaciones
Propiedades del artículo:
Tipo de producto:
Relé individual
Contenido en el kit:
2903310 RIF-2-RPT-LV-230AC/2X21
Modo operativo:
Tiempo de trabajo 100 %
Vida útil mecánica:
aprox. 2x 107 periodicidades de cambio de estado
Propiedades de aislamiento:
Aislamiento:
Aislamiento básico
Categoría de sobretensión:
III
Grado de polución:
2 (Tensión nominal 400 V)
Estado de mantenimiento de datos:
Fecha del último mantenimiento de los datos:
01.04.2026
Propiedades eléctricas:
Vida útil eléctrica:
ver el diagrama
Potencia disipada máxima con condición nominal:
1,5 W
Tensión de prueba (Devanado/contacto):
2,5 kVeff (50 Hz, 1 min., devanado/contacto)
Tensión de prueba (Contacto/contacto):
2,5 kVeff (50 Hz, 1 min., contacto/contacto)
Tensión de prueba (Conmutador/conmutador):
2,5 kVeff (50 Hz, 1 min., conmutador/conmutador)
Tensión de aislamiento de dimensionamiento:
250 V AC
Tensión transitoria de dimensionamiento:
4 kV
Datos de entrada:
Lado de excitación:
Tensión nominal de entrada UN:
230 V AC
Rango de tensión de entrada:
179,4 V AC ... 317,4 V AC
Margen de tensión de entrada referido a UN:
ver el diagrama
Frecuencia de red:
50/60 Hz
Comportamiento de conmutación del accionamiento:
monoestable
Accionamiento (polaridad):
bipolar
Corriente de entrada típica a UN:
6,5 mA
Tiempo de reacción típico:
5 ms ... 15 ms (En función de la posición de fase)
Margen de tiempo de apertura típico:
5 ms ... 20 ms (En función de la posición de fase)
Indicación de estado:
LED (amarillo)
Datos de salida:
Conmutar:
Tipo de conmutación del contacto:
2 contactos conmutados
Tipo de contacto de conmutación:
Contacto simple
Material del contacto:
AgNi
Tensión de conmutación máxima:
250 V AC/DC
Tensión mínima de activación:
5 V (a 24 mA)
Corriente continua límite:
12 A
Corriente de conexión máxima:
30 A (20 ms, contac. abierto)
Corriente de conmutación mínima:
5 mA (con 24 V)
Potencia de ruptura (carga óhmica) máxima:
3000 VA (con 250 V AC)
Potencia de ruptura mínima:
0,12 W
Carga de motor según UL 508:
1/2 HP, 240 V AC
Datos de conexión:
Tipo de conexión:
Conexión enchufable
Dimensiones:
Anchura:
21,2 mm
Altura:
27,5 mm
Profundidad:
35,6 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
RT I
Temperatura ambiente (servicio):
-40 °C ... 55 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Homologaciones:
Prueba de gases nocivos:
Marcado:
EN 60068-2-60
Normas y especificaciones:
Normas/especificaciones:
IEC 61810
Montaje:
Posición de montaje:
discrecional
