Descripción

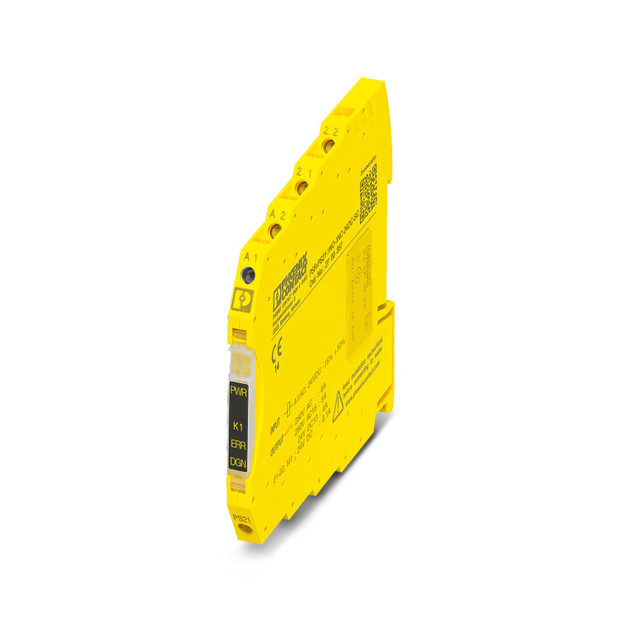

Relé de acoplamiento para aplicaciones de alta y baja demanda SIL 2, acopla señales de salida digitales a la periferia, 1 circuito de disparo, 1 circuito de acuse de recibo, 1 salida de aviso digital, aplicaciones Safe-State-Off, filtro de impulsos de prueba, borne de tornillo fijo
Enlace al fabricante: PSR-PS21-1NO-1NC-24DC-SC - Relés de acoplamiento
Especificaciones
Notas:
Nota sobre el uso:
Nota sobre la aplicación:
Solo para el uso industrial
Propiedades del artículo:
Tipo de producto:
Relé de acoplamiento
Familia de productos:
PSRmini
Aplicación:
Ex
Activación:
1 canal
Tipo de relé:
Relé electromecánico con contactos de conducción forzada según IEC/EN 61810-3
Propiedades de aislamiento:
Categoría de sobretensiones:
III
Grado de polución:
2
Tiempos:
Tiempo típico de excitación con Us:
< 100 ms (con activación mediante A1 con Us)
Tiempo típico de apertura:
< 35 ms (con activación por A1)
Tiempo de recuperación:
500 ms
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
2,35 W (IL² = 36 A²)
Tipo de funcionamiento nominal:
Tiempo de trabajo 100 %
Tensión de aislamiento de dimensionamiento:
250 V AC
Tensión transitoria de dimensionamiento / aislamiento:
Separación segura, aislamiento amplificado de 6 kV respecto al circuito de corriente de control, circuito de señalización, salida de aviso al circuito de habilitación; 4 kV / aislamiento básico entre todos los circuitos de intensidad y la carcasa
Alimentación:
Denominación:
21/A2
Tensión de alimentación asignada del circuito de control US:
24 V DC -15 % / +10 %
Corriente de alimentación de control de dimensionamiento IS:
típ. 45 mA
Consumo de potencia en US:
típ. 1,08 W
Corriente de entrada:
máx. 100 mA
Tiempo de filtro:
≥ 100 ms (en A1-A2; tasa de impulsos de prueba)
Circuito de protección:
Protección contra inversión de polaridad de serie; Diodo supresor de 38 V
Tensión de suministro de diagnóstico UD:
24 V DC -15 % / +10 %
Corriente de entrada en UD:
6 mA (en 21-A2 con UD; según la carga, + 100 mA en M1 y 22)
Corriente de cierre en UD:
típ. 2,5 A (Δt
Datos de salida:
Relé: Circuito de disparo (13/14):
Descripción de la salida:
PNP
Número de salidas:
1 (sin orientación a la seguridad)
Tipo de conmutación del contacto:
1 circuito de acuse de recibo
Material del contacto:
AgCuNi, + Au
Tensión de conmutación:
máx. 26,4 V DC
Potencia mín. de conmutación:
min. 20 mW
Capacidad de ruptura:
2 A (250 V (AC15), alta demanda)
Corriente continua límite:
100 mA
Cuadr. Corriente suma:
36 A2 (observar derating)
Frecuencia de conmutación:
máx. 0,1 Hz
Vida útil mecánica:
10x 106 operaciones
Fusible de salida:
150 mA Rápido
Relé: Circuito de acuse de recibo (21/22):
Notificar: M1:
Tensión:
aprox. 22 V DC (UD - 2 V)
Corriente:
máx. 100 mA
Corriente de conexión máxima:
500 mA (Δt = 1 ms con Us)
Protección contra cortocircuito:
no
Datos de conexión:
Tecnología de conexión:
enchufable:
no
Conexión de conductores:
Tipo de conexión:
Conexión por tornillo
Sección de conductor rígido:
0,2 mm² ... 2,5 mm²
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de cable AWG:
26 ... 12
Longitud de pelado:
12 mm
Rosca de tornillo:
M3
Par de apriete:
0,5 Nm ... 0,6 Nm
Señalización:
Indicación de estado:
2 x LED (verde)
Indicación de la tensión de servicio:
1 LED (amarillo)
Indicación de errores:
1 LED (rojo)
Dimensiones:
Anchura:
6,8 mm
Altura:
93,1 mm
Profundidad:
102,5 mm
Datos del material:
Color (Carcasa):
amarillo (RAL 1018)
Material carcasa:
PBT
Parámetros:
Datos técnicos de seguridad:
Categoría de paro (EN 60204-1):
0
Datos técnicos de seguridad: EN 50156:
Safety Integrity Level (SIL):
2
Datos técnicos de seguridad: IEC 61508 - alta demanda:
Datos técnicos de seguridad: IEC 61508 - baja demanda:
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Grado de protección mínimo del lugar de montaje:
IP54
Temperatura ambiente (servicio):
-40 °C ... 65 °C (observar derating)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Altura de fijación:
≤ 2000 m (a través de NN)
Humedad de aire máx. admisible (almacenamiento/transporte):
75 % (En un valor medio, ocasionalmente 85 %, sin condensación)
Humedad del aire máx. admisible (servicio):
75 % (En un valor medio, ocasionalmente 85 %, sin condensación)
Choque:
15g
Vibración (servicio):
10 Hz ... 150 Hz, 2g
Homologaciones:
ATEX:
Marcado:
C, EMC2
Certificado:
11253-14 HH
IECEx:
UL, EE. UU. / Canadá:
UL Ex, EE. UU. / Canadá:
CE:
Test de simulación ambiental:
CCC / China-Ex:
DNV:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
ver curva Derating
Posición de montaje:
vertical, horizontal, con el frontal del módulo hacia arriba
