Descripción

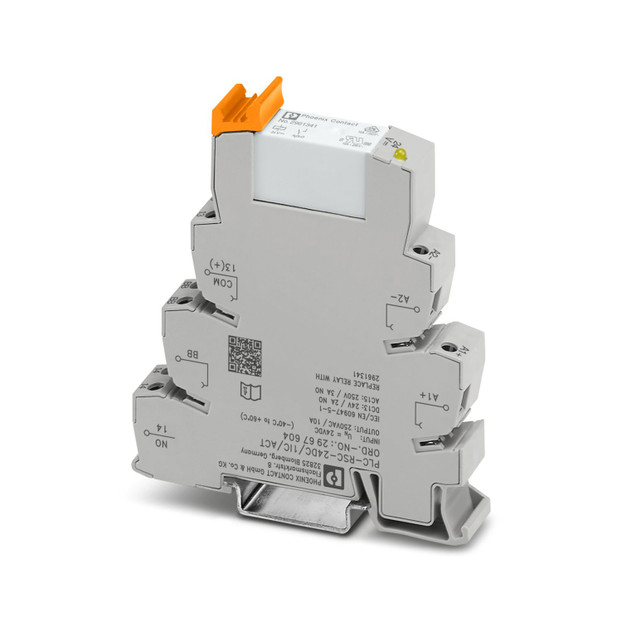

PLC-INTERFACE para corrientes de cierre elevadas, compuesto de borne de base PLC-BSC.../1 IC/ACT con conexión por tornillo y relé en miniatura enchufable, para montar sobre carril NS 35/7,5, corriente de cierre máx. hasta 130 A, 1 contacto de cierre, tensión de entrada 24 V DC
Enlace al fabricante: PLC-RSC- 24DC/ 1IC/ACT - Módulo de relés
Especificaciones
Notas:
Observación referente al funcionamiento:
La protección contra contactos accidentales del artículo (con tensiones > 25 V AC/60 V DC) debe garantizarla el constructor de la instalación. Se trata de un equipo de montaje sin protección contra contacto directo.
Indicaciónes de montaje:
Al principio y al final de cada regletero de bornes PLC se debe colocar la placa separadora PLC-ATP.
Propiedades del artículo:
Tipo de producto:
Módulo de relés
Familia de productos:
PLC-INTERFACE
Aplicación:
altas corrientes de cierre
Modo operativo:
Tiempo de trabajo 100 %
Vida útil mecánica:
3x 107 periodicidades de cambio de estado
Propiedades de aislamiento: Normas / especificaciones:
Aislamiento:
Separación segura, aislamiento reforzado
Categoría de sobretensión:
III
Grado de polución:
3
Estado de mantenimiento de datos:
Fecha del último mantenimiento de los datos:
01.04.2026
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
0,43 W
Tensión de prueba (Devanado/contacto):
4 kV AC (50 Hz, 1 min., devanado/contacto)
Normas / especificaciones:
Tensión de aislamiento de dimensionamiento:
250 V AC
Tensión transitoria de dimensionamiento:
6 kV
Datos de entrada:
Lado de excitación:
Tensión nominal de entrada UN:
24 V DC
Rango de tensión de entrada:
20,2 V DC ... 33,6 V DC (20 °C)
Tensión nominal (Relé electromecánico acoplado):
24 V DC
Comportamiento de conmutación del accionamiento:
monoestable
Accionamiento (polaridad):
polarizado
Corriente de entrada típica a UN:
18 mA
Tiempo de reacción típico:
8 ms
Tiempo típico de apertura:
10 ms
Circuito de protección:
Diodo de libre circulación; Diodo de libre circulación
Indicación de la tensión de servicio:
LED amarillo
Datos de salida:
Conmutar:
Tipo de conmutación del contacto:
1 contacto abierto
Tipo de contacto de conmutación:
Contacto simple
Material del contacto:
AgSnO
Tensión de conmutación máxima:
250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...)
Tensión mínima de activación:
12 V (100 mA)
Corriente continua límite:
10 A (El valor es admisible si se puentean ambas conexiones 13, ambas conexiones 14 y ambas conexiones BB.)
Corriente de conexión máxima:
130 A (pico, con carga capacitiva, 230 V AC, 24 μF)
Corriente de conmutación mínima:
100 mA (12 V)
Potencia de ruptura (carga óhmica) máxima:
1500 VA (con 250 V AC)
Potencia de ruptura (carga óhmica) puenteado máximo:
2500 VA (Con 250 V AC: el valor es admisible si se puentean ambas conexiones 13, ambas conexiones 14 y ambas conexiones BB.)
Potencia de ruptura mínima:
1200 mW
Capacidad de ruptura:
6 A (con 250 V, AC15)
Datos de conexión:
Tipo de conexión:
Conexión por tornillo
Longitud de pelado:
8 mm
Rosca de tornillo:
M3
Sección de conductor rígido:
0,14 mm² ... 2,5 mm²
Sección de conductor flexible:
2x 0,5 mm² ... 1,5 mm² (Puntera TWIN)
Sección de conductor AWG:
26 ... 14
Par de apriete:
0,6 Nm ... 0,8 Nm
Dimensiones:
Dimensiones del artículo:
Anchura:
14 mm
Altura:
80 mm
Profundidad:
94 mm
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94 (Carcasa):
V0 (Carcasa)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección (Relé):
RT II (Relé)
Índice de protección (Zócalo de relé):
IP20 (Zócalo de relé)
Índice de protección (Lugar de montaje):
≥ IP54 (Lugar de montaje)
Temperatura ambiente (servicio):
-40 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Altitud:
≤ 2000 m
Homologaciones:
CE:
Certificado:
TAE0000196
UKCA:
Homologación para la construcción naval:
Prueba de gases nocivos:
Marcado:
EN 60068-2-60
Datos para construcción naval:
Temperature:
D
Humidity:
A
Vibración:
B/C
EMC:
B
Enclosure:
Required protection according to the Rules shall be provided upon installation on board
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM
Directiva de baja tensión:
De conformidad con la directiva NS
Normas y especificaciones:
Normas/especificaciones:
IEC 60947-5-1
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
Alineables sin separación
Posición de montaje:
discrecional
