Descripción

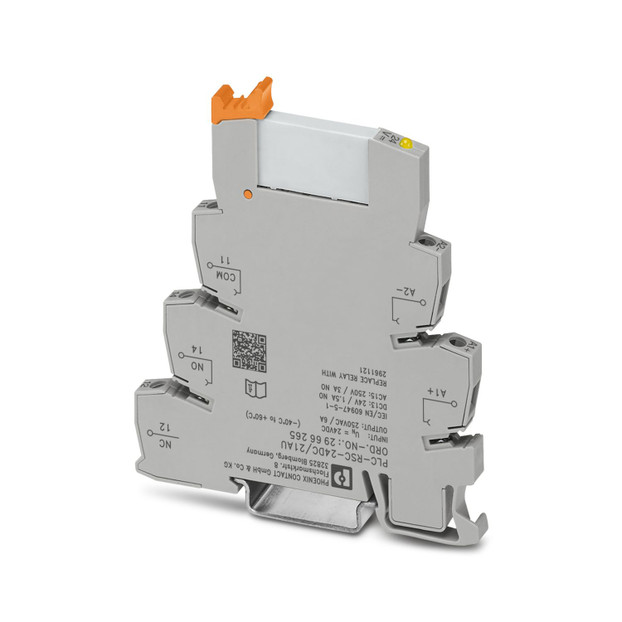

PLC-INTERFACE, compuesto de borne de base PLC-BSC.../21 con conexión por tornillo y relé en miniatura enchufable con contacto de oro multicapa, para montar sobre carril NS 35/7,5, 1 contacto conmutado, tensión de entrada 24 V DC
Enlace al fabricante: PLC-RSC- 24DC/21AU - Módulo de relés
Especificaciones
Propiedades del artículo:
Tipo de producto:
Módulo de relés
Familia de productos:
PLC-INTERFACE
Aplicación:
Universal
Modo operativo:
Tiempo de trabajo 100 %
Vida útil mecánica:
2x 107 periodicidades de cambio de estado
Estado de mantenimiento de datos:
Fecha del último mantenimiento de los datos:
01.04.2026
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
0,22 W
Tensión de prueba (Devanado/contacto):
4 kV AC (50 Hz, 1 min., devanado/contacto)
Propiedades de aislamiento: Bobina/contacto:
Tensión de aislamiento de dimensionamiento:
250 V
Resistencia a la tensión transitoria nominal:
6 kV
Categoría de sobretensiones:
III
Grado de polución:
3
Datos de entrada:
Lado de excitación:
Tensión nominal de entrada UN:
24 V DC
Rango de tensión de entrada:
18,5 V DC ... 33,6 V DC (20 °C)
Tensión nominal (Relé electromecánico acoplado):
24 V DC
Comportamiento de conmutación del accionamiento:
monoestable
Accionamiento (polaridad):
polarizado
Corriente de entrada típica a UN:
9 mA
Tiempo de reacción típico:
5 ms
Tiempo típico de apertura:
8 ms
Circuito de protección:
Diodo de libre circulación; Diodo de libre circulación
Indicación de la tensión de servicio:
LED amarillo
Datos de salida:
Conmutar:
Tipo de conmutación del contacto:
1 conmutador
Tipo de contacto de conmutación:
Contacto simple
Tipo de conexión del contacto:
Contacto de aviso
Material del contacto:
AgSnO, dorado duro
Tensión de conmutación máxima:
250 V AC/DC
Tensión mínima de activación:
5 V (para 100 mA)
Corriente continua límite:
6 A
Corriente de conexión máxima:
50 mA
Corriente de conmutación mínima:
10 mA (para 12 V)
Corriente de cortocircuito:
200 A (corriente de cortocircuito condicionada)
Potencia de ruptura (carga óhmica) máxima:
1500 VA (con 250 V AC)
Fusible de salida:
4 A gL/gG NEOZED
Conmutar: con la capa de oro destruida:
Observación:
los siguientes valores son válidos con la capa de oro destruida
Capacidad de ruptura:
3 A (Con 230 V, AC15)
Datos de conexión:
Tipo de conexión:
Conexión por tornillo
Longitud de pelado:
8 mm
Rosca de tornillo:
M3
Sección de conductor rígido:
0,14 mm² ... 2,5 mm²
Sección de conductor flexible:
2x 0,5 mm² ... 1,5 mm² (Puntera TWIN)
Sección de conductor AWG:
26 ... 14
Par de apriete:
0,6 Nm ... 0,8 Nm
Dimensiones:
Dimensiones del artículo:
Anchura:
6,2 mm
Altura:
80 mm
Profundidad:
94 mm
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94 (Carcasa):
V0 (Carcasa)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección (Zócalo de relé):
IP20 (Zócalo de relé)
Temperatura ambiente (servicio):
-40 °C ... 70 °C (véase derating)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Homologaciones:
CE:
Certificado:
TAE0000196
UKCA:
Homologación para la construcción naval:
Prueba de gases nocivos:
Marcado:
EN 60068-2-60
Datos para construcción naval:
Temperature:
D
Humidity:
A
Vibración:
B/C
EMC:
B
Enclosure:
Required protection according to the Rules shall be provided upon installation on board
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM
Directiva de baja tensión:
De conformidad con la directiva NS
Normas y especificaciones:
Normas/especificaciones:
IEC 60947-5-1
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
Alineables sin separación
Posición de montaje:
discrecional
