Descripción

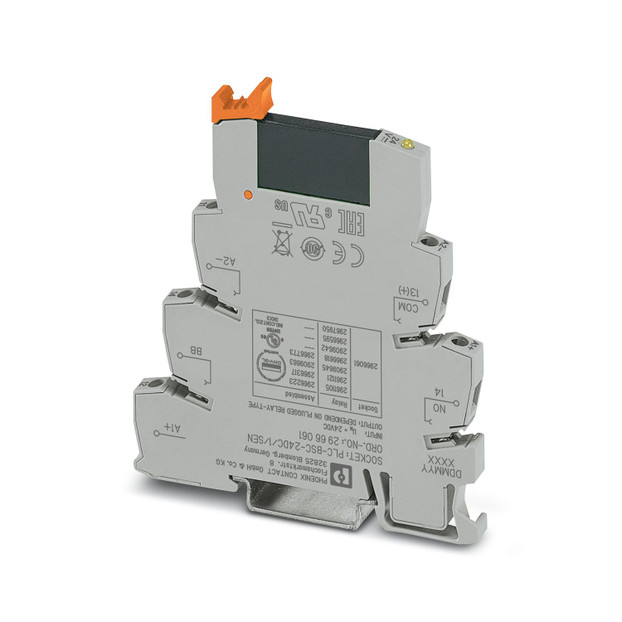

PLC-INTERFACE, compuesto de borne de base PLC-BSC.../21 con conexión por tornillo y relé de estado sólido en miniatura enchufable, para el montaje en carril NS 35/7,5, 1 contacto de cierre, entrada: 24 V DC, salida: 24-253 V AC/ 0,75 A
Enlace al fabricante: PLC-OSC- 24DC/230AC/ 1 - Módulo de relé de estado sólido
Especificaciones
Propiedades del artículo:
Tipo de producto:
Módulo de relés de estado sólido
Familia de productos:
PLC-INTERFACE
Aplicación:
Universal
Modo operativo:
Tiempo de trabajo 100 %
Propiedades de aislamiento: Normas / especificaciones:
Aislamiento:
Aislamiento básico
Categoría de sobretensión:
III
Grado de polución:
2
Estado de mantenimiento de datos:
Fecha del último mantenimiento de los datos:
01.04.2026
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
0,19 W
Tensión de prueba (Entrada/salida):
2,5 kV (50 Hz, 1 min., entrada/salida)
Datos de entrada:
Tensión nominal de entrada UN:
24 V DC
Tensión nominal (Relé de estado sólido acoplado):
24 V DC
Margen de tensión de entrada referido a UN:
0,8 ... 1,2
Rango de tensión de entrada:
19,2 V DC ... 28,8 V DC
Umbral de conmutación Señal "0" referido a UN:
≤ 0,25
Umbral de conmutación Señal "1" referido a UN:
≥ 0,8
Corriente de entrada típica a UN:
8 mA
Tiempo de conexión típico:
10 ms (Con UN)
Tiempo de desconexión típico:
10 ms (Con UN)
Indicación de la tensión de servicio:
LED amarillo
Circuito de protección:
Módulo RCV
Frecuencia de transmisión:
10 Hz
Datos de salida:
Tipo de conmutación del contacto:
1 contacto abierto
Tipo de salida digital:
electrónico
Tipo de conexión del contacto:
Contacto de potencia
Gama de tensión de salida:
24 V AC ... 253 V AC
Corriente continua límite:
750 mA (ver curva derating)
Corriente de conexión máxima:
30 A (10 ms)
Corriente de carga mínima:
10 mA
Corriente de fuga:
< 1 mA (en estado desconectado)
Angulo de fase cos phi mín.:
0,5
Integral de carga límite:
4,5 A2s
Caída de tensión con corriente constante límite máxima:
< 1 V
Circuito de salida:
2 conductores sin masa
Datos de conexión:
Tipo de conexión:
Conexión por tornillo
Longitud de pelado:
8 mm
Rosca de tornillo:
M3
Sección de conductor rígido:
0,14 mm² ... 2,5 mm²
Sección de conductor flexible:
2x 0,5 mm² ... 1,5 mm² (Puntera TWIN)
Sección de conductor AWG:
26 ... 14
Par de apriete:
0,6 Nm ... 0,8 Nm
Dimensiones:
Dimensiones del artículo:
Anchura:
6,2 mm
Altura:
80 mm
Profundidad:
94 mm
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94 (Carcasa):
V0 (Carcasa)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
-25 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte):
-25 °C ... 70 °C
Homologaciones:
CE:
Certificado:
TAE0000196
UKCA:
Homologación para la construcción naval:
Prueba de gases nocivos:
Marcado:
EN 60068-2-60
Datos para construcción naval:
Temperature:
D
Humidity:
A
Vibración:
B/C
EMC:
B
Enclosure:
Required protection according to the Rules shall be provided upon installation on board
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM
Directiva de baja tensión:
De conformidad con la directiva NS
Normas y especificaciones:
Normas / especificaciones:
Normas/especificaciones:
IEC 60947-5-1
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
Alineables sin separación
Posición de montaje:
discrecional
