Descripción

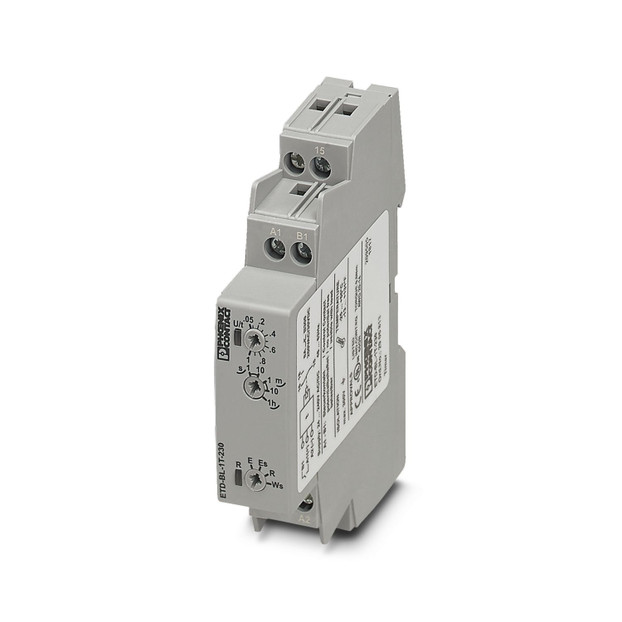

Relé de temporización compacto multifunción con 4 funciones y un rango de tiempo ajustable (50 ms - 1 h), con conexión por tornillo, 1 contacto conmutado
Enlace al fabricante: ETD-BL-1T-230 - Relé temporizado
Especificaciones
Propiedades del artículo:
Tipo de producto:
Relé temporizado
Modo operativo:
Tiempo de trabajo 100 %
Vida útil mecánica:
15x 106 operaciones
Propiedades de aislamiento:
Aislamiento:
Aislamiento básico
Categoría de sobretensión:
III
Grado de polución:
2
Propiedades eléctricas:
Vida útil eléctrica:
1x 105 operaciones
Frecuencia nominal:
48 Hz ... 63 Hz
Potencia nominal absorbida:
4 VA
Tensión de prueba Bobina de relé/contacto de relé:
4 kV
Datos de entrada:
Rango de tensión de entrada:
24 V AC/DC ... 240 V AC/DC -15 % ... +10 %
Coeficiente de temperatura típico:
≤ 0,01 %/K
Tiempo de recuperación:
100 ms
Función con retardo de respuesta:
sí
Función con retardo:
sí
Función con contacto con retardo a la conexión:
sí
Función con impulso al desconectar:
no
Función estrella/triángulo:
no
Función con forma de onda:
no
Función intermitente con pausa al principio, tiempo fijo:
no
Función con cadencia con pausa al principio, variable:
no
Función intermitente con impulso al principio, tiempo fijo:
no
Función con cadencia con impulso al principio, variable:
no
Margen de ajuste del tiempo:
50 ms ... 1 h (5 gamas finales de tiempo)
Precisión básica:
± 1 % (del valor final de escala)
Precisión de ajuste:
≤ 5 % (del valor final de escala)
Precisión de repetición:
≤ 0,5 % ±5 ms
Control:
Denominación Conexión:
Con potencial, bornes A1-B1
Longitud de impulso de mando:
≥ 100 ms (AC)
Datos de salida:
Conmutar:
Tipo de conmutación del contacto:
1 contacto conmutado sin potencial
Tensión de conmutación máxima:
250 V AC (según IEC 60664-1)
Potencia de ruptura (carga óhmica) máxima:
1250 VA (5 A / 250 V AC)
Fusible de salida:
5 A (rápido)
Datos de conexión:
Tipo de conexión:
Conexión por tornillo
Longitud de pelado:
8 mm
Sección de conductor rígido:
0,5 mm² ... 2,5 mm²
Sección de conductor flexible:
0,5 mm² ... 2,5 mm²
Sección de conductor AWG:
20 ... 14
Par de apriete:
1 Nm ... 1 Nm
Señalización:
Indicación de estado:
LED amarillo (relé activo)
Dimensiones:
Anchura:
17,5 mm
Altura:
89,5 mm
Profundidad:
65,5 mm
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94:
V0
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección (Carcasa):
IP40 (Carcasa)
Índice de protección (Bornas de conexión):
IP20 (Bornas de conexión)
Temperatura ambiente (servicio):
-25 °C ... 55 °C
Temperatura ambiente (almacenamiento / transporte):
-25 °C ... 70 °C
Humedad de aire admisible (servicio):
15 % ... 85 %
Homologaciones:
CE:
Certificado:
De conformidad con UKCA
UKCA:
UL, EE. UU. / Canadá:
Marcado:
UL 508 Listed
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM
Directiva de baja tensión:
De conformidad con la directiva NS
Resistencia a interferencias:
EN 61000-6-2
Emisión de interferencias:
Normas/especificaciones:
EN 50178
Normas y especificaciones:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
sobre carril normalizado NS 35 conforme a EN 60715
Posición de montaje:
discrecional
