Descripción
Descargador de sobretensiones enchufable según el tipo 2/clase II, para redes de alimentación de corriente monofásicas con N y PE separados (sistema de 3 conductores: L1, N, PE), con contacto de indicación remota.

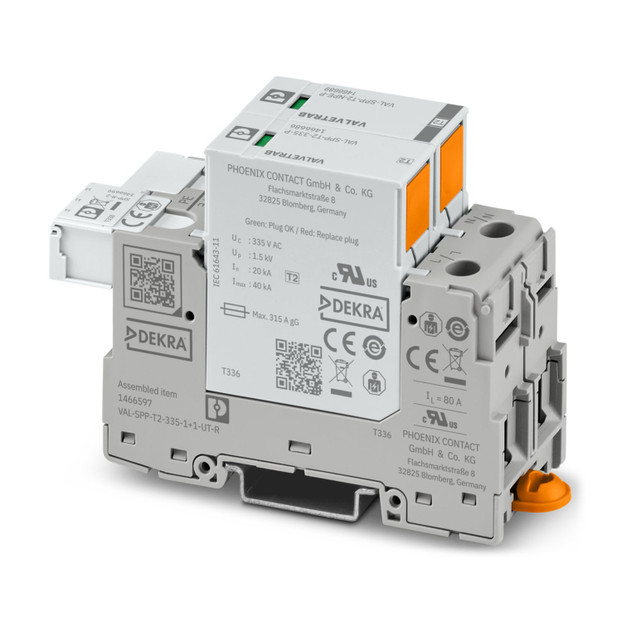

Enlace al fabricante: VAL-SPP-T2-335-1+1-UT-R - Descargador de sobretensiones modelo 2
Especificaciones
Notas:
Generalidades:
Observación:
2012 + A11:2018
Propiedades del artículo:
Tipo de producto:
Descargador de sobretensiones
Familia de productos:
VAL-SPP
Clase de ensayo IEC:
T2
Tipo EN:
T2
Sistema de alimentación de corriente IEC:
TT
Construcción:
Módulo para carril de dos piezas enchufable
Número de polos:
2
Comportamiento frente a averías SPD:
OCM
Mensaje Protección contra sobretensiones defectuosa:
indicación óptica, contacto de indicación remota
Número de puertos:
One
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
3
Propiedades eléctricas:
Frecuencia nominal fN:
50 Hz (60 Hz)
Visualización/señal remota:
Denominación Conexión:
Contacto de indicación remota de defecto
Función de conmutación:
Conmutador
Fusible previo máximo requerido:
1 A (gG)
Tensión de servicio AC:
5 V AC ... 150 V AC (≤ 5000 m (amsl))
Corriente de servicio AC:
5 mA AC ... 1 A AC
Tensión de servicio DC:
30 V DC
Corriente de servicio DC:
1 A DC
Tipo de aislamiento:
El producto tiene un aislamiento doble/reforzado entre el circuito principal y el auxiliar.
Datos de conexión:
Tipo de conexión:
Conexión push-in
Rosca de tornillo:
M5
Par de apriete:
30 lbf-in.
Longitud de pelado:
8 mm
Sección de conductor flexible:
0,25 mm² ... 1,5 mm²
Sección de conductor rígido:
0,25 mm² ... 1,5 mm²
Sección de conductor AWG:
14 ... 2
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico:
1,5 mm² ... 16 mm²
Sección de conductor flexible con puntera, con manguito de plástico:
0,25 mm² ... 1,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico:
0,25 mm² ... 0,75 mm²
Contacto de indicación remota de defecto:
Dimensiones:
Esquema de dimensiones:
Anchura:
35,6 mm
Altura:
109,1 mm
Profundidad:
71,5 mm (Con carril de 7,5 mm)
Unidad de división:
2 UD
Datos del material:
Color:
gris claro (RAL 7035)
Clase de inflamabilidad según UL 94:
V-0
Valor CTI del material:
600
Material aislante:
PBT
Grupo de materiales:
I
Material carcasa:
PBT
Circuito de protección:
Pistas de protección:
N-G
Tensión nominal UN:
240/415 V AC ±10 % (TT)
Tensión constante máxima UC (L-N):
335 V AC
Tensión constante máxima UC (L-PE):
335 V AC
Tensión constante máxima UC (N-PE):
305 V AC
Corriente de carga nominal IL:
80 A (25 mm²)
Corriente de conductor de protección IPE:
≤ 5 µA
Absorción de potencia standby PC:
≤ 150 mVA
Corriente transitoria nominal In (8/20) µs:
20 kA
Corriente transitoria máxima Imáx (8/20) µs:
40 kA
Corriente de descarga total ITotal (8/20) µs:
40 kA
Capacidad de extinción de corriente repetitiva de la red Ifi (N-PE):
100 A
Resistencia al cortocircuito ISCCR:
100 kA
Nivel de protección Up (L-N):
≤ 1,5 kV
Nivel de protección UP (L-PE):
≤ 1,7 kV
Nivel de protección Up (N-PE):
≤ 1,5 kV
Tensión residual Ures (L-N):
≤ 1,1 kV (con 3 kA)
Tensión residual Ures (L-PE):
≤ 1,2 kV (con 3 kA)
Tensión residual Ures (N-PE):
≤ 0,1 kV (con 3 kA)
Comportamiento TOV en UT (L-N):
460 V AC (120 min / modo de error seguro)
Comportamiento TOV en UT (L-PE):
1464 V AC (200 ms/modo de resistencia)
Comportamiento TOV en UT (N-PE):
1200 V AC (200 ms / modo estacionario)
Tiempo de reacción tA (L-N):
≤ 25 ns
Tiempo de reacción tA (L-PE):
≤ 100 ns
Tiempo de reacción tA (N-PE):
≤ 100 ns
Fusible general máximo en caso de cableado continuo V (mismo nivel):
80 A (gG)
Fusible general máximo en caso de cableado de derivación (otro nivel):
315 A (gG)
Datos técnicos adicionales:
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20C (en estado montado)
Temperatura ambiente (servicio):
-40 °C ... 85 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Temperatura ambiente (montaje):
-5 °C ... 50 °C
Altitud:
≤ 5000 m (s. n. m.)
Humedad de aire admisible (servicio):
5 % ... 95 %
Choques (en servicio):
25g (Semisinusoide / 11ms / 3x ±X, ±Y, ±Z)
Vibración (en servicio):
5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Homologaciones:
Especificaciones UL:
Tensión máxima constante MCOV (L-N):
320 V AC
Tensión constante máxima MCOV (L-G):
320 V AC
Tensión constante máxima MCOV (N-G):
305 V AC
Corriente transitoria nominal In:
20 kA
Tensión nominal:
240 V AC
Sistema de distribución de energía:
Single phase
Frecuencia nominal:
50/60 Hz
Tensión de limitación medida MLV (L-N):
1340 V
Tensión de limitación medida MLV (L-G):
2450 V
Tensión de limitación medida MLV (N-G):
1140 V
Tipo SPD:
4CA
Indicación UL/Señal remota:
Tensión de servicio:
250 V AC
Datos de conexión UL:
Normas y especificaciones:
Normas/disposiciones:
EN 61643-11
Montaje:
Tipo de montaje:
Carril DIN: 35 mm
