Descripción

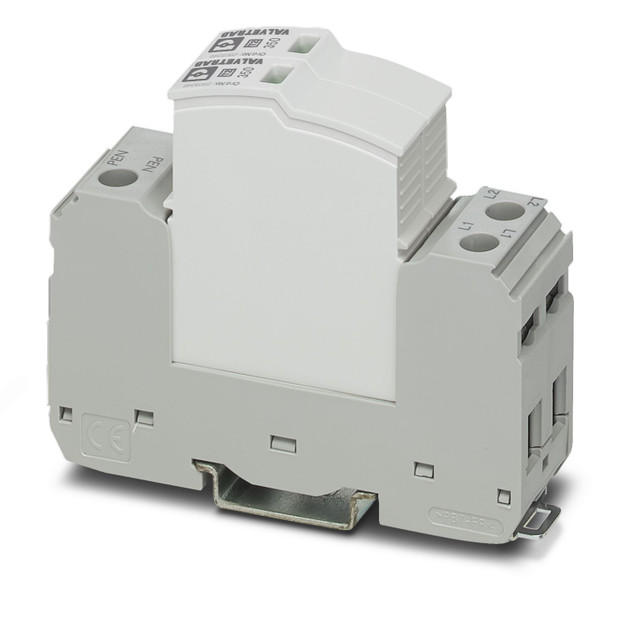

Descargador de sobretensiones enchufable según el tipo 2/clase II, para redes de alimentación de corriente bifásicas con tendido de PE y N combinados en un conductor (sistema de 3 conductores: L1, L2, PEN), con contacto de indicación remota.
Enlace al fabricante: VAL-SEC-T2-2C-350-FM - Descargador de sobretensiones modelo 2
Especificaciones
Propiedades del artículo:
Tipo de producto:
Descargador de sobretensiones
Familia de productos:
SEC Family
Clase de ensayo IEC:
T2
Tipo EN:
T2
Sistema de alimentación de corriente IEC:
TN-C
Construcción:
Módulo para carril de dos piezas enchufable
Número de polos:
2
Mensaje Protección contra sobretensiones defectuosa:
indicación óptica, contacto de indicación remota
Número de puertos:
One
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
2
Propiedades eléctricas:
Frecuencia nominal fN:
50 Hz (60 Hz)
Visualización/señal remota:
Denominación Conexión:
Contacto de indicación remota de defecto
Función de conmutación:
Conmutador
Tensión de servicio:
125 V AC
Corriente de servicio:
1 A DC (30 V DC)
Datos de conexión:
Tipo de conexión:
Conexión enchufable/por tornillo a través de COMBICON
Rosca de tornillo:
M2
Par de apriete:
40 lbf-in. ... 50 lbf-in.
Longitud de pelado:
7 mm
Sección de conductor flexible:
0,14 mm² ... 1,5 mm²
Sección de conductor rígido:
0,14 mm² ... 1,5 mm²
Sección de conductor AWG:
14 ... 4 (flexible)
Contacto de indicación remota de defecto:
Dimensiones:
Esquema de dimensiones:
Anchura:
25,4 mm
Altura:
97,9 mm
Profundidad:
74,5 mm (Con carril de 7,5 mm)
Unidad de división:
1,4 UD
Datos del material:
Color (Conector macho):
gris claro (RAL 7035)
Color (Elemento de base):
gris (RAL 7042)
Clase de inflamabilidad según UL 94:
V-0
Valor CTI del material:
600
Material aislante:
PBT-FR
Grupo de materiales:
I
Material carcasa:
PBT-FR
Circuito de protección:
Pistas de protección:
L-N
Dirección de actuación:
2L-N/PE
Tensión nominal UN:
240/415 V AC (TN-C)
Tensión constante máxima UC:
350 V AC
Corriente de carga nominal IL:
63 A (Puntera terminal TWIN 2 x 10 mm²)
Absorción de potencia standby PC:
≤ 300 mVA
Corriente transitoria nominal In (8/20) µs:
20 kA
Corriente transitoria máxima Imáx (8/20) µs:
40 kA
Resistencia al cortocircuito ISCCR:
50 kA (Con fusible de seguridad de hasta 200 A gG)
Nivel de protección Up:
≤ 1,5 kV
Tensión residual Ures:
≤ 1 kV (para 2 kA)
Comportamiento TOV en UT:
457 V AC (120 min / modo de error seguro)
Tiempo de reacción tA:
≤ 25 ns
Fusible general máximo en caso de cableado continuo V (mismo nivel):
63 A (gG / puntera terminal TWIN 2x 10 mm²)
Fusible general máximo en caso de cableado de derivación (otro nivel):
315 A (gG)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-40 °C ... 80 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 80 °C
Altitud:
≤ 2000 m (s. n. m.)
Humedad de aire admisible (servicio):
5 % ... 95 %
Choques (en servicio):
30g (Semisinusoide / 11ms / 3x ±X, ±Y, ±Z)
Vibración (en servicio):
5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Homologaciones:
Especificaciones UL:
Tensión máxima constante MCOV (L-L):
700 V AC
Tensión máxima constante MCOV (L-N):
350 V AC
Corriente transitoria nominal In (L-L):
20 kA
Corriente transitoria nominal In (L-N):
20 kA
Tensión nominal:
277/480 V AC
Sistema de distribución de energía:
Wye
Frecuencia nominal:
50/60 Hz
Tensión de limitación medida MLV (L-L):
3280 V
Tensión de limitación medida MLV (L-N):
2000 V
Tipo SPD:
4CA
Indicación UL/Señal remota:
Corriente de servicio AC:
1 A AC
Datos de conexión UL:
Normas y especificaciones:
Líneas de fuga y distancias de aislamiento de aire:
Normas/especificaciones:
DIN VDE 0110-1 / IEC 60664-1 / IEC 61643-1
Normas/disposiciones:
EN 61643-11
Observación:
2012
EN 61643-11:
Montaje:
Tipo de montaje:
Carril DIN: 35 mm
