Descripción
Protección contra sobretensiones con indicación de estado integrada e interrupción por cuchilla para un circuito de señales flotante de 2 hilos, p. ej. bucle de corriente de 0(4)...20 mA, homologación EX e para zona 2, apta para HART. Puede utilizarse en circuitos orientados a la seguridad hasta SIL 3.

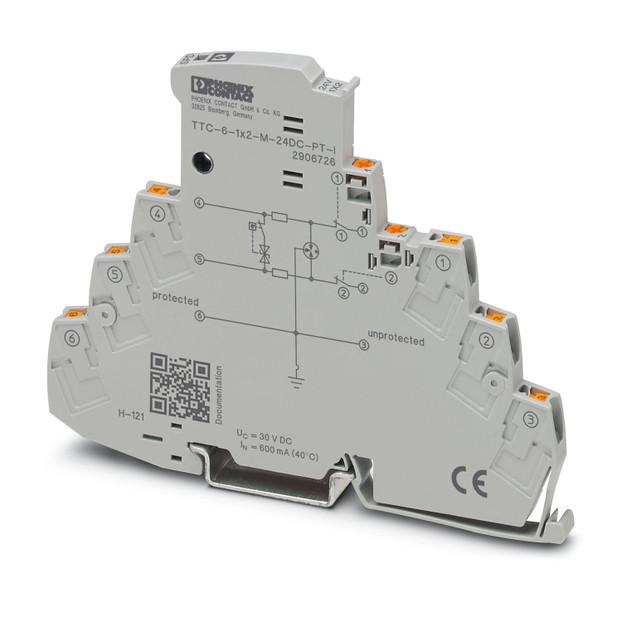

Enlace al fabricante: TTC-6-1X2-M-24DC-PT-I - Dispositivo de protec. contra sobretensiones
Especificaciones
Propiedades del artículo:
Tipo de producto:
Protec. contra sobretens. para téc. MSR
Familia de productos:
TERMITRAB complete
Clase de ensayo IEC:
D1
Construcción:
Módulo para montaje sobre carril, de una pieza
Pares de conductores por módulo:
1
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
2
Propiedades eléctricas:
Tensión nominal UN:
24 V DC
Datos de conexión:
Tipo de conexión:
Conexión push-in
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor rígido:
0,2 mm² ... 4 mm²
Sección de conductor AWG:
24 ... 12
Datos Ex:
Corriente de entrada máxima:
300 mA (T4 / > 50 °C ... ≤ 70 °C)
Tensión de entrada máxima:
30 V DC
Altitud:
≤ 4000 m (s. n. m.)
Temperatura ambiente (servicio):
-40 °C ... 85 °C
Dimensiones:
Esquema de dimensiones:
Anchura:
6,2 mm +0,1 mm
Altura:
105,8 mm
Profundidad:
83,5 mm (Con carril de 7,5 mm)
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94:
V-0
Material aislante:
PBT
Material carcasa:
PBT
Propiedades mecánicas:
Datos mecánicos:
Pared lateral abierta:
No
Circuito de protección:
Dirección de actuación:
Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Tensión constante máxima UC:
21 V AC
Corriente asignada:
600 mA (40 °C)
Corriente activa de servicio ICa UC:
≤ 5 µA
Corriente de conductor de protección IPE:
≤ 1 µA
Corriente de descarga nominal In (8/20) µs (conductor-conductor):
5 kA
Corriente transitoria nominal In (8/20) µs (conductor-tierra):
5 kA
Corriente transitoria de impulso Iimp (10/350) µs (conductor-conductor):
0,5 kA
Corriente transitoria de impulso Iimp (10/350) µs (conductor-tierra):
0,5 kA
Corriente de descarga total ITotal (8/20) µs:
10 kA
Nivel de protección Up (conductor-conductor):
≤ 55 V (C3 - 100 A)
Nivel de protección Up (conductor-tierra):
≤ 750 V (C3 - 100 A)
Nivel de protección Up estático (conductor-conductor):
≤ 65 V (C2 - 10 kV / 5 kA)
Nivel de protección Up estático (conductor-tierra):
≤ 750 V (C2 - 10 kV / 5 kA)
Tiempo de reacción tA (conductor-conductor):
≤ 1 ns
Tiempo de reacción tA (conductor-tierra):
≤ 100 ns
Atenuación de inserción aE, sim.:
típ. 0,3 dB (≤ 250 kHz / 150 Ω)
Frecuencia límite fg (3 dB), sim. en el sistema de 150 Ω:
típ. 940 kHz
Capacidad (hilo-hilo):
típ. 2,2 nF
Resistencia por ruta:
1,65 Ω ±20 %
Mensaje Protección contra sobretensiones defectuosa:
óptico
Fusible previo máximo requerido:
630 mA (FF)
A prueba de sobrecorrientes momentáneas (de conductor a conductor):
C3 - 100 A
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor):
D1 - 500 A
Tiempo de reinicialización de impulso (de conductor a conductor):
≤ 700 ms
Tiempo de reinicialización de impulso (puesta a tierra por conductor):
≤ 1500 ms
Datos técnicos adicionales:
Corriente transitoria total máx. I total máx (8/20) µs:
20 kA (1x - non Ex)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Humedad de aire admisible (servicio):
5 % ... 95 %
Homologaciones:
Conformidad/Homologaciones:
UL, EE.UU. / Canadá:
Class I, Div. 2, Groups A, B, C, D T4
Normas y especificaciones:
Normas/disposiciones:
EN IEC 60079-7
Observación:
2015 + A1:2018
EN 61643-21:
Montaje:
Tipo de montaje:
Carril: TH 35 - 7,5 mm
