Descripción
Protección contra sobretensiones para un circuito de señales de 2 hilos libre de potencial, p. ej., bucle de corriente 0(4) ... 20 mA, apta para HART. Puede utilizarse en circuitos orientados a la seguridad hasta SIL 3.

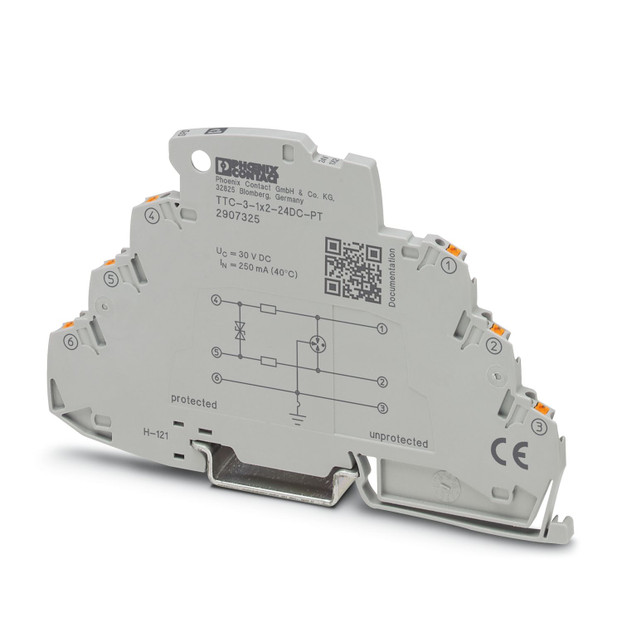

Enlace al fabricante: TTC-3-1X2-24DC-PT - Dispositivo de protec. contra sobretensiones
Especificaciones
Propiedades del artículo:
Tipo de producto:
Protec. contra sobretens. para téc. MSR
Familia de productos:
TERMITRAB complete
Clase de ensayo IEC:
D1
Construcción:
Módulo para montaje sobre carril, de una pieza
Pares de conductores por módulo:
1
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
2
Propiedades eléctricas:
Tensión nominal UN:
24 V DC
Datos de conexión:
Tipo de conexión:
Conexión push-in
Sección de conductor flexible con puntera, con manguito de plástico:
0,2 mm² ... 1 mm²
Sección de conductor flexible con puntera, sin manguito de plástico:
0,2 mm² ... 1,5 mm²
Sección de conductor flexible:
0,2 mm² ... 1,5 mm²
Sección de conductor rígido:
0,2 mm² ... 1,5 mm²
Sección de conductor AWG:
24 ... 16
Dimensiones:
Esquema de dimensiones:
Anchura:
3,5 mm
Altura:
106 mm
Profundidad:
69,5 mm (Con carril de 7,5 mm)
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94:
V-0
Material aislante:
PBT
Material carcasa:
PBT
Propiedades mecánicas:
Datos mecánicos:
Pared lateral abierta:
Sí
Circuito de protección:
Dirección de actuación:
Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Tensión constante máxima UC:
21 V AC
Corriente asignada:
250 mA (70 °C)
Corriente activa de servicio ICa UC:
≤ 1 µA
Corriente de conductor de protección IPE:
≤ 1 µA
Corriente de descarga nominal In (8/20) µs (conductor-conductor):
5 kA
Corriente transitoria nominal In (8/20) µs (conductor-tierra):
5 kA
Corriente transitoria de impulso Iimp (10/350) µs (conductor-tierra):
0,5 kA
Corriente de descarga total ITotal (8/20) µs:
10 kA
Nivel de protección Up (conductor-conductor):
≤ 45 V (C3 - 30 A)
Nivel de protección Up (conductor-tierra):
≤ 1000 V (C3 - 100 A)
Nivel de protección Up estático (conductor-conductor):
≤ 50 V (C1 - 1 kV / 500 A)
Tiempo de reacción tA (conductor-conductor):
≤ 1 ns
Atenuación de inserción aE, sim.:
típ. 0,3 dB (≤ 600 kHz / 150 Ω)
Frecuencia límite fg (3 dB), sim. en el sistema de 150 Ω:
típ. 2,4 MHz
Capacidad (hilo-hilo):
típ. 1 nF
Resistencia por ruta:
2,2 Ω ±10 %
Mensaje Protección contra sobretensiones defectuosa:
ninguna
Fusible previo máximo requerido:
250 mA (FF)
A prueba de sobrecorrientes momentáneas (de conductor a conductor):
C3 - 30 A
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor):
D1 - 500 A
Tiempo de reinicialización de impulso (de conductor a conductor):
≤ 30 ms
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20 (Con tapa de cierre)
Temperatura ambiente (servicio):
-40 °C ... 85 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Altitud:
≤ 4000 m (s. n. m.)
Humedad de aire admisible (servicio):
5 % ... 95 %
Normas y especificaciones:
Normas/disposiciones:
EN 61643-21
Observación:
2001 + A1:2009 + A2:2013
EN 61643-21:
Montaje:
Tipo de montaje:
Carril: TH 35 - 7,5 mm
