Descripción

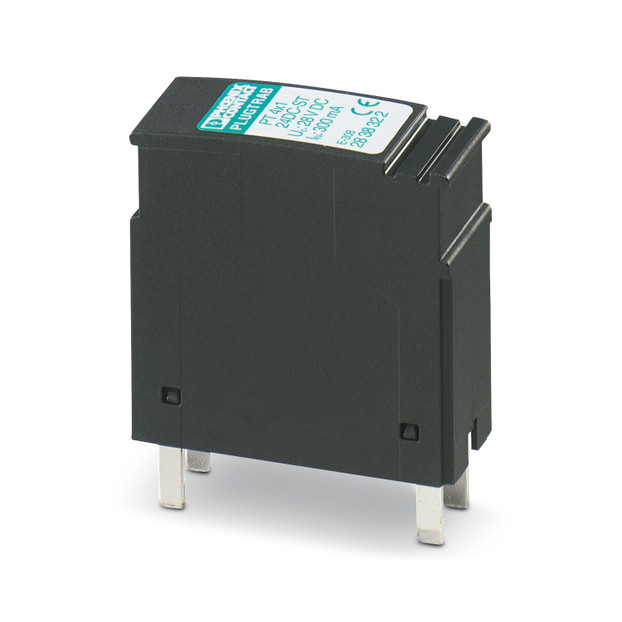

Protección enchufable PT con circuito de protección para 4 conductores de circuitos de señales con tierra unilateral. Tensión nominal: 24 V DC
Enlace al fabricante: PT 4X1-24DC-ST - Protección enchufable contra sobretensiones
Especificaciones
Propiedades del artículo:
Tipo de producto:
Protec. contra sobretens. para téc. MSR
Familia de productos:
PLUGTRAB PT
Clase de ensayo IEC:
D1
Clase de exigencias VDE:
D1
Construcción:
Macho
Mensaje Protección contra sobretensiones defectuosa:
ninguna
Descargador verificable con CHECKMASTER a partir de la revisión de software::
Desde rev. de SW 1.00
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
2
Propiedades eléctricas:
Tensión nominal UN:
24 V DC
Datos de conexión:
Tipo de conexión:
Conexión por tornillo (en combinación con el elemento de base)
Rosca de tornillo:
M3
Par de apriete:
0,8 Nm
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor rígido:
0,2 mm² ... 4 mm²
Sección de conductor AWG:
24 ... 12
Dimensiones:
Esquema de dimensiones:
Anchura:
17,7 mm
Altura:
45 mm
Profundidad:
52 mm
Unidad de división:
1 UD
Anchura del módulo completo:
17,7 mm
Altura del módulo completo:
90 mm
Profundidad del módulo completo:
65,5 mm
Datos del material:
Color:
color cobre
Clase de inflamabilidad según UL 94:
V-0
Material carcasa:
PA 6.6
Propiedades mecánicas:
Datos mecánicos:
Pared lateral abierta:
No
Circuito de protección:
Dirección de actuación:
Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Tensión constante máxima UC:
20 V AC
Corriente asignada:
300 mA (45 °C)
Corriente activa de servicio ICa UC:
≤ 5 µA
Corriente de conductor de protección IPE:
≤ 20 µA (Directamente puesto a tierra)
Corriente transitoria nominal In (8/20) µs (conductor-tierra):
10 kA
Corriente transitoria de impulso Iimp (10/350) µs:
2,5 kA (por pista)
Corriente de descarga total ITotal (8/20) µs:
20 kA
Corriente transitoria Imáx. (8/20) µs máximo (conductor-tierra):
10 kA
Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra):
30 A
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike:
≤ 45 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática:
≤ 40 V
Tensión residual para In (conductor-tierra):
≤ 40 V
Nivel de protección Up (conductor-tierra):
≤ 80 V (C2 - 10 kV / 5 kA)
Tiempo de reacción tA (conductor-tierra):
≤ 1 ns
Atenuación de inserción aE, asim.:
0,5 dB (≤ 1 MHz)
Frecuencia límite fg (3 dB), asim. (PE) en el sistema de 50 Ω:
típ. 6 MHz
Capacidad (hilo-tierra):
1,4 nF
Resistencia por ruta:
4,7 Ω
Fusible previo máximo requerido:
315 mA (T)
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor):
D1 - 2,5 kA
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-40 °C ... 85 °C
Normas y especificaciones:
Normas Especificación Técnica de la información:
Normas/especificaciones:
VDE 0110-1 / IEC 60664-1
Líneas de fuga y distancias de aislamiento de aire:
Normas/disposiciones:
IEC 61643-21
Observación:
2000
Montaje:
Tipo de montaje:
en elemento de base
