Descripción
Protección enchufable contra sobretensiones para elemento de base, protección basta y fina contra la tensión transversal para dos conductores de señales sin potencial de tierra en la técnica de la información, protección basta contra la tensión longitudinal a tierra.

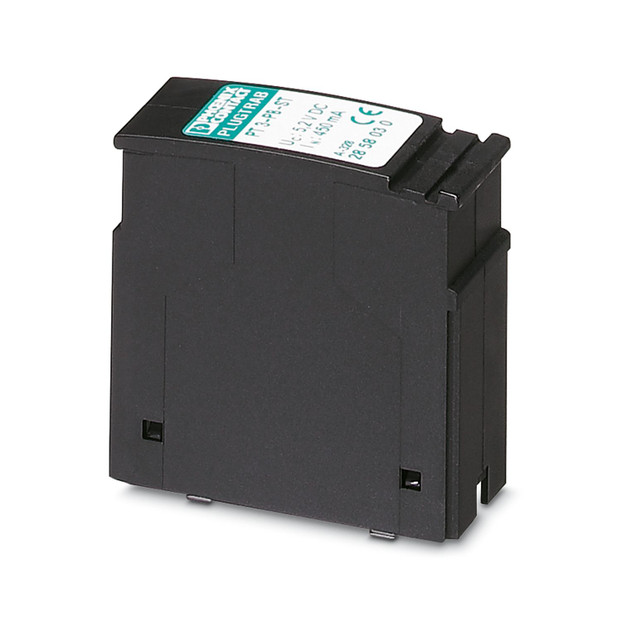

Enlace al fabricante: PT 3-PB-ST - Protección enchufable contra sobretensiones
Especificaciones
Propiedades del artículo:

Tipo de producto:
Protecc. contra sobretens. para técn. de información
Familia de productos:
PLUGTRAB PT
Clase de ensayo IEC:
D1
Clase de exigencias VDE:
D1
Construcción:
Macho
Número de polos:
2
Descargador verificable con CHECKMASTER a partir de la revisión de software::
Desde rev. de SW 1.10
Pares de conductores por módulo:
3
Propiedades de aislamiento:

Categoría de sobretensión:
III
Grado de polución:
2
Propiedades eléctricas:

Tensión nominal UN:
5 V DC
Datos de conexión:

Tipo de conexión:
Conexión por tornillo (en combinación con el elemento de base)
Rosca de tornillo:
M3
Par de apriete:
0,8 Nm
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor rígido:
0,2 mm² ... 4 mm²
Sección de conductor AWG:
24 ... 12
Dimensiones:
 Esquema de dimensiones:

Anchura:
17,7 mm
Altura:
45 mm
Profundidad:
52 mm
Unidad de división:
1 UD
Anchura del módulo completo:
17,7 mm
Altura del módulo completo:
90 mm
Profundidad del módulo completo:
65,5 mm
Datos del material:

Color:
negro (RAL 9005)
Clase de inflamabilidad según UL 94:
V-0
Material carcasa:
PA
Propiedades mecánicas:
 Datos mecánicos:

Pared lateral abierta:
No
Circuito de protección:

Dirección de actuación:
Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Tensión constante máxima UC:
3,6 V AC
Corriente asignada:
450 mA (45 °C)
Corriente activa de servicio ICa UC:
≤ 300 µA
Corriente de conductor de protección IPE:
≤ 1 µA (con PT 1X2+F-BE)
Corriente transitoria nominal In (8/20) µs (conductor-tierra):
10 kA
Corriente transitoria de impulso Iimp (10/350) µs:
2,5 kA
Corriente de descarga total ITotal (8/20) µs:
20 kA
Corriente transitoria Imáx. (8/20) µs máximo (conductor-conductor):
10 kA
Corriente transitoria Imáx. (8/20) µs máximo (conductor-tierra):
10 kA
Corriente de impulso nominal Ian (10/1000) µs (conductor-conductor):
90 A
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike:
≤ 55 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike:
≤ 700 V (con PT 1X2+F-BE)
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática:
≤ 15 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática:
≤ 30 V (con PT 1X2+F-BE)
Tensión residual para In (conductor-conductor):
≤ 15 V
Tensión residual para In (conductor-tierra):
≤ 30 V (con PT 1X2-BE)
Tensión residual en In (hilo-masa de señales):
≤ 15 V (con PT 1X2-BE)
Tensión residual para Ian (10/1000) µs (conductor-conductor):
≤ 15 V
Tensión residual en Ian (10/1000) µs (hilo-masa de señales):
≤ 15 V
Nivel de protección Up (conductor-conductor):
≤ 70 V (6 kV / 3 kA)
Nivel de protección Up (conductor-tierra):
≤ 45 V (C3 - 25 A)
Nivel de protección Up (hilo-masa de señales):
≤ 45 V (C3 - 25 A)
Tiempo de reacción tA (conductor-conductor):
≤ 500 ns
Tiempo de reacción tA (conductor-tierra):
≤ 500 ns
Tiempo de reacción tA (hilo-masa de señales):
≤ 500 ns
Atenuación de inserción aE, sim.:
típ. 0,3 dB (≤ 5 MHz / 100 Ω)
Frecuencia límite fg (3 dB), sim. en el sistema de 100 Ω:
típ. 60 MHz
Capacidad (hilo-hilo):
típ. 30 pF
Resistencia por ruta:
2,2 Ω ±10 % (7-8/11-12)
Mensaje Protección contra sobretensiones defectuosa:
ninguna
Fusible previo máximo requerido:
500 mA (T)
A prueba de sobrecorrientes momentáneas (de conductor a conductor):
C3 - 90 A
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor):
D1 - 2,5 kA
Condiciones medioambientales y de vida útil:
 Condiciones ambientales:

Índice de protección:
IP20
Temperatura ambiente (servicio):
-40 °C ... 85 °C
Altitud:
máx. 2000 m
Normas y especificaciones:
 Líneas de fuga y distancias de aislamiento de aire:

Normas/especificaciones:
DIN EN 61664-1 / IEC 60664-1
Normas/disposiciones:
IEC 61643-21/A1
Observación:
2008
Montaje:

Tipo de montaje:
en elemento de base
