Descripción

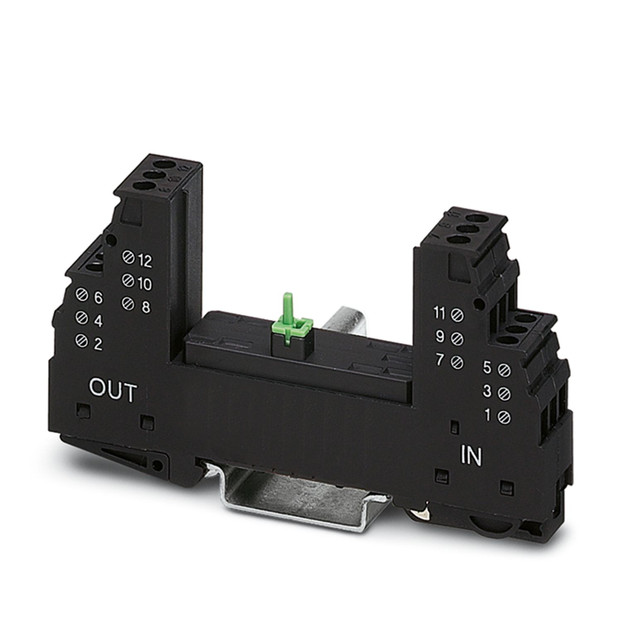

Elemento de base para protección enchufable PT con circuito de protección para dos circuitos de señales de 2 conductores sin potencial de tierra, puente entre las conexiones 3-4 (GND) y 9-10, montaje sobre NS 35/7,5 y NS 35/15, anchura de la carcasa: 17,5 mm
Enlace al fabricante: PT 2X2-BE - Elemento base de protección contra sobretensiones
Especificaciones
Notas:
Observación referente al funcionamiento:
En caso de emplear los elementos de base PT ...-BE, las conexiones 9/10 (GND) van conectadas directamente al carril a través del pie de montaje metálico.
Propiedades del artículo:
Tipo de producto:
Elemento de base
Familia de productos:
PLUGTRAB PT
Construcción:
Elemento de base, montaje sobre carril
Número de polos:
4
Mensaje Protección contra sobretensiones defectuosa:
ninguna
Pares de conductores por módulo:
2
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
2
Propiedades eléctricas:
Tensión nominal UN:
24 V DC
Datos de conexión:
Tipo de conexión:
Conexión por tornillo
Rosca de tornillo:
M3
Par de apriete:
0,5 Nm
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor rígido:
0,2 mm² ... 4 mm²
Sección de conductor AWG:
24 ... 12
Dimensiones:
Esquema de dimensiones:
Anchura:
17,7 mm
Altura:
90 mm
Profundidad:
51,5 mm (Con carril de 7,5 mm)
Unidad de división:
1 UD
Datos del material:
Color:
color cobre
Clase de inflamabilidad según UL 94:
V-0
Material carcasa:
PA 6.6
Propiedades mecánicas:
Datos mecánicos:
Pared lateral abierta:
No
Circuito de protección:
Tensión constante máxima UC:
28 V AC
Corriente asignada:
450 mA (45 °C)
Resistencia por ruta:
2,2 Ω ±10 %
Fusible previo máximo requerido:
500 mA (T)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-40 °C ... 85 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Altitud:
≤ 2000 m (s. n. m.)
Normas y especificaciones:
Líneas de fuga y distancias de aislamiento de aire:
Normas/especificaciones:
VDE 0110-1
Normas/disposiciones:
EN 61643-21
Observación:
2001 + A1:2009 + A2:2013
Montaje:
Tipo de montaje:
Carril DIN: 35 mm
