Descripción

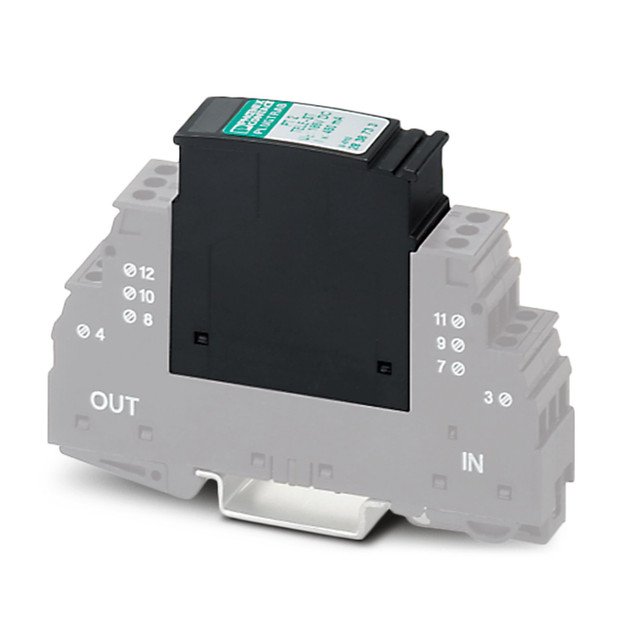

Protección enchufable contra sobretensiones para elemento de base, para la protección de un circuito de 2 hilos de interfaces de telecomunicación analógicas.
Enlace al fabricante: PT 2-TELE-ST - Protección enchufable contra sobretensiones
Especificaciones
Propiedades del artículo:
Tipo de producto:
Protecc. contra sobretens. para técn. de información
Familia de productos:
PLUGTRAB PT
Clase de ensayo IEC:
D1
Construcción:
Macho
Número de polos:
2
Mensaje Protección contra sobretensiones defectuosa:
ninguna
Pares de conductores por módulo:
1
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
2
Propiedades eléctricas:
Tensión nominal UN:
130 V AC
Datos de conexión:
Tipo de conexión:
enchufable
Dimensiones:
Esquema de dimensiones:
Anchura:
17,7 mm
Altura:
45 mm
Profundidad:
52 mm
Unidad de división:
1 UD
Anchura del módulo completo:
17,7 mm
Altura del módulo completo:
90 mm
Profundidad del módulo completo:
65,5 mm
Datos del material:
Color:
color cobre
Clase de inflamabilidad según UL 94:
V-0
Material carcasa:
PA 6.6
Propiedades mecánicas:
Datos mecánicos:
Pared lateral abierta:
No
Circuito de protección:
Dirección de actuación:
Line-Line & Line-Earth Ground
Tensión constante máxima UC:
130 V AC
Corriente asignada:
130 mA DC (45 °C)
Corriente activa de servicio ICa UC:
≤ 10 µA
Corriente de conductor de protección IPE:
≤ 10 µA
Corriente de descarga nominal In (8/20) µs (conductor-conductor):
10 kA
Corriente transitoria nominal In (8/20) µs (conductor-tierra):
10 kA
Corriente transitoria de impulso Iimp (10/350) µs (conductor-conductor):
1 kA
Corriente transitoria de impulso Iimp (10/350) µs (conductor-tierra):
1 kA
Corriente de descarga total ITotal (8/20) µs:
18 kA
Corriente transitoria Imáx. (8/20) µs máximo (conductor-tierra):
18 kA
Corriente de impulso nominal Ian (10/700) µs (conductor-conductor):
100 A
Corriente de impulso nominal Ian (10/700) µs (conductor-tierra):
100 A
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) spike:
≤ 300 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike:
≤ 300 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-conductor) estática:
≤ 300 V
Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática:
≤ 300 V
Tensión residual para In (conductor-conductor):
≤ 160 V (C2 - 10 kV / 5 kA)
Tensión residual para In (conductor-tierra):
≤ 200 V (C2 - 10 kV / 5 kA)
Nivel de protección Up (conductor-conductor):
≤ 330 V (C2 - 10 kV / 5 kA)
Nivel de protección Up (conductor-tierra):
≤ 330 V (C2 - 10 kV / 5 kA)
Tiempo de reacción tA (conductor-conductor):
≤ 500 ns
Tiempo de reacción tA (conductor-tierra):
≤ 500 ns
Atenuación de inserción aE, sim.:
típ. 0,4 dB (≤ 5 MHz / 100 Ω)
Frecuencia límite fg (3 dB), sim. en el sistema de 100 Ω:
típ. 20 MHz
Capacidad (hilo-hilo):
típ. 30 pF (f=1 MHz / VR= 0V)
Capacidad (hilo-tierra):
típ. 30 pF (f=1 MHz / VR= 0V)
A prueba de sobrecorrientes momentáneas (de conductor a conductor):
D1 - 1 kA
A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor):
D1 - 1 kA
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-40 °C ... 85 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Normas y especificaciones:
Normas/disposiciones:
EN 61643-21
Observación:
2002
Montaje:
Tipo de montaje:
en elemento de base
