Descripción

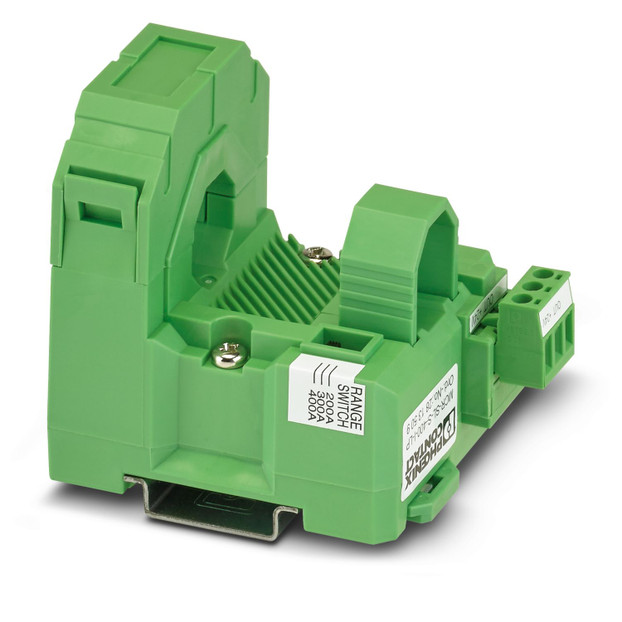

Convertidor de corriente MCR, para medir corrientes alternas sinusoidales y no sinusoidales, corriente de entrada 0...400 A, salida Loop-powered con 4...20 mA
Enlace al fabricante: MCR-SL-S-400-I-LP - Convertidor de corriente
Especificaciones
Propiedades del artículo:
Tipo de producto:
Convertidor de corriente
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
2
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
1 W
Tensión de prueba Entrada/salida:
4,13 kV AC (50 Hz, 60 s)
Respuesta gradual (10-90%):
< 340 ms
Coeficiente de temperatura máximo:
< 0,025 %/K
Error de transmisión máximo:
< 1 % (del valor final)
Tensión de aislamiento de dimensionamiento:
300 V AC (Respecto a tierra)
Alimentación:
Tensión de alimentación:
alimentada por bucle, no es necesaria ninguna alimentación externa
Datos de entrada:
Señal:
Configurable/Programable:
Sí
Señal de entrada Corriente:
0 A ... 400 A
Medición:
Margen de corriente de entrada:
0 A AC ... 400 A AC
Margen de ajuste Corriente de entrada mínima:
0 A AC ... 200 A AC
Margen de ajuste Corriente de entrada máxima:
0 A AC ... 400 A AC
Capacidad de sobrecorriente:
en función del conductor pasado
Capacidad de sobrecorriente transitoria:
Depende del conductor insertado
Margen de medición de frecuencia:
30 Hz ... 6000 Hz
Forma de la curva:
sinusoidal y no sinusoidal
Umbral de respuesta:
1 % (del valor final)
Datos de salida:
Señal: Corriente:
Señal de salida corriente:
4 mA ... 20 mA
Señal de salida corriente máxima:
< 25 mA
Carga/Carga de salida Salida de corriente:
(UB - 12 V) x 350 / 12 A
Datos de conexión:
Tipo de conexión:
Conexión pasamuros
Longitud de pelado:
8 mm
Rosca de tornillo:
M3
Sección de conductor rígido:
0,2 mm² ... 2,5 mm²
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor AWG:
24 ... 14
Par de apriete:
0,5 Nm ... 0,6 Nm (4,4 ... 5,31 lbf-in.)
Dimensiones:
Dimensiones del artículo:
Anchura:
55 mm
Altura:
85 mm
Profundidad:
70,5 mm
Conductores redondos:
Diámetro:
≤ 18,5 mm
Datos del material:
Color:
verde (RAL 6021)
Material carcasa:
Poliamida PA sin reforzar
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-20 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Homologaciones:
CE:
Certificado:
Conformidad CE
UL, EE. UU. / Canadá:
Marcado:
Or Non-Hazardous Locations only
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Posición de montaje:
discrecional
