Descripción

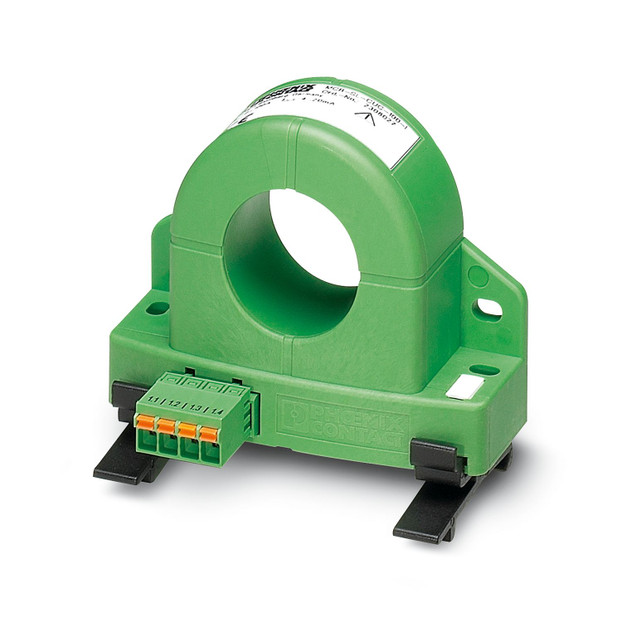

Convertidor de corriente universal para la medición de corrientes continuas, alternas y distorsionadas, corriente de entrada 0 ... 100 A, salida 4 ... 20 mA
Enlace al fabricante: MCR-SL-CUC-100-I - Convertidor de corriente universal
Especificaciones
Propiedades del artículo:
Tipo de producto:
Convertidor de corriente
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
2
Propiedades eléctricas:
Error de linealidad:
Potencia disipada máxima con condición nominal:
1 W
Respuesta gradual (10-90%):
150 ms
Coeficiente de temperatura típico:
0,04 %/K (-40 °C ... 65 °C)
Error de transmisión máximo:
Tensión de aislamiento de dimensionamiento:
300 V AC
Separación galvánica Entrada/salida:
Tensión de prueba:
3,5 kV AC (50 Hz, 60 s)
Separación galvánica Entrada/alimentación:
Generalidades:
Clase de precisión:
1
Alimentación:
Tensión nominal de alimentación:
24 V DC
Tensión de alimentación:
20 V DC ... 30 V DC
Absorción de corriente máxima:
(30 + IOUT) mA
Consumo de potencia:
1,65 W
Datos de entrada:
Medición:
Número de entradas:
1
Margen de corriente de entrada:
0 A AC/DC ... 100 A AC/DC
Capacidad de sobrecorriente:
6 x IIN
Margen de medición de frecuencia:
20 Hz ... 6000 Hz (0 Hz)
Forma de la curva:
Corrientes continuas, alternas o distorsionadas
Transformador de corriente:
Frecuencia de dimensionamiento: convertidores estándar:
20 Hz ... 6000 Hz
Corriente de dimensionamiento primaria Ipn:
100 A
Datos de salida:
Señal: Corriente:
Señal de salida corriente:
4 mA ... 20 mA
Señal de salida corriente máxima:
< 25 mA
Carga/Carga de salida Salida de corriente:
< 300 Ω
Datos de conexión:
Tipo de conexión:
Conexión pasamuros
Longitud de pelado:
10 mm
Sección de conductor rígido:
0,25 mm² ... 2,5 mm²
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor AWG:
24 ... 12
Dimensiones:
Dimensiones del artículo:
Anchura:
90 mm
Altura:
33,8 mm
Profundidad:
85 mm
Conductores redondos:
Diámetro:
32 mm
Datos del material:
Color:
verde (RAL 6021)
Material carcasa:
Frianyl B63 V0 GV30
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-40 °C ... 65 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Homologaciones:
CE:
Certificado:
Conformidad CE
UL, EE. UU. / Canadá:
Marcado:
UL/C-UL Listed UL 508
Datos CEM:
Resistencia a interferencias:
EN 61000-6-2
Emisión de interferencias:
Normas/especificaciones:
EN 61000-6-4
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
