Descripción
Medidor de energía multifuncional con interfaz Modbus TCP integrada para medir parámetros eléctricos en instalaciones de baja tensión hasta 690 V. (phoenixcontact.com/empro-help)

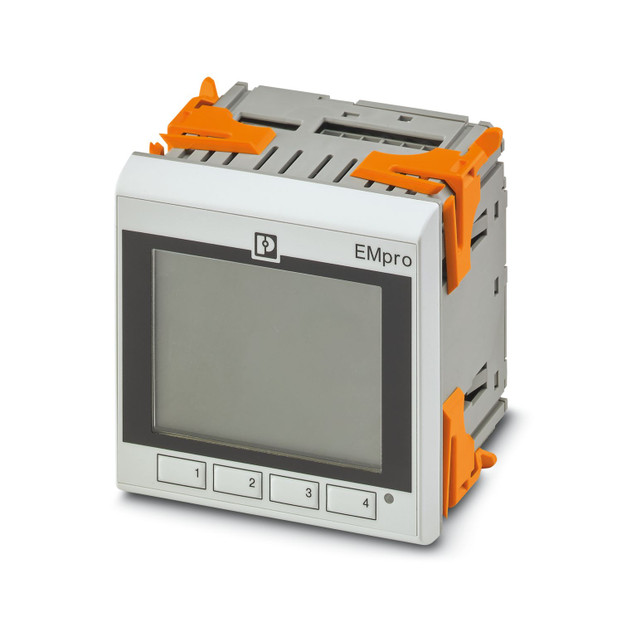

Enlace al fabricante: EEM-MA770 - Equipo de medición
Especificaciones
Notas:
Nota sobre el uso:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Propiedades del artículo:
Tipo de producto:
Medidor de energía
Familia de productos:
EMpro
Número (Conexiones Ethernet):
1
Pantalla:
Versión de la pantalla:
Pantalla LCD, retroiluminada, 2 colores, multilínea
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
10 VA
Tipo de red:
trifásica (de 3 o 4 hilos), bifásica (de 2 hilos) y monofásica (de 1 hilo)
Separación galvánica:
Tensión de prueba:
4 kV AC (50 Hz, 60 s)
Grado de polución:
2
Aislamiento:
Aislamiento funcional
Separación galvánica Carcasa contra todos los potenciales IEC 61010-1:
Normas/especificaciones:
IEC 61557-12
Categoría de sobretensión:
II (600 V AC)
Separación galvánica Alimentación contra todos los demás potenciales IEC 61010-1:
Separación galvánica Entrada de medición de tensión contra todos los demás potenciales IEC 61010-2-030:
Categoría de medición:
II (600 V AC)
Separación galvánica Entrada de medición de corriente contra a todos los demás potenciales:
Separación galvánica E/S digitales:
Separación galvánica Interfaz de comunicación:
Alimentación:
Tensión de alimentación:
150 V DC ... 250 V DC (±20 %)
Consumo de potencia:
< 0,5 VA
Frecuencia nominal:
50 Hz ... 60 Hz (AC sinusoidal)
Datos de entrada:
Registro de datos de medición:
Sistema de medición:
Medición real de valor efectivo (completa)
Margen de medición de frecuencia (Componente fundamental):
45 Hz ... 65 Hz
Magnitud medida:
AC sinusoidal (50 Hz/60 Hz)
Frecuencia de muestreo:
12,8 kHz (50 Hz) / 15,4 kHz (60 Hz)
Número de periodos:
12 (valor efectivo real a 60 Hz)
Registro de oscilaciones armónicas:
Hasta el armónico n.º 63
Medición: Tensión:
Denominación Entrada:
Medición de corriente I1, I2, I3
Rango de tensión de entrada directa:
11 V AC ... 400 V AC (Fase/conductor neutro)
Rango de tensión de entrada por convert. externo:
60 V AC ... 400 V AC (secundario)
Capacidad de sobretensión:
760 V AC (Fase/fase)
Precisión:
0,5 %
Medición: Corriente:
Corriente de entrada:
5 A (secundario)
Rango de medición:
1 A ... 20000 A (primario)
Capacidad de sobrecorriente:
6 A (Imáx)
Umbral de respuesta del valor nominal del rango de medición:
50 mA (5 A)
Sobrec. corr.:
20 A (4 x IN, constante)
Medición: Potencia:
Energía activa (IEC 62053-22):
Clase 0,5 S
Energía reactiva (IEC 62053-23):
Clase 2
ANSI C12.20:
Clase 0,5 S
Digital:
Descripción de la entrada:
Entrada digital según IEC/EN 61131-2 (tipo 3)
Cantidad:
1
Señal de entrada tensión:
0 V DC ... 30 V DC
Señal de entrada Corriente:
2 mA ... 15 mA
Protección por fusible:
250 mA (rápido)
Circuito de protección:
Protección contra conexión DC incorrecta (máx. 30 V)
Datos de salida:
Descripción de la salida:
Salida digital según IEC/EN 61131-2 (tipo 3)
Señal de salida corriente:
≤ 100 mA
Señal de salida tensión:
24 V DC
Datos de conexión:
Corriente / tensión / alimentación:
Tipo de conexión:
RJ45
Longitud de pelado:
7 mm
Rosca de tornillo:
M3
Sección de conductor rígido:
0,14 mm² ... 2,5 mm²
Sección de conductor flexible:
0,14 mm² ... 1,5 mm²
Sección de conductor AWG:
26 ... 14
Par de apriete:
0,5 Nm ... 0,6 Nm
Digital E/S / comunicación:
Interfaces:
Datos: Interfaz de red:
Protocolo de comunicación:
REST
Velocidad de transmisión:
100 MBit/s
Dimensiones:
Dimensiones del artículo:
Anchura:
96 mm
Altura:
96 mm
Profundidad:
58,3 mm (Profundidad de montaje)
Datos del material:
Color:
gris (RAL 7042)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP54 (Pantalla con junta (incluida))
Temperatura ambiente (servicio):
-25 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte):
-30 °C ... 80 °C
Altitud:
≤ 2000 m
Humedad del aire máx. admisible (servicio):
≤ 95 % (sin condensación)
Homologaciones:
CE:
Certificado:
Conformidad CE
UL, EE. UU. / Canadá:
Marcado:
UL/C-UL Listed UL 61010-1
Datos UL:
Modo operativo:
Utilización en interiores
Normas y especificaciones:
Montaje:
Tipo de montaje:
Montaje en panel frontal
Posición de montaje:
Montaje en panel frontal en horizontal
