Descripción

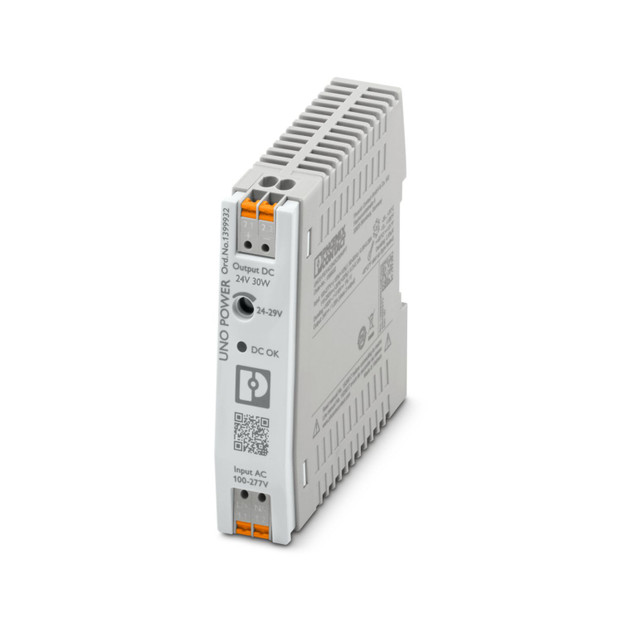

Fuentes de alimentación conmutadas de primario UNO POWER, Conexión push-in, Montaje sobre carril DIN, entrada: 1 fásico, salida: 24 V DC / 1,3 A, ajustable desde 24 V DC ... 29 V DC
Enlace al fabricante: UNO2-PS/1AC/24DC/30W/PT - Fuente de alimentación
Especificaciones
Datos de entrada:
Funcionamiento AC:
Estructura de la red:
TN, TT, IT (PE)
Margen de tensión nominal de entrada:
100 V AC ... 277 V AC
Rango de tensión de entrada:
125 V DC ... 250 V DC ±10 % (UL)
Derating:
< 110 V DC (1 %/V)
Tensión de red del país típica:
230 V AC
Tipo de tensión de la tensión de alimentación:
CC
Extracorriente de cierre:
típ. 35 A (a 25 °C)
Integral de corriente de irrupción (I2t):
< 0,3 A2s
Gama de frecuencias (fN):
50 Hz ... 60 Hz ±10 %
Tiempo de puenteo de fallo de red:
típ. 90 ms (230 V AC)
Absorción de corriente:
0,13 A (250 V DC)
Circuito de protección:
Protección contra sobretensiones transitorias; Varistor
Tiempo de conexión:
típ. 1 s
Fusible de entrada de módulo:
4 A interno (protección de aparato), lento
Selección del fusible adecuado para la protección de entrada:
6 A ... 16 A (Característica B, C, D, K o comparable)
Corriente de derivación a tierra (PE):
< 0,25 mA
Funcionamiento DC:
Datos de salida:
Rendimiento:
típ. 91,9 % (230 V AC)
Tensión nominal de salida:
24 V DC
Rango de ajuste de la tensión de salida (Uset):
24 V DC ... 29 V DC (> 24 V DC, limitado por constante de potencia)
Corriente nominal de salida (IN):
1,3 A
Rango de corriente de salida:
1 A ... 1,25 A
Resistente al cortocircuito:
sí
Factor de cresta:
típ. 4,23 (230 V AC)
Potencia de salida (PN):
30 W
Posibilidad de conexión en paralelo:
sí, para aumentar la potencia y la redundancia con diodo
Posibilidad de conexión en serie:
sí, para aumentar la tensión
Resistencia de recirculación:
≤ 35 V DC
Protección contra sobretensión en la salida (OVP):
≤ 35 V DC
Ondulación residual:
típ. 60 mVPP (con valores nominales)
Desviación de regulación:
< 0,1 % (cambio de tensión de entrada ±10 %)
Tiempo de ascenso:
< 1 s (UOut = 10 % ... 90 %)
Potencia disipada en modo de vacío mínima:
< 0,16 W (120 V AC)
Disipación máxima de circuito abierto:
< 0,26 W (230 V AC)
Potencia disipada en carga nominal mínima:
< 3,2 W (120 V AC)
Disipación de carga nominal máxima:
< 2,7 W (230 V AC)
Corriente de cortocircuito:
2 A
Protección integrada:
no
Protección por fusible (lado secundario):
electrónico
Datos de conexión:
Entrada:
Posición:
2.x
Marcado:
CB-Scheme (IEC 61010-1, IEC 61010-2-201)
Conexión de conductores:
Tipo de conexión:
Conexión push-in
rígido (Borna):
0,75 mm² ... 4 mm² (Conexión push-in)
rígido (recomendado):
1 mm²
flexible (Klemme):
0,2 mm² ... 4 mm²
flexible (empfohlen):
1 mm²
flexible con puntera sin manguito de plástico (Borna):
0,2 mm² ... 2,5 mm²
flexible con puntera sin manguito de plástico (recomendado):
1 mm²
flexible con puntera con manguito de plástico (Borna):
0,2 mm² ... 2,5 mm²
flexible con puntera con manguito de plástico (recomendado):
1 mm²
AWG (Borna):
24 ... 12
AWG (recomendado):
17
Longitud de pelado:
10 mm
Salida:
rígido (AWG) (Borna):
24 ... 12
rígido (AWG) (recomendado):
17
rígido:
0,2 mm² ... 4 mm²
flexible:
0,2 mm² ... 4 mm²
flexible con puntera sin manguito de plástico:
0,25 mm² ... 2,5 mm²
flexible con puntera con manguito de plástico:
0,25 mm² ... 2,5 mm²
AWG:
24 ... 14 (Cu)
Señalización:
Señalización LED:
Tipo de señalización:
LED DC OK - Estado de señal de funcionamiento (UN = 24 V DC, IOut = IN)
Función:
Indicación visual del estado de funcionamiento
Color:
verde
LED apagado:
No hay tensión de alimentación en Input AC (Off)
LED encendido (verde), DC OK:
UOUT > 0,9 x UN (on (verde), DC OK)
Propiedades eléctricas:
Número de fases:
1
Tensión de aislamiento entrada/salida:
3,75 kV AC (Ensayo individual)
Propiedades del artículo:
Tipo de producto:
Fuente de alimentación
Familia de productos:
UNO POWER
MTBF (IEC 61709, SN 29500):
> 980000 h (55 °C)
Propiedades de aislamiento:
Clase de protección:
II
Categoría de sobretensión (EN 61010-1):
II (≤ 5000 m)
Categoría de sobretensión (EN 62477-1):
III (≤ 2000 m)
Categoría de sobretensión (EN 61558-2-16):
II (≤ 4000 m)
Grado de polución:
2
Expectativa de vida útil (condensadores de electrolitos):
Corriente:
1,25 A
Temperatura:
25 °C
Tiempo:
378000 h
Texto adicional:
clase 3
Dimensiones:
Dimensiones del artículo:
Anchura:
21 mm
Altura:
90 mm
Profundidad:
90 mm
Profundidad (Profundidad del equipo (montaje sobre carril DIN)):
84 mm (Profundidad del equipo (montaje sobre carril DIN))
Medida de montaje:
Distancia de montaje derecha/izquierda:
0 mm / 0 mm
Distancia de montaje arriba/abajo:
30 mm / 30 mm
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
apilable: horizontal: 0 mm, vertical: 30 mm
Posición de montaje:
Carril horizontal NS 35, EN 60715
Con pintura de protección:
no
Datos del material:
Clase de inflamabilidad según UL 94:
V0 (Carcasa, bornas)
Material de la carcasa:
Plástico
Material carcasa:
PC
Ejecución de las carcasas:
Policarbonato
Material cerrojo-pie:
PBT (politereftalato de butileno)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 70 °C (> 55 °C derating POUT: 2,5 %/K)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Temperatura ambiente (modelo testado Start-Up):
-40 °C
Altura de fijación:
≤ 5000 m
Altura de fijación (Derating de potencia de salida):
> 2000 m (Derating POUT: 10 %/1000 m)
Humedad del aire máx. admisible (servicio):
≤ 95 % (a 25 °C, sin condensación)
Choques (en servicio):
18 ms, 30g, por cada dirección local (IEC 60068-2-27)
Vibración (en servicio):
59,6 Hz ... 150 Hz, 5g, 20 ciclos
Temp Code:
T4 (-25 ... +70 °C; > 55 °C, Derating POUT: 2,5 %/K)
Normas y especificaciones:
Seguridad de fuentes de alimentación hasta 1100 V (distancias de aislamiento):
Denominación de norma:
Variación de red/baja tensión
Normas/disposiciones:
SEMI F47 - 0706 (200 V AC)
Seguridad eléctrica:
Tensión mínima de protección con aislamiento seguro:
Aislamiento seguro:
Limitación de corrientes armónicas de red:
Variación de red/baja tensión:
Homologaciones:
UL:
ANSI/UL 121201:
SIQ:
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Directiva de baja tensión:
Conformidad con la directiva de baja tensión 2014/35/UE
Emisión de interferencias:
Emisión de interferencias conforme a EN 61000-6-3 (zonas residenciales y comerciales) y EN 61000-6-4 (zonas industriales)
Requisitos CEM de inmunidad a interferencias:
EN 61000-6-2
Emisiones conducidas:
Normas/especificaciones:
EN 61000-4-11
Emisión de interferencias:
Corrientes de armónicos:
Gama de frecuencias:
0,15 MHz ... 80 MHz
Flicker:
Descarga de electricidad estática:
Descarga en contacto:
6 kV (Severidad del ensayo 3)
Descarga en el aire:
8 kV (Severidad del ensayo 3)
Observación:
Criterio A
Campo electromagnético AF:
Intensidad del campo de prueba:
10 V/m (Severidad del ensayo 3)
Transitorios rápidos (Burst):
Entrada:
4 kV (Severidad del ensayo 4, asimétrica)
Salida:
2 kV (Severidad del ensayo 3, asimétrica)
Carga de tensión transitoria (Surge):
Perturbaciones conducidas:
Entrada/salida:
asimétrico
Tensión:
230 V AC
Caídas de tensión:
Frecuencia:
50 Hz
Error de tensión:
0 %
Número de periodos:
1 periodo
Criterios:
Criterio A:
Comportamiento de servicio normal dentro de los límites determinados.
Criterio B:
Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato.
Criterio C:
Efectos adversos temporales en el rendimiento que el equipo corrige automáticamente o que pueden restablecerse accionando los elementos de mando.
