Descripción

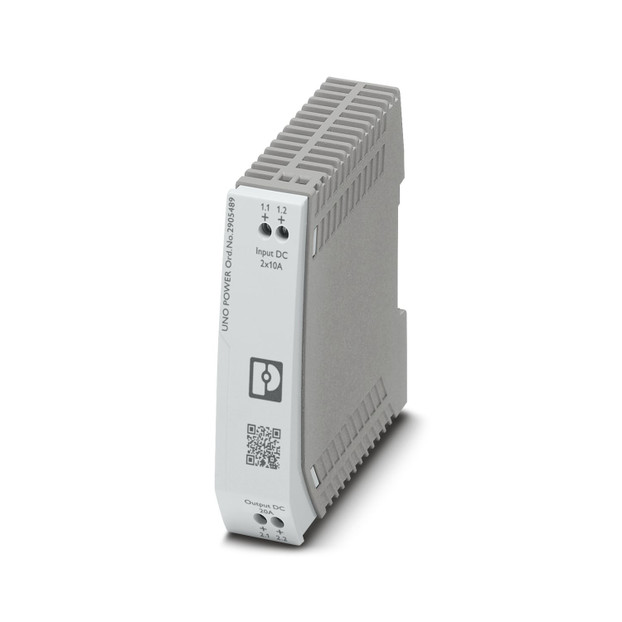

Módulo de redundancia, 5 V - 24 V DC, 2x 10 A, 1x 20 A.
Enlace al fabricante: UNO-DIODE/5-24DC/2X10/1X20 - Módulo de redundancia
Especificaciones
Datos de entrada:
Funcionamiento DC:
Margen de tensión nominal de entrada:
5 V DC ... 24 V DC
Rango de tensión de entrada:
4,5 V DC ... 30 V DC
Tipo de tensión de la tensión de alimentación:
CC
Protección contra inversión de polaridad:
Sí, < 60 V
Corriente de entrada nominal (IN):
1x 20 A (-25 °C ... 55 °C)
Protección contra sobretensiones transitorias:
varistor
Caída de tensión entrada/salida:
típ. 0,5 V
Datos de salida:
Rendimiento:
> 97 %
Tensión nominal de salida:
UIn - 0,5 V
Corriente nominal de salida (IN):
2x 10 A (-25 °C ... 55 °C)
Derating:
55 °C ... 70 °C (2,5 %/K)
Disipación de carga nominal máxima:
5 W (IOUT = 10 A)
Datos de conexión:
Entrada:
Tipo de conexión:
Conexión por tornillo
Sección de conductor rígido mín.:
0,2 mm²
Sección de conductor rígido máx.:
2,5 mm²
Sección de conductor flexible mín.:
0,2 mm²
Sección de conductor flexible máx.:
2,5 mm²
Conductor/punto de embornaje flexible con puntera con manguito de plástico mín.:
0,2 mm²
Conductor/punto de embornaje flexible con puntera con manguito de plástico máx.:
2,5 mm²
Conductor/punto de embornaje flexible con puntera sin manguito de plástico mín.:
0,2 mm²
Conductor/punto de embornaje flexible con puntera sin manguito de plástico máx.:
2,5 mm²
Sección de conductor AWG mín.:
24
Sección de conductor AWG máx.:
14
Longitud de pelado:
8 mm
Rosca de tornillo:
M3
Par de apriete mín.:
0,5 Nm
Par de apriete máx.:
0,6 Nm
Salida:
Propiedades eléctricas:
Tensión de aislamiento entrada, salida/carcasa:
500 V
Propiedades del artículo:
Tipo de producto:
Módulo de redundancia
Familia de productos:
UNO DIODE
MTBF (IEC 61709, SN 29500):
> 60600000 h (40 °C)
LED:
no
Propiedades de aislamiento:
Clase de protección:
III
Grado de polución:
2
Dimensiones:
Anchura:
22,5 mm
Altura:
90 mm
Profundidad:
84 mm
Unidad de división:
1,3 UD
Medida de montaje:
Distancia de montaje derecha/izquierda:
5 mm / 5 mm
Distancia de montaje arriba/abajo:
30 mm / 30 mm
Montaje:
Tipo de montaje:
Carril DIN: 35 mm
Indicaciones de montaje:
alineable: horizontal 0 mm, vertical 30 mm
Posición de montaje:
Carril horizontal NS 35, EN 60715
Datos del material:
Clase de inflamabilidad según UL 94 (carcasa / bornes):
V0
Material de la carcasa:
Metal
Material carcasa:
PC
Material cerrojo-pie:
POM (Polyoxymethylene)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Clase de clima:
3K3 (según EN 60721)
Humedad del aire máx. admisible (servicio):
≤ 95 % (a 25 °C, sin condensación)
Choque:
18 ms, 30g, por dirección en espacio (según IEC 60068-2-27)
Vibración (servicio):
15 Hz ... 150 Hz, 2,3g, 90 min.
Normas y especificaciones:
Norma - Seguridad eléctrica:
IEC 62368-1 (SELV)
Norma - Tensión baja de protección:
IEC 62368-1 (SELV) und EN 60204-1 (PELV)
Homologaciones:
Homologaciones UL:
UL/C-UL Recognized UL 60950-1
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Directiva de baja tensión:
Conformidad con la directiva de baja tensión 2014/35/UE
Requisitos CEM de emisión de interferencias:
EN 61000-6-4
Requisitos CEM de inmunidad a interferencias:
EN 61000-6-2
Descarga de electricidad estática:
Normas/especificaciones:
EN 61000-6-3
Descarga en contacto:
4 kV (Severidad del ensayo 3)
Descarga en el aire:
8 kV (Severidad del ensayo 3)
Observación:
Criterio A
Campo electromagnético AF:
Gama de frecuencias:
0,15 MHz ... 80 MHz
Intensidad del campo de prueba:
10 V/m (Severidad del ensayo 3)
Transitorios rápidos (Burst):
Entrada:
2 kV (Severidad del ensayo 4, asimétrica)
Salida:
2 kV (Severidad del ensayo 3, asimétrica)
Carga de tensión transitoria (Surge):
Perturbaciones conducidas:
Entrada/salida/señal:
asimétrico
Tensión:
10 V (Severidad del ensayo 3)
Caídas de tensión:
Emisión de interferencias:
Tensión radiointerferencia según EN 55011:
EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas
Radiointerferencias según EN 55011:
EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas
Criterios:
Criterio A:
Comportamiento de servicio normal dentro de los límites determinados.
Criterio B:
Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato.
