Descripción

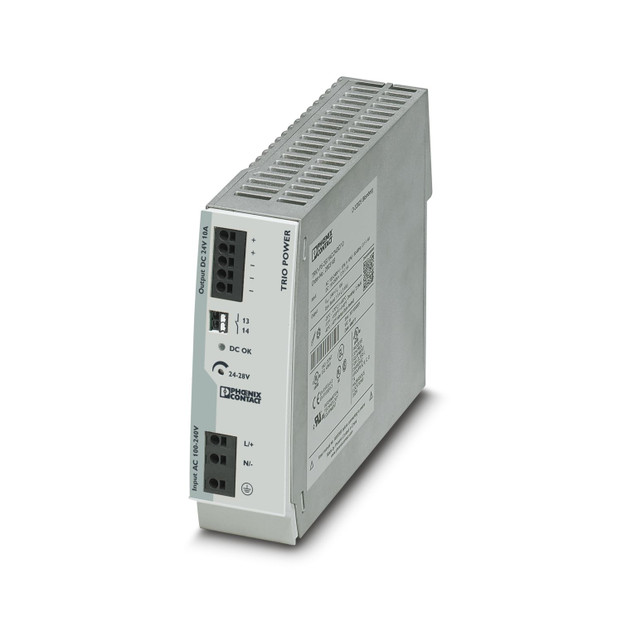

Fuente de alimentación conmutada en primario TRIO POWER con conexión push-in para el montaje sobre carril DIN, entrada: monofásica, salida: 24 V DC/10 A
Enlace al fabricante: TRIO-PS-2G/1AC/24DC/10 - Fuente de alimentación
Especificaciones
Datos de entrada:
Funcionamiento AC:
Estructura de la red:
Red en estrella
Margen de tensión nominal de entrada:
110 V DC ... 250 V DC
Rango de tensión de entrada:
110 V DC ... 250 V DC -10 % ... +10 %
Tensión de funcionamiento:
≥ 95 V DC
Tensión de desconexión:
< 70 V DC
Rigidez dieléctrica máxima:
300 V AC 15 s
Tensión de red del país típica:
230 V AC
Tipo de tensión de la tensión de alimentación:
CC
Extracorriente de cierre:
≤ 25 A (típico)
Integral de corriente de irrupción (I2t):
< 0,5 A2s
Limitación de tensión de la corriente de cierre:
típ. 25 A (después de 1 ms)
Gama de frecuencias AC:
50 Hz ... 60 Hz ±10 %
Tiempo de puenteo de fallo de red:
> 15 ms (230 V AC)
Absorción de corriente:
1,1 A (250 V DC)
Potencia nominal absorbida:
285 VA
Circuito de protección:
Protección contra sobretensiones transitorias; Varistor
Factor de potencia ():
> 0,9 (230 V AC)
Tiempo de conexión típico:
< 1 s
Fusible de entrada:
6,3 A (interno (protección de aparato))
Selección del fusible adecuado para la protección de entrada:
6 A ... 16 A (Característica B, C, D, K)
Corriente de derivación a tierra (PE):
< 3,5 mA
Funcionamiento DC:
Datos de salida:
Rendimiento:
> 91 % (con 230 V AC y valores nominales)
Característica de salida:
U/I with dynamic load reserve
Tensión nominal de salida:
24 V DC ±1 %
Rango de ajuste de la tensión de salida (Uset):
24 V DC ... 28 V DC (con potencia constante)
Corriente nominal de salida (IN):
10 A
Boost dinámico (IDyn.Boost):
15 A (5 s)
Derating:
> 60 °C ... 70 °C (2,5 %/K)
Resistencia de recirculación:
≤ 35 V DC
Protección contra sobretensión en la salida (OVP):
≤ 30 V DC
Desviación de regulación:
< 0,1 % (cambio de tensión de entrada ±10 %)
Ondulación residual:
< 10 mVPP (con valores nominales)
Resistente al cortocircuito:
sí
Vaciado constante:
sí
Potencia de salida:
360 W (5 s)
Disipación máxima de circuito abierto:
< 5,1 W (230 V)
Disipación de carga nominal máxima:
< 25 W
Tiempo de ascenso:
≤ 12 ms (UOUT (10 % ... 90 %))
Posibilidad de conexión en paralelo:
sí, para redundancia y aumento de potencia
Posibilidad de conexión en serie:
Sí
Señal: DC OK:
Tensión de conmutación máxima:
30 V AC/DC
Corriente de carga constante:
100 mA
Datos de conexión:
Entrada:
Tipo de conexión:
Conexión push-in
Sección de conductor rígido mín.:
0,2 mm²
Sección de conductor rígido máx.:
1,5 mm²
Sección de conductor flexible mín.:
0,2 mm²
Sección de conductor flexible máx.:
1,5 mm²
Sección de conductor AWG mín.:
24
Sección de conductor AWG máx.:
16
Longitud de pelado:
8 mm
Salida:
Señal:
Señalización:
Tipo de señalización:
Contacto de señal sin potencial
Salida de señal: Indicación de estado LED:
Denominación Señalización:
DC OK
Indicación de estado:
LED
Color:
verde
DC OK:
UOUT > 0,9 x UN
13/14:
UOUT > 0,9 x UN
Propiedades eléctricas:
Número de fases:
1
Tensión de aislamiento entrada/salida:
1,5 kV AC (Ensayo individual)
Propiedades del artículo:
Tipo de producto:
Fuente de alimentación
Familia de productos:
TRIO POWER
MTBF (IEC 61709, SN 29500):
> 480000 h (60 °C)
Propiedades de aislamiento:
Clase de protección:
I (en armario de control cerrado)
Categoría de sobretensión (EN 62368-1):
II (≤ 2000 m)
Grado de polución:
2
Dimensiones:
Anchura:
42 mm
Altura:
130 mm
Profundidad:
160 mm
Medida de montaje:
Distancia de montaje derecha/izquierda:
0 mm / 0 mm
Distancia de montaje arriba/abajo:
50 mm / 50 mm
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
alineable: horizontal 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), vertical 50 mm
Posición de montaje:
Carril horizontal NS 35, EN 60715
Con pintura de protección:
no
Datos del material:
Clase de inflamabilidad según UL 94 (carcasa / bornes):
V0
Material de la carcasa:
Metal
Ejecución de las carcasas:
Aluminio (AlMg3)
Ejecución del capuchón:
Policarbonato
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Temperatura ambiente (modelo testado Start-Up):
-40 °C
Altura de fijación:
≤ 5000 m (> 2000 m, Derating: 10 %/1000 m)
Clase de clima:
3K3 (según EN 60721)
Humedad del aire máx. admisible (servicio):
≤ 95 % (a 25 °C, sin condensación)
Choque:
18 ms, 30g, por dirección en espacio (según IEC 60068-2-27)
Vibración (servicio):
DNV GL CG-0339/clase BBúsqueda de resonancia 2 Hz-100 Hz, 90 min. en resonancia,2 Hz-25 Hz, amplitud ±1,6 mm,25 Hz-100 Hz, aceleración 4g
Normas y especificaciones:
Aplicaciones para trenes:
EN 50121-4
Norma - Limitación de corrientes armónicas de la red:
EN 61000-3-2
Norma - Seguridad eléctrica:
IEC 62368-1 (SELV)
Norma - Tensión baja de protección:
IEC 62368-1 (SELV) und EN 60204-1 (PELV)
Norma - Separación segura:
DIN VDE 0100-410
Norma de seguridad de transformadores:
EN 61558-2-16 (solo líneas de fuga y distancias de aislamiento en aire)
Protección contra incendios en vehículos ferroviarios:
Denominación de norma:
Protección antiincendios en vehículos sobre carriles
Normas/disposiciones:
EN 45545-2 (HL3)
Homologaciones:
Homologaciones UL:
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Conformidad/Homologaciones:
SIL según IEC 61508:
0
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Directiva de baja tensión:
Conformidad con la directiva de baja tensión 2014/35/UE
Requisitos CEM de emisión de interferencias:
EN 61000-6-4
Requisitos CEM de inmunidad a interferencias:
EN 61000-6-2
Emisión de interferencias:
Normas/especificaciones:
EN 61000-6-3
Descarga de electricidad estática:
Descarga en contacto:
6 kV (Severidad del ensayo 4)
Descarga en el aire:
8 kV (Severidad del ensayo 4)
Observación:
Criterio A
Campo electromagnético AF:
Gama de frecuencias:
0,15 MHz ... 80 MHz
Intensidad del campo de prueba:
10 V/m (Severidad del ensayo 3)
Transitorios rápidos (Burst):
Entrada:
6 kV (Severidad del ensayo 4, asimétrica)
Salida:
2 kV (Severidad del ensayo 1, asimétrica)
Señal:
1 kV (Severidad del ensayo 2, asimétrica)
Carga de tensión transitoria (Surge):
Perturbaciones conducidas:
Entrada/salida:
asimétrico
Tensión:
10 V (Severidad del ensayo 3)
Tensión radiointerferencia según EN 55011:
EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas
Radiointerferencias según EN 55011:
EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas
Criterios:
Criterio A:
Comportamiento de servicio normal dentro de los límites determinados.
Criterio B:
Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato.
