Descripción

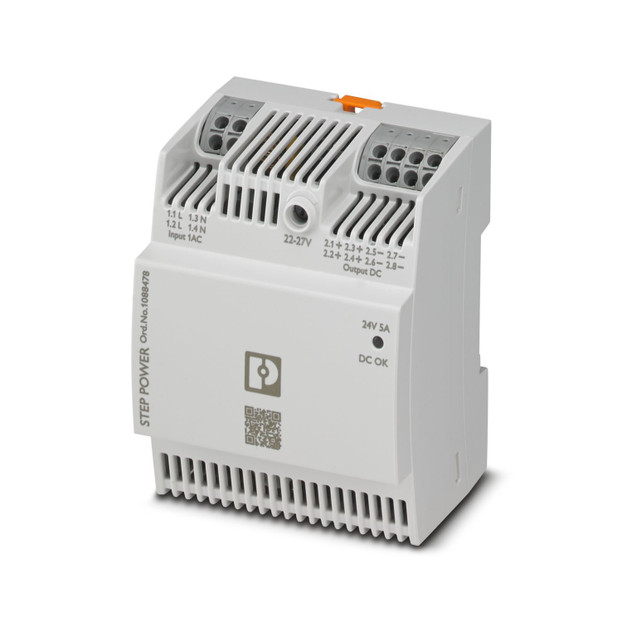

Fuentes de alimentación conmutadas de primario STEP POWER, Conexión push-in, Montaje sobre carril y directo, entrada: 1 fásico, salida: 24 V DC / 5 A, ajustable desde 22 V DC ... 27 V DC
Enlace al fabricante: STEP3-PS/1AC/24DC/5/PT - Fuente de alimentación
Especificaciones
Datos de entrada:
Funcionamiento AC:
Estructura de la red:
Red en estrella (TN, TT, IT (PE))
Rango de tensión de entrada:
110 V DC ... 250 V DC -10 % ... +40 %
Derating:
> 50 °C ... 70 °C (2 % / K)
Tensión de red del país típica:
230 V AC
Tipo de tensión de la tensión de alimentación:
CC
Extracorriente de cierre:
típ. 37 A
Integral de corriente de irrupción (I2t):
típ. 0,4 A2s
Gama de frecuencias (fN):
50 Hz ... 60 Hz ±10 %
Tiempo de puenteo de fallo de red:
típ. 20 ms (230 V AC)
Absorción de corriente:
0,51 A (250 V DC)
Circuito de protección:
Protección contra sobretensiones transitorias; Varistor
Tiempo de conexión:
típ. 2 s
Fusible de entrada de módulo:
4 A interno (protección de aparato), lento
Selección del fusible adecuado para la protección de entrada:
6 A ... 16 A (Característica B, C, D, K)
Corriente de derivación a tierra (PE):
< 0,25 mA
Funcionamiento DC:
Datos de salida:
Rendimiento:
> 94,5 % (230 V AC)
Efficiency Level:
VI
Tensión nominal de salida:
24 V DC
Rango de ajuste de la tensión de salida (Uset):
22 V DC ... 27 V DC (> 24 V DC, limitado por constante de potencia)
Corriente nominal de salida (IN):
5 A
Resistente al cortocircuito:
sí
Vaciado constante:
sí
Factor de cresta:
típ. 2,08 (230 V AC)
Potencia de salida (PN):
120 W
Posibilidad de conexión en paralelo:
sí, para aumentar la potencia y la redundancia con diodo
Posibilidad de conexión en serie:
sí, para aumentar la tensión
Resistencia de recirculación:
≤ 35 V DC
Protección contra sobretensión en la salida (OVP):
< 35 V DC
Ondulación residual:
típ. 150 mVPP
Desviación de regulación:
< 0,1 % (cambio de tensión de entrada ±10 %)
Tiempo de ascenso:
típ. 100 ms (UOut = 10 % ... 90 %)
Potencia disipada en modo de vacío mínima:
< 0,21 W (120 V AC)
Disipación máxima de circuito abierto:
< 0,21 W (230 V AC)
Potencia disipada en carga nominal mínima:
< 8,8 W (120 V AC)
Disipación de carga nominal máxima:
< 6,8 W (230 V AC)
Protección integrada:
no
Protección por fusible (lado secundario):
electrónico
Datos de conexión:
Entrada:
Posición:
2.x
Tecnología de conexión: Polos:
Identificación de polos:
2.1, 2.2, 2.3, 2.4 (+), 2.5, 2.6, 2.7, 2.8 (-)
Conexión de conductores:
Tipo de conexión:
Conexión push-in
rígido (Borna):
0,2 mm² ... 2,5 mm²
rígido (recomendado):
1 mm² (recomendado)
flexible (Klemme):
0,2 mm² ... 2,5 mm²
flexible (empfohlen):
1 mm² (recomendado)
flexible con puntera sin manguito de plástico (Borna):
0,5 mm² ... 1,5 mm²
flexible con puntera sin manguito de plástico (recomendado):
1 mm² (recomendado)
flexible con puntera con manguito de plástico (Borna):
0,2 mm² ... 1 mm²
flexible con puntera con manguito de plástico (recomendado):
1 mm² (recomendado)
AWG (recomendado):
17
AWG (Borna):
24 ... 14 (Cu)
Longitud de pelado (starr/flexibel):
10 mm (rígido/flexible)
Longitud de pelado (Aderendhülse):
10 mm (Puntera)
Salida:
Señalización:
Señalización LED:
Tipo de señalización:
LED
Umbral de señales:
< 0,9 x UN (UN = 24 V DC) (LED apagado)
Propiedades eléctricas:
Número de fases:
1
Tensión de aislamiento entrada/salida:
3,75 kV AC (Ensayo individual)
Propiedades del artículo:
Tipo de producto:
Fuente de alimentación
Familia de productos:
STEP POWER
MTBF (IEC 61709, SN 29500):
> 488000 h (50 °C)
Directiva de protección del medio ambiente:
Reach
Propiedades de aislamiento:
Clase de protección:
II (en armario de control cerrado)
Categoría de sobretensión (EN 61010-1):
II (≤ 4000 m)
Categoría de sobretensión (EN 62477-1):
III (≤ 2000 m)
Grado de polución:
2
Dimensiones:
Dimensiones del artículo:
Anchura:
72 mm
Altura:
90 mm
Profundidad:
61 mm
Profundidad (Profundidad del equipo (montaje sobre carril DIN)):
55 mm (Profundidad del equipo (montaje sobre carril DIN))
Esquema de dimensiones:
Unidad de división:
4 UD (DIN 43880)
Medida de montaje:
Distancia de montaje derecha/izquierda:
0 mm / 0 mm
Distancia de montaje arriba/abajo:
30 mm / 30 mm
Montaje:
Tipo de montaje:
Montaje sobre carril y directo
Indicaciones de montaje:
alineable: horizontal 0 mm, vertical 30 mm
Posición de montaje:
Carril horizontal NS 35, EN 60715
Con pintura de protección:
no
Datos del material:
Clase de inflamabilidad según UL 94:
V0 (Carcasa, bornas, anclaje de base)
Material de la carcasa:
Plástico
Material carcasa:
PC
Material cerrojo-pie:
Polyamid
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-10 °C ... 70 °C (Derating: > 50 °C; 2 %/K)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Temperatura ambiente (modelo testado Start-Up):
-25 °C
Altura de fijación:
≤ 4000 m (> 2000 m, Derating: 10 %/1000 m)
Humedad del aire máx. admisible (servicio):
≤ 95 % (a 25 °C, sin condensación)
Choques (en servicio):
18 ms, 30g, por cada dirección local (IEC 60068-2-27)
Vibración (en servicio):
15 Hz ... 150 Hz, 2,3g, 90 min.
Temp Code:
T4 (-10 ... +70 °C; > 50 °C, Derating: 2 %/K)
Normas y especificaciones:
Tensión extrabaja de seguridad:
Denominación de norma:
Sistemas de carga conductivos para vehículos eléctricos; parte 21-2: Requisitos CEM de los sistemas de carga externos para vehículos eléctricos
Normas/disposiciones:
IEC 61851-21-2
Tensión mínima de protección con aislamiento seguro:
Aislamiento seguro:
Fuentes de alimentación de baja tensión con salida de corriente continua:
Normas de seguridad para equipos eléctricos de medición, control, regulación y laboratorio:
Seguridad de los equipos eléctricos para el uso doméstico y fines similares:
Sistema conductivo de carga para vehículos eléctricos. Parte 21-2: Requisitos de CEM para el cargador externo del vehículo eléctrico.:
Observación:
Criterio A
Homologaciones:
UL:
Marcado:
UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Directiva de baja tensión:
Conformidad con la directiva de baja tensión 2014/35/UE
Emisión de interferencias:
Emisión de interferencias conforme a EN 61000-6-3 (zonas residenciales y comerciales) y EN 61000-6-4 (zonas industriales)
Resistencia a interferencias:
EN 61000-6-2:2005
Emisiones conducidas:
Normas/especificaciones:
EN 61000-4-11
Emisión de interferencias:
Corrientes de armónicos:
Flicker:
Gama de frecuencias:
0,15 MHz ... 80 MHz
Descarga de electricidad estática:
Descarga en contacto:
6 kV (Severidad del ensayo 3)
Descarga en el aire:
8 kV (Severidad del ensayo 3)
Campo electromagnético AF:
Intensidad del campo de prueba:
10 V/m (Severidad del ensayo 3)
Transitorios rápidos (Burst):
Entrada:
asimétrico 4 kV (Severidad del ensayo 4)
Salida:
asimétrico 2 kV (Severidad del ensayo 3)
Carga de tensión transitoria (Surge):
Perturbaciones conducidas:
Entrada/salida:
asimétrico
Tensión:
230 V AC
Caídas de tensión:
Frecuencia:
50 Hz
Error de tensión:
0 %
Número de periodos:
1 periodo
Texto adicional:
clase 3
Criterios:
Criterio A:
Comportamiento de servicio normal dentro de los límites determinados.
Criterio B:
Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato.
Criterio C:
Efectos adversos temporales en el rendimiento que el equipo corrige automáticamente o que pueden restablecerse accionando los elementos de mando.
