Descripción

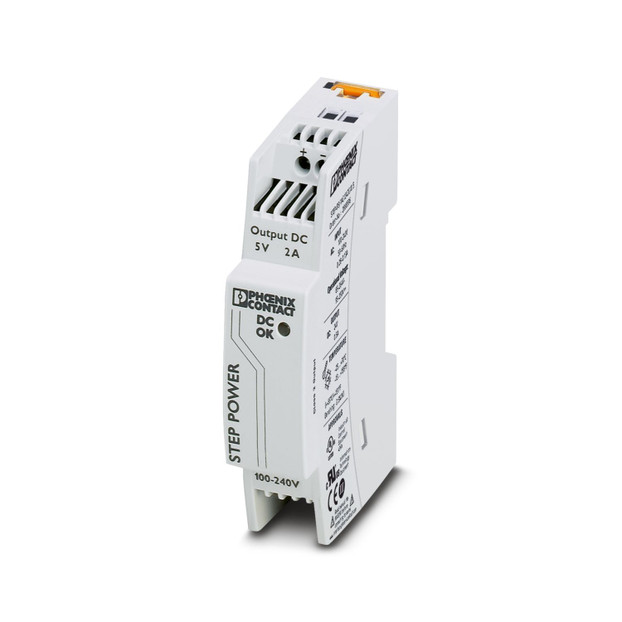

Fuente de alimentación conmutada en primario STEP POWER para montaje directo sobre carril DIN, entrada: monofásica, salida: 5 V DC / 2 A
Enlace al fabricante: STEP-PS/ 1AC/ 5DC/2 - Fuente de alimentación
Especificaciones
Datos de entrada:
Funcionamiento AC:
Margen de tensión nominal de entrada:
100 V AC ... 240 V AC
Rango de tensión de entrada:
95 V DC ... 250 V DC
Tipo de tensión de la tensión de alimentación:
CC
Extracorriente de cierre:
< 15 A
Integral de corriente de irrupción (I2t):
< 0,1 A2s
Gama de frecuencias AC:
45 Hz ... 65 Hz
Gama de frecuencias DC:
0 Hz
Tiempo de puenteo de fallo de red:
típ. 110 ms (230 V AC)
Absorción de corriente:
0,13 A (230 V AC)
Potencia nominal absorbida:
28,9 VA
Factor de potencia:
0,44
Tiempo de conexión típico:
< 0,5 s
Fusible de entrada:
1,25 A (Lento, interno)
Fusible previo CC admitido:
DC: Conectar previamente el fusible adecuado
Selección del fusible adecuado para la protección de entrada:
6 A ... 16 A (AC: Característica B, C, D, K)
Funcionamiento DC:
Datos de salida:
Rendimiento:
> 81 % (con 230 V AC y valores nominales)
Característica de salida:
U/I
Tensión nominal de salida:
5 V DC
Corriente de salida Imáx.:
3,7 A
Corriente nominal de salida (IN):
2,2 A (-25 °C ... 55 °C)
Derating:
55 °C ... 70 °C (2,5 %/K)
Protección contra sobretensión en la salida (OVP):
< 10 V DC
Ondulación residual:
< 50 mVPP
Potencia de salida:
10 W
Disipación máxima de circuito abierto:
< 0,4 W
Disipación de carga nominal máxima:
< 2,6 W
Posibilidad de conexión en paralelo:
sí, para redundancia y aumento de potencia
Posibilidad de conexión en serie:
Sí
Protección por fusible (lado secundario):
electrónico
Datos de conexión:
Entrada:
Tipo de conexión:
Conexión por tornillo
Sección de conductor rígido mín.:
0,2 mm²
Sección de conductor rígido máx.:
2,5 mm²
Sección de conductor flexible mín.:
0,2 mm²
Sección de conductor flexible máx.:
2,5 mm²
Sección de conductor AWG mín.:
24
Sección de conductor AWG máx.:
12
Longitud de pelado:
6,5 mm
Rosca de tornillo:
M3
Par de apriete mín.:
0,5 Nm
Par de apriete máx.:
0,6 Nm
Salida:
Señalización:
Tipo de señalización:
LED
Indicación de la tensión de servicio:
LED verde
Salida de señal: Indicación de estado LED:
Indicación de estado:
LED "DC OK" verde
Observación acerca de la indicación de estado:
LED encendido
Color:
verde
Propiedades eléctricas:
Número de fases:
1
Tensión de aislamiento entrada/salida:
4 kV AC (ensayo de tipo)
Tensión de aislamiento salida/PE:
500 V DC (Ensayo individual)
Tensión de aislamiento entrada/PE:
2 kV AC (Ensayo individual)
Propiedades del artículo:
Tipo de producto:
Fuente de alimentación
Familia de productos:
STEP POWER
MTBF (IEC 61709, SN 29500):
> 1812000 h (40 °C)
Propiedades de aislamiento:
Clase de protección:
II (en armario de control cerrado)
Categoría de sobretensión:
III
Grado de polución:
2
Dimensiones:
Anchura:
18 mm
Altura:
90 mm
Profundidad Profundidad del equipo (montaje sobre carril DIN):
55 mm (Profundidad del equipo (montaje sobre carril DIN))
Unidad de división:
1 UD
Medida de montaje:
Distancia de montaje derecha/izquierda:
0 mm / 0 mm
Distancia de montaje arriba/abajo:
30 mm / 30 mm
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
alineable: horizontal 0 mm, vertical 30 mm
Posición de montaje:
Carril horizontal NS 35, EN 60715
Con pintura de protección:
no
Datos del material:
Material de la carcasa:
Plástico
Material carcasa:
PC
Material cerrojo-pie:
POM (Polyoxymethylene)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 70 °C (> 55 °C derating: 2,5%/K)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Clase de clima:
3K3 (según EN 60721)
Humedad del aire máx. admisible (servicio):
≤ 95 % (a 25 °C, sin condensación)
Choque:
18 ms, 30g, por dirección en espacio (según IEC 60068-2-27)
Vibración (servicio):
15 Hz ... 150 Hz, 2,3g, 90 min.
Normas y especificaciones:
Aplicaciones para trenes:
EN 50121-4
Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos:
EN 50178/VDE 0160 (PELV)
Norma - Limitación de corrientes armónicas de la red:
EN 61000-3-2
Norma - Seguridad eléctrica:
IEC 62368-1 (SELV)
Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos:
EN 50178
Norma - Tensión baja de protección:
IEC 62368-1 (SELV) und EN 60204-1 (PELV)
Norma - Separación segura:
DIN VDE 0100-410
Norma de seguridad de transformadores:
EN 61558-2-16
Homologaciones:
Homologaciones UL:
NEC Class 2 según UL 1310
Conformidad/Homologaciones:
SIL según IEC 61508:
0
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Directiva de baja tensión:
Conformidad con la directiva de baja tensión 2014/35/UE
Requisitos CEM de emisión de interferencias:
EN 61000-6-4
Requisitos CEM de inmunidad a interferencias:
EN 61000-6-2
Descarga de electricidad estática:
Normas/especificaciones:
EN 61000-6-3
Descarga en contacto:
6 kV (Severidad del ensayo 3)
Descarga en el aire:
8 kV (Severidad del ensayo 3)
Observación:
Criterio A
Campo electromagnético AF:
Gama de frecuencias:
10 kHz ... 15 kHz
Intensidad del campo de prueba:
10 V/m
Transitorios rápidos (Burst):
Entrada:
4 kV (Severidad del ensayo 4, asimétrica)
Salida:
0,5 kV (Severidad del ensayo 1, asimétrica)
Carga de tensión transitoria (Surge):
Perturbaciones conducidas:
Tensión:
3 V (Severidad del ensayo 2)
Caídas de tensión:
Emisión de interferencias:
Tensión radiointerferencia según EN 55011:
EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas / EMC 1
Radiointerferencias según EN 55011:
EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas / EMC 1
