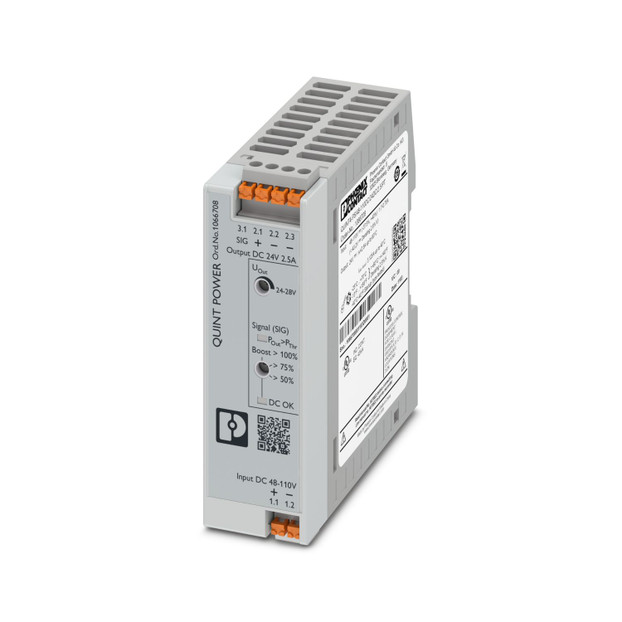

Convertidor DC/DC conmutado en primario, QUINT POWER Montaje sobre carril DIN, entrada: 48 V DC - 110 V DC, salida: 24 V DC / 2,5 A
Enlace al fabricante: QUINT4-PS/48-110DC/24DC/2.5/PT - Convertidor DC/DC
Especificaciones
Datos de entrada:
Margen de tensión nominal de entrada:
48 V DC ... 110 V DC
Rango de tensión de entrada:
48 V DC ... 110 V DC -37,5 % ...+40 %
Entrada de amplia gama:
sí
Rigidez dieléctrica máxima:
160 V DC (60 s)
Extracorriente de cierre:
típ. 8 A
Integral de corriente de irrupción (I2t):
típ. 0,1 A2s
Limitación de tensión de la corriente de cierre:
8 A
Tiempo de puenteo de fallo de red:
típ. 17 ms (110 V DC)
Absorción de corriente:
típ. 0,75 A (110 V DC)
Tiempo de conexión:
< 1 s
Fusible de entrada:
4 A (Lento, interno)
Selección del fusible adecuado para la protección de entrada:
10 A ... 16 A (Característica B, C, D, K o comparable)
Datos de salida:
Rendimiento:
típ. 93,7 % (110 V DC)
Característica de salida:
U/I Advanced
Tensión nominal de salida:
24 V DC
Rango de ajuste de la tensión de salida (Uset):
24 V DC ... 28 V DC (> 24 V DC, potencia constante)
Corriente nominal de salida (IN):
2,5 A
Boost estático (IBoost est.):
3,125 A (≤ 40 °C)
Boost dinámico (IDyn.Boost):
5 A (≤ 60 °C (4,9 s))
Resistente al cortocircuito:
sí
Vaciado constante:
sí
Derating:
> 60 °C (2,5 %/K de POut nom.)
Potencia de salida (PN):
60 W
Potencia de salida (PStat. Boost):
75 W
Potencia de salida (PDyn. Boost):
120 W
Resistencia de recirculación:
≤ 35 V DC
Protección contra sobretensión en la salida (OVP):
≤ 32 V DC
Ondulación residual:
< 20 mVPP
Desviación de regulación estático:
< 1 % (cambio de carga estático 10 % ... 90 %)
Desviación de regulación dinámico:
< 1 % (cambio de carga estático 10 % ... 90 %)
Desviación de regulación Modificación de la tensión de entrada:
< 1 % (cambio de carga estático 10 % ... 90 %)
Tiempo de ascenso:
< 1 s (UOUT (10 % ... 90 %))
Posibilidad de conexión en serie:
Sí
Disipación máxima de circuito abierto:
< 2,2 W
Disipación de carga nominal máxima:
< 4,8 W
Posibilidad de conexión en paralelo:
sí, para redundancia y aumento de potencia
Protección por fusible (lado secundario):
electrónico
Datos de conexión:
Entrada:
Posición:
3.x
Conexión de conductores:
Tipo de conexión:
Conexión push-in
rígido:
0,2 mm² ... 2,5 mm²
flexible:
0,25 mm² ... 2,5 mm²
flexible con puntera sin manguito de plástico:
0,25 mm² ... 2,5 mm²
flexible con puntera con manguito de plástico:
0,25 mm² ... 2,5 mm²
rígido (AWG):
24 ... 14
Longitud de pelado:
10 mm
Salida:
Señal:
Señalización:
Señalización LED:
Umbral de señales:
< 0,9 x USet (El LED parpadea en verde)
Salida de señal Configurable:
Digital:
22 mA
Default:
24 V CC para UOut > 0,9 x USet
Propiedades eléctricas:
Número de fases:
1,00
Tensión de aislamiento entrada/salida:
1,2 kV DC (Ensayo individual)
Frecuencia de conmutación:
70,00 kHz ... 250,00 kHz (Nivel de transductor principal)
Propiedades del artículo:
Tipo de producto:
Convertidores DC/DC
Familia de productos:
QUINT POWER
MTBF (IEC 61709, SN 29500):
> 230000 h (60 °C)
Propiedades de aislamiento:
Clase de protección:
II
Categoría de sobretensión (EN 61010-1):
II (≤ 5000 m)
Categoría de sobretensión (EN 62477-1):
III (≤ 2000 m)
Grado de polución:
2
Expectativa de vida útil (condensadores de electrolitos):
Corriente:
2,5 A
Temperatura:
30 °C
Tiempo:
50 ms
Texto adicional:
Severidad del ensayo 2
Dimensiones:
Dimensiones del artículo:
Anchura:
90 mm
Altura:
106 mm
Profundidad:
32 mm
Dimensiones del artículo con montaje alternativo:
Medida de montaje:
Distancia de montaje derecha/izquierda (activo):
15 mm / 15 mm (POut ≥50 %)
Distancia de montaje derecha/izquierda (pasivo):
5 mm / 5 mm (POut ≥50 %)
Distancia de montaje derecha/izquierda (activo, pasivo):
0 mm / 0 mm (POut ≤50 %)
Distancia de montaje arriba/abajo (activo):
30 mm / 30 mm (POut ≥50 %)
Distancia de montaje arriba/abajo (pasivo):
30 mm / 30 mm (POut ≥50 %)
Distancia de montaje arriba/abajo (activo, pasivo):
30 mm / 30 mm (POut ≤50 %)
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
alineable: PN ≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mmalineable: PN
Con pintura de protección:
no
Datos del material:
Clase de inflamabilidad según UL 94 (carcasa / bornes):
V0
Material de la carcasa:
Plástico
Ejecución de las carcasas:
Policarbonato (PC), UL 94 V0
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Temperatura ambiente (modelo testado Start-Up):
-40 °C
Altura de fijación:
≤ 5000 m (> 2000 m, observar derating)
Clase de clima:
3K3 (según EN 60721)
Humedad del aire máx. admisible (servicio):
≤ 95 % (a 25 °C, sin condensación)
Choque:
18 ms, 30g, por dirección en espacio (según IEC 60068-2-27)
Vibración (servicio):
< 15 Hz, amplitud ±2,5 mm; 15 Hz ... 100 Hz: 2,3 g 90 mín. (según IEC 60068-2-6)
Temp Code:
T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)
Normas y especificaciones:
Protección contra incendios en vehículos ferroviarios:
Denominación de norma:
Variación de red/baja tensión
Normas/disposiciones:
EN 61000-4-29
Seguridad de equipos de medición, control, regulación y laboratorio:
Tensión mínima de protección con aislamiento seguro:
Bajadas de tensión en la red eléctrica:
Homologaciones:
UL:
Marcado:
DNV GL
CSA:
SIQ:
Construcción naval:
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Requisitos CEM de emisión de interferencias:
EN 61000-6-4
Requisitos CEM de inmunidad a interferencias:
EN 61000-6-2
Requisitos CEM de la central eléctrica:
EN 61000-6-5
Emisiones conducidas:
Normas/especificaciones:
EN 61000-4-10
Emisión de interferencias:
Perturbaciones electromagnéticas conducidas DNV GL:
DNV:
Clase B
Perturbaciones electromagnéticas radiadas DNV GL:
Descarga de electricidad estática:
Descarga en contacto:
8 kV (Severidad del ensayo 4)
Descarga en el aire:
15 kV (Severidad del ensayo 4)
Observación:
Criterio A
Campo electromagnético AF:
Gama de frecuencias:
50 Hz ... 60 Hz
Intensidad del campo de prueba:
100 A/m
Transitorios rápidos (Burst):
Entrada:
2 kV (Severidad del ensayo 4, asimétrica)
Salida:
2 kV (Severidad del ensayo 3, asimétrica)
Señal:
2 kV (Severidad del ensayo 4, asimétrica)
Carga de tensión transitoria (Surge):
Perturbaciones conducidas:
Entrada/salida/señal:
asimétrico
Tensión:
1 kV
Campo magnético con frecuencia de la técnica de la energía:
Frecuencia:
300 Hz
Caídas de tensión:
Error de tensión:
0 %
Número de periodos:
0,5 / 1 / 5 / 50 periodos
Campo magnético en forma de onda:
Perturbaciones asimétricas por cable:
Nivel de prueba 1:
100 kHz
Nivel de prueba 2:
1 MHz
Nivel de prueba 3:
1,5 kHz 15 kHz (Severidad del ensayo 3)
Nivel de prueba 4:
15 kHz 150 kHz (Severidad del ensayo 3)
Nivel de prueba 5:
16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Severidad del ensayo 3)
Nivel de prueba 6:
0 Hz 16,7 Hz 50 Hz 60 Hz (Severidad del ensayo 3)
Componente AC en la tensión continua:
Componente AC:
10 % (UN)
Onda oscilante atenuada:
Entrada, salida (nivel de prueba 1):
1 MHz (Severidad del ensayo 2, simétrica)
Entrada, salida (nivel de prueba 2):
1 MHz (Severidad del ensayo 2, asimétrica)
Señales (nivel de prueba 1):
1 MHz (Severidad del ensayo 2, simétrica)
Señales (nivel de prueba 2):
1 MHz (Severidad del ensayo 2, asimétrica)
Campo magnético oscilante atenuado:
Criterios:
Criterio A:
Comportamiento de servicio normal dentro de los límites determinados.
Criterio B:
Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato.
Criterio C:
Efectos adversos temporales en el rendimiento que el equipo corrige automáticamente o que pueden restablecerse accionando los elementos de mando.
