Descripción

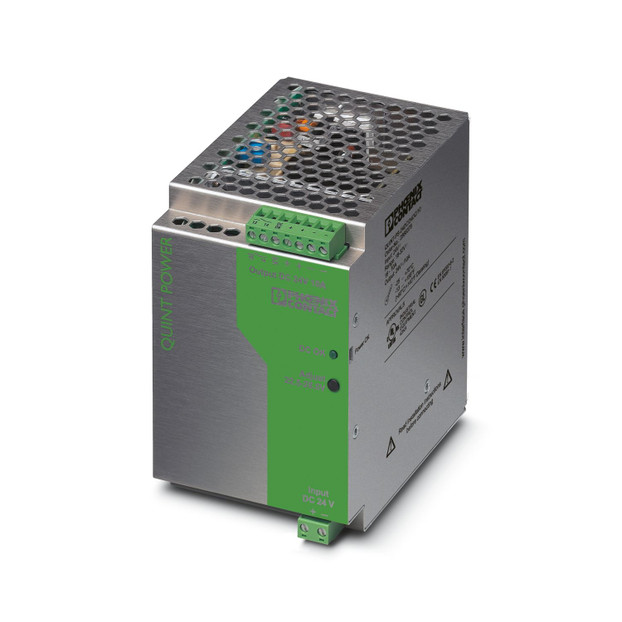

Transformador QUINT DC-DC, conmutado en primario, entrada: 24 V DC, salida: 24 V DC/10 A
Enlace al fabricante: QUINT-PS- 24DC/24DC/10 - Convertidor DC/DC
Especificaciones
Datos de entrada:
Tensión de entrada:
24 V DC
Margen de tensión nominal de entrada:
24 V DC
Rango de tensión de entrada:
18 V DC ... 32 V DC
Entrada de amplia gama:
sí
Margen de tensión de entrada DC:
18 V DC ... 32 V DC
Tipo de tensión de la tensión de alimentación:
CC
Extracorriente de cierre:
< 20 A (típico)
Integral de corriente de irrupción (I2t):
0,3 A2s
Gama de frecuencias DC:
0 Hz
Tiempo de puenteo de fallo de red:
> 3 ms (24 V DC)
Absorción de corriente:
típ. 11,4 A (24 V)
Circuito de protección:
Protección contra sobretensiones transitorias; Varistor
Tiempo de conexión típico:
< 1 s
Fusible de entrada:
25 A (Lento, interno)
Datos de salida:
Rendimiento:
> 88 %
Tensión nominal de salida:
24 V DC ±1 %
Rango de ajuste de la tensión de salida (Uset):
22,5 V DC ... 28,5 V DC (> 24 V DC, limitado por constante de potencia)
Corriente nominal de salida (IN):
10 A (-25 °C ... 60 °C)
Derating:
60 °C ... 70 °C (2,5 %/K)
Resistencia de recirculación:
35 V DC
Protección contra sobretensión en la salida (OVP):
< 35 V DC
Carga capacitiva máxima:
Ilimitado
Limitación de corriente activa:
Aprox. 18 A
Desviación de regulación:
< 0,1 % (cambio de tensión de entrada ±10 %)
Ondulación residual:
< 60 mVPP
Potencia de salida:
240 W
Disipación máxima de circuito abierto:
< 2 W
Disipación de carga nominal máxima:
< 28 W
Tiempo de ascenso:
< 2 ms (UOUT (10 % ... 90 %))
Posibilidad de conexión en paralelo:
sí, para redundancia y aumento de potencia
Posibilidad de conexión en serie:
Sí
Señal: DC-OK, activa:
Descripción de la salida:
UOUT > 21,5 V: Contacto cerrado
Tensión de conmutación máxima:
≤ 30 V AC/DC
Tensión de salida:
+ 24 V DC
Corriente de carga constante:
≤ 1 A
Señal: DC-OK, sin potencial:
Datos de conexión:
Entrada:
Tipo de conexión:
Conexión por tornillo enchufable
Sección de conductor rígido mín.:
0,2 mm²
Sección de conductor rígido máx.:
2,5 mm²
Sección de conductor flexible mín.:
0,2 mm²
Sección de conductor flexible máx.:
2,5 mm²
Sección de conductor AWG mín.:
24
Sección de conductor AWG máx.:
12
Longitud de pelado:
7 mm
Rosca de tornillo:
M3
Par de apriete mín.:
0,5 Nm
Par de apriete máx.:
0,6 Nm
Salida:
Señal:
Señalización:
Tipo de señalización:
Salida conmutada activa
Indicación de la tensión de servicio:
LED verde
Salida de señal: DC-OK, activa:
Indicación de estado:
LED "DC OK" verde
Salida de señal: DC-OK, sin potencial:
Propiedades eléctricas:
Número de fases:
1
Tensión de aislamiento entrada/salida:
1,5 kV (ensayo de tipo)
Propiedades del artículo:
Tipo de producto:
Convertidores DC/DC
Familia de productos:
QUINT POWER
MTBF (IEC 61709, SN 29500):
> 500000 h
Propiedades de aislamiento:
Clase de protección:
III
Grado de polución:
2
Dimensiones:
Esquema de dimensiones:
Anchura:
122 mm
Altura:
130 mm
Profundidad:
83 mm
Medida de montaje:
Distancia de montaje derecha/izquierda:
0 mm / 0 mm (≤ 70 °C)
Distancia de montaje derecha/izquierda (activo):
15 mm / 15 mm (≤ 70 °C)
Distancia de montaje arriba/abajo:
50 mm / 50 mm (≤ 70 °C)
Distancia de montaje arriba/abajo (activo):
50 mm / 50 mm (≤ 70 °C)
Montaje alternativo:
Montaje:
Indicaciones de montaje:
alineable: horizontal 0 mm, vertical 50 mm
Posición de montaje:
Carril horizontal NS 35, EN 60715
Con pintura de protección:
no
Datos del material:
Material de la carcasa:
Metal
Ejecución de las carcasas:
AluNox (AlMg1)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Clase de clima:
3K3 (según EN 60721)
Humedad del aire máx. admisible (servicio):
95 % (a 25 °C, sin condensación)
Choque:
18 ms, 30g, por dirección en espacio (según IEC 60068-2-27)
Vibración (servicio):
15 Hz ... 150 Hz, 2,3g, 90 min.
Normas y especificaciones:
Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos:
EN 50178/VDE 0160 (PELV)
Norma - Seguridad eléctrica:
EN 60950-1/VDE 0805 (SELV)
Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos:
EN 50178
Norma - Tensión baja de protección:
EN 60204 (PELV)
Norma - Separación segura:
DIN VDE 0100-410
Norma de seguridad de transformadores:
EN 61558-2-17
Homologaciones:
Homologación para la construcción naval:
DNV GL (EMC A), ABS
Homologaciones UL:
UL/C-UL Listed UL 1604 Class I, Division 2, Groups A, B, C, D
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM 89/336/CEE
Resistencia a interferencias:
EN 61000-6-2:2005
Descarga de electricidad estática:
Normas/especificaciones:
EN 61000-6-3
Carcasa:
Nivel 3
Descarga en contacto:
8 kV
Descarga en el aire:
8 kV
Observación:
Criterio A
Campo electromagnético AF:
Gama de frecuencias:
0,15 MHz ... 80 MHz
Intensidad del campo de prueba:
10 V/m
Transitorios rápidos (Burst):
Entrada:
2 kV (Nivel 3 - asimétrico)
Salida:
2 kV (Nivel 3 - asimétrico)
Señal:
1 kV (Nivel 2 - asimétrico)
Carga de tensión transitoria (Surge):
Entrada/salida:
2 kV (Nivel 3 - asimétrico)
Entrada/Salida/Señal:
1 kV (Nivel 3 - asimétrico)
Perturbaciones conducidas:
Entrada/salida/señal:
Nivel 3 - asimétrico
Tensión:
10 V
Caídas de tensión:
Emisión de interferencias:
Tensión radiointerferencia según EN 55011:
EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas
Radiointerferencias según EN 55011:
EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas
