Descripción
En proyectos nuevos, utilice el siguiente artículo: 2904627 QUINT4-PS/3AC/48DC/20. Fuentes de alimentación conmutadas de primario QUINT POWER, Conexión por tornillo, Montaje sobre carril DIN, SFB Technology (Selective Fuse Breaking), entrada: 3 fásico, salida: 48 V DC / 20 A, ajustable desde 30 V DC ... 56 V DC

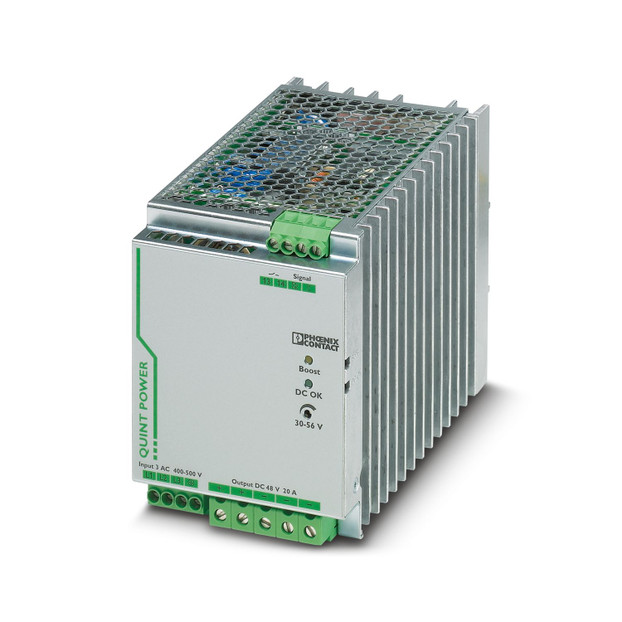

Enlace al fabricante: QUINT-PS/3AC/48DC/20 - Fuente de alimentación
Especificaciones
Datos de entrada:
 Funcionamiento AC:

Margen de tensión nominal de entrada:
500 V DC ... 600 V DC
Rango de tensión de entrada:
500 V DC ... 600 V DC -10 % ... +33 % (mid-point earthed)
Tipo de tensión de la tensión de alimentación:
CC
Extracorriente de cierre:
< 20 A (típico)
Integral de corriente de irrupción (I2t):
< 1 A2s
Limitación de tensión de la corriente de cierre:
20 A
Gama de frecuencias AC:
45 Hz ... 65 Hz
Gama de frecuencias DC:
0 Hz
Tiempo de puenteo de fallo de red:
> 35 ms (500 V AC)
Absorción de corriente:
1,9 A (600 V DC)
Potencia nominal absorbida:
1386 VA
Circuito de protección:
Protección contra sobretensiones transitorias; Varistor
Tiempo de conexión típico:
< 1 s
Fusible previo admitido:
B6 B10 B16 AC:
Fusible previo CC admitido:
DC: Conectar previamente el fusible adecuado
Selección del fusible adecuado para la protección de entrada:
1x 6 A ≥ 1000 V DC (10 x 38 mm, 30 kA L/R = 2 ms)
Corriente de derivación a tierra (PE):
< 3,5 mA
Funcionamiento DC:
 Datos de salida:

Rendimiento:
típ. 93 % (400 V AC)
Característica de salida:
U/I
Tensión nominal de salida:
48 V DC ±1 %
Rango de ajuste de la tensión de salida (Uset):
30 V DC ... 56 V DC (> 48 V DC, limitado por constante de potencia)
Corriente nominal de salida (IN):
20 A
POWER BOOST (IBoost):
22,5 A (-25 °C ... 40 °C permanentemente, UOUT = 48 V DC)
Boost estático (IBoost est.):
22,5 A
Selective Fuse Breaking (ISFB):
100 A (12 ms)
Disparo magnético de fusible:
B2 / B4 / B6 / B10 / C2 / C4 / C6
Derating:
60 °C ... 70 °C (2,5 %/K)
Resistencia de recirculación:
máx. 60 V DC
Protección contra sobretensión en la salida (OVP):
< 60 V DC
Limitación de corriente activa:
aprox. IBOOST = 22,5 A (en caso de cortocircuito)
Desviación de regulación:
< 0,1 % (cambio de tensión de entrada ±10 %)
Ondulación residual:
< 50 mVPP (con valores nominales)
Potencia de salida:
1080 W
Disipación máxima de circuito abierto:
24 W
Disipación de carga nominal máxima:
70 W
Tiempo de ascenso:
< 0,5 ms (UOUT (10 % ... 90 %))
Posibilidad de conexión en paralelo:
sí, para redundancia y aumento de potencia
Posibilidad de conexión en serie:
Sí
Señal: DC-OK, activa:

Descripción de la salida:
IOUT > IN: Señal "high"
Margen de tensión de activación:
18 V DC ... 24 V DC
Corriente de conexión máxima:
≤ 20 mA (resistente al cortocircuito)
Corriente de carga constante:
≤ 20 mA
Señal: DC-OK, sin potencial:

Tensión de conmutación máxima:
24 V DC
Señal: POWER BOOST, activa:

Tensión de salida:
+ 48 V DC
Datos de conexión:
 Entrada:

Tipo de conexión:
Conexión por tornillo
Sección de conductor rígido mín.:
0,2 mm²
Sección de conductor rígido máx.:
6 mm²
Sección de conductor flexible mín.:
0,2 mm²
Sección de conductor flexible máx.:
4 mm²
Sección de conductor AWG mín.:
18
Sección de conductor AWG máx.:
10
Longitud de pelado:
10 mm
Rosca de tornillo:
M3
Par de apriete mín.:
0,5 Nm
Par de apriete máx.:
0,6 Nm
Salida:
 Señal:
 Señalización:

Tipo de señalización:
Contacto de relé
Salida de señal: DC-OK, activa:

Indicación de estado:
IOUT > IN: LED "BOOST" amarillo
Observación acerca de la indicación de estado:
UOUT < 0,9 x UN: El LED "DC OK" parpadea
Salida de señal: DC-OK, sin potencial:
 Salida de señal: POWER BOOST, activa:
 Propiedades eléctricas:

Número de fases:
3
Tensión de aislamiento entrada/salida:
2 kV AC (Ensayo individual)
Tensión de aislamiento salida/PE:
500 V DC (Ensayo individual)
Tensión de aislamiento entrada/PE:
2 kV AC (Ensayo individual)
Propiedades del artículo:

Tipo de producto:
Fuente de alimentación
Familia de productos:
QUINT POWER
MTBF (IEC 61709, SN 29500):
> 509000 h (40 °C)
Propiedades de aislamiento:

Clase de protección:
I
Categoría de sobretensión (EN 61010-1):
II (≤ 5000 m)
Categoría de sobretensión (EN 62477-1):
III (≤ 2000 m)
Categoría de sobretensión (EN 61558-2-16):
II (≤ 5000 m)
Grado de polución:
2
Dimensiones:

Anchura:
176 mm
Altura:
130 mm
Profundidad:
99 mm
Medida de montaje:

Distancia de montaje derecha/izquierda:
5 mm / 5 mm
Distancia de montaje arriba/abajo:
50 mm / 50 mm
Montaje alternativo:
 Montaje:

Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
alineable: PN ≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mmalineable: PN
Posición de montaje:
Carril horizontal NS 35, EN 60715
Con pintura de protección:
no
Datos del material:

Material de la carcasa:
Metal
Material carcasa:
Chapa de acero galvanizada
Ejecución de las carcasas:
Chapa de acero galvanizada
Condiciones medioambientales y de vida útil:
 Condiciones ambientales:

Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Temperatura ambiente (modelo testado Start-Up):
-40 °C
Altura de fijación:
5000 m
Clase de clima:
3K3 (según EN 60721)
Humedad del aire máx. admisible (servicio):
≤ 95 % (a 25 °C, sin condensación)
Choque:
18 ms, 30g, por dirección en espacio (según IEC 60068-2-27)
Vibración (servicio):
15 Hz ... 150 Hz, 2,3g, 90 min.
Temp Code:
T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)
Normas y especificaciones:

Aplicaciones para trenes:
EN 50121-3-2
Norma - Limitación de corrientes armónicas de la red:
EN 61000-3-2
Norma - Seguridad eléctrica:
IEC 61010-2-201 (SELV)
Norma - Seguridad de los aparatos:
BG (comprobado tipo de construcción)
Norma - admisión médica:
IEC 60601-1, 2 x MOOP
Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos:
EN 50178
Norma - Tensión baja de protección:
IEC 61010-2-201 (PELV)
Norma - Separación segura:
IEC 61010-2-201
Norma: Seguridad para equipos de medición, control, regulación y laboratorio:
IEC 61010-1
Norma de seguridad de transformadores:
IEC 61558-2-17
Homologaciones:

CSA:
CSA-C22.2 No. 107.1-01
Homologaciones UL:
UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
Datos CEM:

Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Directiva de baja tensión:
Conformidad con la directiva de baja tensión 2014/35/UE
Requisitos CEM de emisión de interferencias:
EN 61000-6-4
Requisitos CEM de inmunidad a interferencias:
EN 61000-6-2
Descarga de electricidad estática:

Normas/especificaciones:
EN 61000-4-6
Descarga en contacto:
8 kV (Severidad del ensayo 4)
Descarga en el aire:
15 kV (Severidad del ensayo 4)
Observación:
Criterio A
Campo electromagnético AF:

Gama de frecuencias:
0,15 MHz ... 80 MHz
Intensidad del campo de prueba:
10 V/m (Severidad del ensayo 3)
Transitorios rápidos (Burst):

Entrada:
6 kV (Severidad del ensayo 4, asimétrica)
Salida:
2 kV (Severidad del ensayo 3, asimétrica)
Señal:
1 kV (Severidad del ensayo 2, asimétrica)
Carga de tensión transitoria (Surge):
 Perturbaciones conducidas:

Entrada/salida/señal:
asimétrico
Tensión:
10 V (Severidad del ensayo 3)
Criterios:

Criterio A:
Comportamiento de servicio normal dentro de los límites determinados.
Criterio B:
Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato.
