Descripción

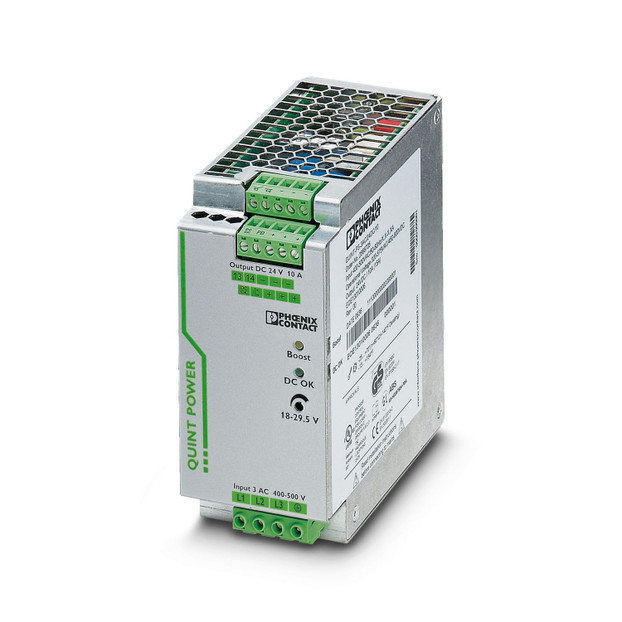

En proyectos nuevos, utilice el siguiente artículo: 2904621 QUINT4-PS/3AC/24DC/10. Fuentes de alimentación conmutadas de primario QUINT POWER, Conexión por tornillo enchufable, SFB Technology (Selective Fuse Breaking), entrada: 3 fásico, salida: 24 V DC / 10 A, ajustable desde 18 V DC ... 29,5 V DC, 450 V DC ... 800 V DC
Enlace al fabricante: QUINT-PS/3AC/24DC/10 - Fuente de alimentación
Especificaciones
Datos de entrada:
Funcionamiento AC:
Margen de tensión nominal de entrada:
500 V DC ... 600 V DC
Rango de tensión de entrada:
500 V DC ... 600 V DC -10 % ... +33 % (mid-point earthed)
Margen de tensión de entrada DC:
450 V DC ... 800 V DC
Tipo de tensión de la tensión de alimentación:
CC
Extracorriente de cierre:
< 15 A (a 25 °C)
Integral de corriente de irrupción (I2t):
< 1,5 A2s
Limitación de tensión de la corriente de cierre:
15 A
Gama de frecuencias AC:
45 Hz ... 65 Hz
Gama de frecuencias DC:
0 Hz
Tiempo de puenteo de fallo de red:
> 46 ms (500 V AC)
Absorción de corriente:
0,7 A (600 V CC)
Potencia nominal absorbida:
411 VA
Circuito de protección:
Protección contra sobretensiones transitorias; Varistor, descargador de gas
Factor de potencia:
0,62
Tiempo de conexión típico:
< 0,45 s
Fusible previo admitido:
B6 B10 B16 AC:
Fusible previo CC admitido:
DC: Conectar previamente el fusible adecuado
Selección del fusible adecuado para la protección de entrada:
1x 6 A ≥ 1000 V DC (10 x 38 mm, 30 kA L/R = 2 ms)
Corriente de derivación a tierra (PE):
< 3,5 mA
Funcionamiento DC:
Datos de salida:
Rendimiento:
típ. 93 % (400 V AC)
Característica de salida:
U/I
Tensión nominal de salida:
24 V DC ±1 %
Rango de ajuste de la tensión de salida (Uset):
18 V DC ... 29,5 V DC (> 24 V DC, limitado por constante de potencia)
Corriente nominal de salida (IN):
10 A
POWER BOOST (IBoost):
15 A (-25 °C ... 40 °C permanentemente, UOUT = 24 V DC)
Boost estático (IBoost est.):
15 A
Selective Fuse Breaking (ISFB):
60 A (12 ms)
Disparo magnético de fusible:
B2 / B4 / B6 / C2 / C4
Derating:
60 °C ... 70 °C (2,5 %/K)
Resistencia de recirculación:
máx. 35 V DC
Protección contra sobretensión en la salida (OVP):
< 35 V DC
Desviación de regulación:
< 0,1 % (cambio de tensión de entrada ±10 %)
Ondulación residual:
< 20 mVPP (con valores nominales)
Potencia de salida:
360 W
Puntas de conexión Carga nominal:
< 20 mVPP (con valores nominales, 20 MHz)
Disipación máxima de circuito abierto:
7 W
Disipación de carga nominal máxima:
19 W
Tiempo de ascenso:
< 0,15 s (UOUT (10 % ... 90 %))
Posibilidad de conexión en paralelo:
sí, para redundancia y aumento de potencia
Posibilidad de conexión en serie:
Sí
Señal: DC-OK, activa:
Descripción de la salida:
IOUT > IN: Señal "high"
Tensión de conmutación máxima:
+ 24 V DC
Margen de tensión de activación:
18 V DC ... 24 V DC
Tensión de salida:
+ 24 V DC
Corriente de conexión máxima:
≤ 20 mA (resistente al cortocircuito)
Corriente de carga constante:
≤ 20 mA
Señal: DC-OK, sin potencial:
Señal: POWER BOOST, activa:
Datos de conexión:
Entrada:
Tipo de conexión:
Conexión por tornillo enchufable
Sección de conductor rígido mín.:
0,2 mm²
Sección de conductor rígido máx.:
2,5 mm²
Sección de conductor flexible mín.:
0,2 mm²
Sección de conductor flexible máx.:
2,5 mm²
Sección de conductor AWG mín.:
16
Sección de conductor AWG máx.:
12
Longitud de pelado:
7 mm
Rosca de tornillo:
M3
Par de apriete mín.:
0,5 Nm
Par de apriete máx.:
0,6 Nm
Salida:
Señal:
Señalización:
Tipo de señalización:
Contacto de relé
Indicación de la tensión de servicio:
LED verde
Salida de señal: DC-OK, activa:
Indicación de estado:
IOUT > IN: LED "BOOST" amarillo
Observación acerca de la indicación de estado:
UOUT < 0,9 x UN: El LED "DC OK" parpadea
Salida de señal: DC-OK, sin potencial:
Salida de señal: POWER BOOST, activa:
Propiedades eléctricas:
Número de fases:
3
Tensión de aislamiento entrada/salida:
2 kV AC (Ensayo individual)
Tensión de aislamiento salida/PE:
500 V DC (Ensayo individual)
Tensión de aislamiento entrada/PE:
2 kV AC (Ensayo individual)
Propiedades del artículo:
Tipo de producto:
Fuente de alimentación
Familia de productos:
QUINT POWER
MTBF (IEC 61709, SN 29500):
> 280000 h (60 °C)
Propiedades de aislamiento:
Clase de protección:
I
Categoría de sobretensión (EN 61010-1):
II (≤ 5000 m)
Categoría de sobretensión (EN 62477-1):
III (≤ 2000 m)
Grado de polución:
2
Dimensiones:
Anchura:
122 mm
Altura:
130 mm
Profundidad:
63 mm
Medida de montaje:
Distancia de montaje derecha/izquierda (activo):
15 mm / 15 mm
Distancia de montaje arriba/abajo (activo):
50 mm / 50 mm
Montaje alternativo:
Montaje:
Indicaciones de montaje:
alineable: PN ≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mmalineable: PN
Posición de montaje:
Carril horizontal NS 35, EN 60715
Con pintura de protección:
no
Datos del material:
Material de la carcasa:
Metal
Ejecución del capuchón:
Chapa de acero galvanizado, sin cromo (VI)
Ejecución de los elementos laterales:
Aluminio
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Temperatura ambiente (modelo testado Start-Up):
-40 °C
Altura de fijación:
≤ 5000 m (> 2000 m, observar derating)
Clase de clima:
3K3 (según EN 60721)
Humedad del aire máx. admisible (servicio):
≤ 95 % (a 25 °C, sin condensación)
Choque:
18 ms, 30g, por dirección en espacio (según IEC 60068-2-27)
Vibración (servicio):
15 Hz ... 150 Hz, 2,3g, 90 min.
Temp Code:
T4A (-25 ... +60 °C)
Normas y especificaciones:
Aplicaciones para trenes:
EN 50121-3-2
Norma - Limitación de corrientes armónicas de la red:
EN 61000-3-2
Norma - Seguridad eléctrica:
IEC 61010-2-201 (SELV)
Norma - Seguridad de los aparatos:
GS (Seguridad Verificada)
Norma - admisión médica:
IEC 60601-1, 2 x MOOP
Norma - Protección contra corrientes corpóreas peligrosas, exigencias básicas para la separación segura de aparatos eléctricos:
EN 50178
Norma - Tensión baja de protección:
IEC 61010-2-201 (PELV)
Norma - Separación segura:
IEC 61010-2-201
Norma: Seguridad para equipos de medición, control, regulación y laboratorio:
IEC 61010-1
Norma - resistencia a sobretensiones:
VDE 0160 (curva W2)
Homologación: requisito de la industria de semiconductores con respecto a interrupciones de tensión de red.:
SEMI F47-0706 Certificado de cumplimiento
Homologaciones:
CSA:
CSA-C22.2 No. 107.1-01
Homologación para la construcción naval:
DNV GL (EMC B), ABS, LR, RINA, NK, BV
Homologaciones UL:
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4A (Hazardous Location)
Conformidad/Homologaciones:
SIL según IEC 61508:
0
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Directiva de baja tensión:
Conformidad con la directiva de baja tensión 2014/35/UE
Requisitos CEM de emisión de interferencias:
EN 61000-6-4
Requisitos CEM de inmunidad a interferencias:
EN 61000-6-2
Descarga de electricidad estática:
Normas/especificaciones:
EN 61000-6-3
Descarga en contacto:
8 kV (Severidad del ensayo 4)
Descarga en el aire:
15 kV (Severidad del ensayo 4)
Observación:
Criterio A
Campo electromagnético AF:
Gama de frecuencias:
0,15 MHz ... 80 MHz
Intensidad del campo de prueba:
10 V/m (Severidad del ensayo 3)
Transitorios rápidos (Burst):
Entrada:
6 kV (Severidad del ensayo 4, asimétrica)
Salida:
2 kV (Severidad del ensayo 3, asimétrica)
Señal:
1 kV (Severidad del ensayo 2, asimétrica)
Carga de tensión transitoria (Surge):
Perturbaciones conducidas:
Entrada/salida/señal:
asimétrico
Tensión:
10 V (Severidad del ensayo 3)
Emisión de interferencias:
Tensión radiointerferencia según EN 55011:
EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas
Radiointerferencias según EN 55011:
EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas
Criterios:
Criterio A:
Comportamiento de servicio normal dentro de los límites determinados.
Criterio B:
Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato.
