Descripción

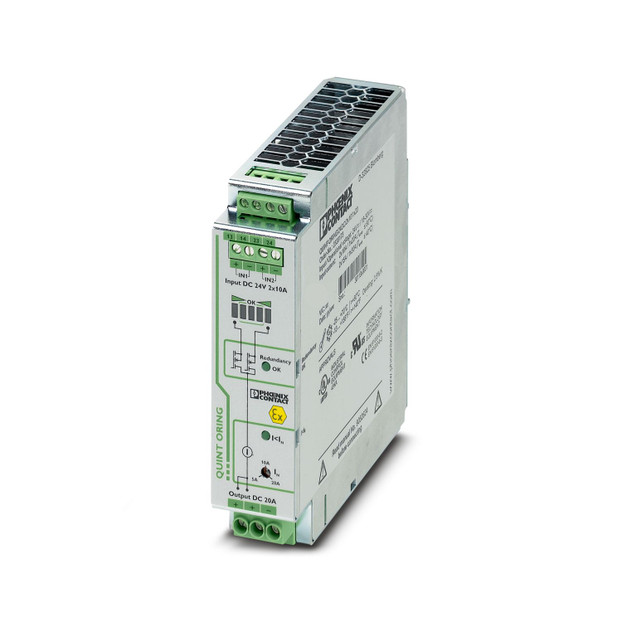

Módulo de redundancia QUINT activo para montaje sobre carril DIN con tecnología ACB (Auto Current Balancing) y funciones de monitorización, entrada: 24 V DC, salida: 24 V DC/2 x 10 A o 1 x 20 A, incluido adaptador montado para carril DIN universal UTA 107/30
Enlace al fabricante: QUINT-ORING/24DC/2X10/1X20 - Módulo de redundancia, con pintura de protección
Especificaciones
Datos de entrada:
Funcionamiento DC:
Margen de tensión nominal de entrada:
24 V DC
Rango de tensión de entrada:
18 V DC ... 28 V DC (SELV)
Margen de tensión de entrada DC:
18 V DC ... 28 V DC (SELV)
Tipo de tensión de la tensión de alimentación:
CC
Protección contra inversión de polaridad:
Sí, < 60 V
Corriente de entrada nominal (IN):
1x 20 A (-25 °C ... 60 °C)
Corriente máxima Imáx.:
1x 120 A (12 ms, SFB Technology)
Protección contra sobretensiones transitorias:
varistor
Caída de tensión entrada/salida:
0,1 V (IOUT = 20 A)
Datos de salida:
Rendimiento:
> 98 %
Tensión nominal de salida:
UIn - 0,1 V
Corriente nominal de salida (IN):
10 A (Redundancia)
Boost estático (IBoost est.):
1x 30 A
Selective Fuse Breaking (ISFB):
1x 120 A (12 ms)
Derating:
60 °C ... 70 °C (2,5 %/K)
Protección contra sobretensión en la salida (OVP):
< 32 V DC
Disipación de carga nominal máxima:
2 W (IOUT = 20 A)
Posibilidad de conexión en serie:
no
Señal: Redundancy OK, 13/14:
Descripción de la salida:
Contacto cerrado: Δ UIN ≤ 300 mV
Tensión de conmutación máxima:
máx. 30 V AC/DC
Corriente de conexión máxima:
≤ 100 mA (resistente al cortocircuito)
Señal: ACB (Auto Current Balance) OK, 23/24:
Datos de conexión:
Entrada:
Tipo de conexión:
Conexión por tornillo
Sección de conductor rígido mín.:
0,2 mm²
Sección de conductor rígido máx.:
4 mm²
Sección de conductor flexible mín.:
0,2 mm²
Sección de conductor flexible máx.:
2,5 mm²
Sección de conductor AWG mín.:
24
Sección de conductor AWG máx.:
12
Longitud de pelado:
7 mm
Rosca de tornillo:
M3
Par de apriete mín.:
0,5 Nm
Par de apriete máx.:
0,6 Nm
Salida:
Señal:
Señalización:
Tipo de señalización:
Contacto de relé, flotante, corriente limitada
Salida de señal: Redundancy OK, 13/14:
Indicación de estado:
LED ACB OK
Observación acerca de la indicación de estado:
Bargrafo LED verde
Color:
verde
Salida de señal: ACB (Auto Current Balance) OK, 23/24:
Propiedades eléctricas:
Tensión de aislamiento entrada, salida/carcasa:
500 V AC (710 V DC)
Propiedades del artículo:
Tipo de producto:
Módulo de redundancia
Familia de productos:
QUINT ORING
MTBF (IEC 61709, SN 29500):
> 1000000 h (40 °C)
LED:
sí
Propiedades de aislamiento:
Clase de protección:
III
Grado de polución:
2
Dimensiones:
Anchura:
122 mm
Altura:
130 mm
Profundidad:
35 mm
Medida de montaje:
Distancia de montaje derecha/izquierda:
5 mm / 5 mm
Distancia de montaje arriba/abajo:
50 mm / 50 mm
Montaje alternativo:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
alineable: PN ≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mmalineable: PN
Posición de montaje:
Carril horizontal NS 35, EN 60715
Datos del material:
Clase de inflamabilidad según UL 94 (carcasa / bornes):
V0
Material de la carcasa:
Metal
Ejecución de las carcasas:
Aluminio (AlMg3)
Ejecución del capuchón:
Chapa de acero galvanizado, sin cromo (VI)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Temperatura ambiente (modelo testado Start-Up):
-40 °C
Altura de fijación:
2000 m
Clase de clima:
3K22 (según EN 60721-3-3)
Humedad del aire máx. admisible (servicio):
≤ 100 % (a 25 °C, sin condensación)
Choque:
18 ms, 30g, por dirección en espacio (según IEC 60068-2-27)
Vibración (servicio):
15 Hz ... 150 Hz, 2,3g tv = 90 min
Temp Code:
T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)
Normas y especificaciones:
Norma - Seguridad eléctrica:
IEC 62368-1 (SELV)
Prueba de gases nocivos:
ISA-S71.04-1985 G3 Harsh Group A
Homologaciones:
Homologación para la construcción naval:
DNV, NK
Homologaciones UL:
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
ATEX:
Marcado:
DEKRA 20ATEX0136 X
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Directiva de baja tensión:
Conformidad con la directiva de baja tensión 2014/35/UE
Requisitos CEM de emisión de interferencias:
EN 61000-6-4
Requisitos CEM de inmunidad a interferencias:
EN 61000-6-2
Descarga de electricidad estática:
Normas/especificaciones:
EN 61000-6-3
Descarga en contacto:
8 kV (Severidad del ensayo 4)
Descarga en el aire:
15 kV (Severidad del ensayo 4)
Observación:
Criterio A
Campo electromagnético AF:
Gama de frecuencias:
0,15 MHz ... 80 MHz
Intensidad del campo de prueba:
10 V/m (Severidad del ensayo 3)
Transitorios rápidos (Burst):
Entrada:
2 kV (Severidad del ensayo 3, asimétrica)
Salida:
2 kV (Severidad del ensayo 3, asimétrica)
Señal:
1 kV (Severidad del ensayo 3, asimétrica)
Carga de tensión transitoria (Surge):
Perturbaciones conducidas:
Entrada/salida/señal:
asimétrico
Tensión:
10 V (Severidad del ensayo 3)
Emisión de interferencias:
Tensión radiointerferencia según EN 55011:
EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas
Radiointerferencias según EN 55011:
EN 55011 (EN 55022) Clase B Campo de aplicación en la industria y en viviendas
Criterios:
Criterio A:
Comportamiento de servicio normal dentro de los límites determinados.
Criterio B:
Alteración transitoria del comportamiento de servicio, que es corregida por el propio aparato.
