Descripción
Contador de energía trifásico para medir la potencia activa con medición directa en redes de hasta 480 V/100 A, con interfaz RS-485 y 2 salidas de pulsos, temperatura de servicio hasta +70 °C, certificado según la Directiva MID

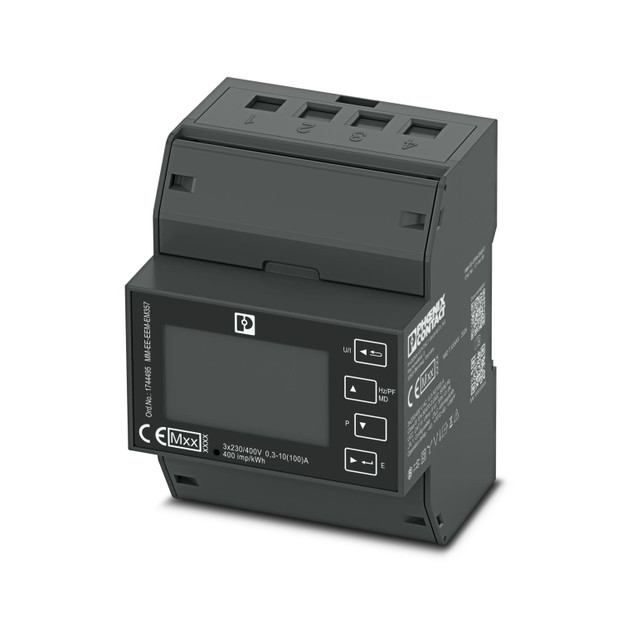

Enlace al fabricante: MM-EE-EEM-EM357 - Equipo de medición
Especificaciones
Notas:
Nota sobre el uso:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Propiedades del artículo:
Tipo de producto:
Contador de energía
Familia de productos:
ESSENTIAL edition
Propiedades de aislamiento:
Clase de protección:
II
Pantalla:
Versión de la pantalla:
Indicación LCD con iluminación de fondo, blanca
Propiedades eléctricas:
Rigidez dieléctrica:
4 kV (EN 50470-3)
Datos de entrada:
Rango de tensión de entrada:
100 V AC ... 276 V AC (Ph/N)
Margen de corriente de entrada:
100 A AC (Medición directa)
Consumo de potencia:
10 VA (2 W)
Gama de frecuencias:
50 Hz ... 60 Hz
Energía activa (EN 50470-3):
Clase B
Energía activa (IEC 62053-21):
Clase 1
Energía reactiva (IEC 62053-23):
Clase 2
Datos de salida:
Salida de impulsos:
Descripción de la salida:
Pasivo optoaislado
Tensión de conmutación máxima:
27 V DC
Corriente de conmutación máxima:
27 mA
Datos de conexión:
Conexión de medición:
Denominación:
otras conexiones
Conexión de conductores:
Tipo de conexión:
Conexión por tornillo
rígido:
0,5 mm² ... 1,5 mm²
AWG:
26 ... 14
Longitud de pelado:
6 mm
Par de apriete:
0,2 Nm
otras conexiones:
Interfaces:
Comunicación::
Protocolo de comunicación:
Modbus/RTU
Estándar de comunicación:
RS-485
Rango de velocidad de transmisión:
2400 Bit/s ... 38400 Bit/s
Paridad:
impar, par, sin
Dimensiones:
Dimensiones del artículo:
Anchura:
72 mm
Altura:
100 mm
Profundidad:
66 mm
Unidad de división:
4 UD
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20 (Conexiones)
Temperatura ambiente (servicio):
-40 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 70 °C
Humedad del aire máx. admisible (servicio):
90 %
Homologaciones:
CE:
Marcado:
Compatible con MID
MID:
Normas y especificaciones:
Normas/disposiciones:
EN 50470-3:2022
Normas/especificaciones:
EN 50470-3:2022
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
