Descripción

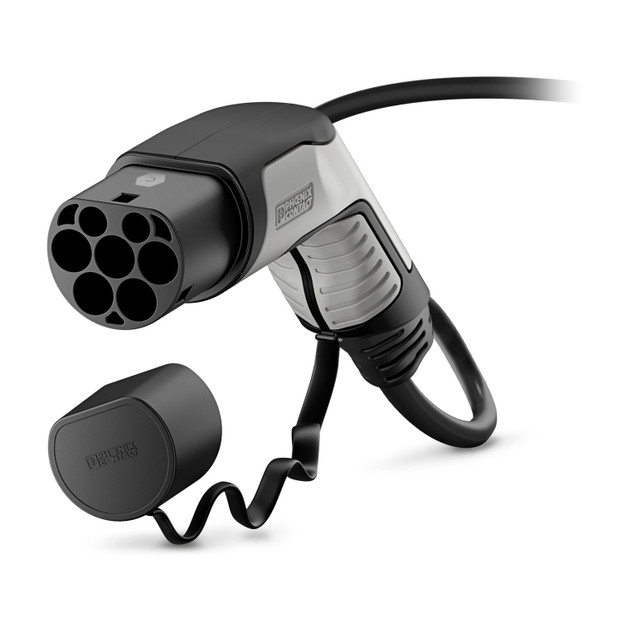

CHARX connect comfort, Tipo 2, Cable de carga AC, con conector de carga para infraestructuras y extremo de cable al aire, cable: 3 m, negro, recto, con capuchón, carcasa: negro, gris, Logotipo de PHOENIX CONTACT, IEC 62196-2, para cargar vehículos eléctricos (EV) con corriente alterna (AC)
Enlace al fabricante: EV-T2G3P-3AC32A-3,0M6,0ESBK01 - Cables de carga AC
Especificaciones
Propiedades del artículo:
Tipo de producto:
Cables de carga CA
Familia de productos:
CHARX connect comfort
Ejecución:
con conector de carga para infraestructuras y extremo de cable al aire
Componentes:
con capuchón
Estándar de carga:
Tipo 2
Modo de carga:
Modo 3
Logotipo colocado:
Logotipo de PHOENIX CONTACT
Variaciones del cliente:
Bajo demanda
Propiedades eléctricas:
Potencia y corriente de carga (Carga AC, trifásica):
Tipo de corriente de carga:
AC trifásica
Corriente de carga:
32 A AC (trifásica)
Potencia de carga:
26,6 kW (trifásica)
Tensión de servicio:
típ. 400 V AC
Esquema de polos:
Nota acerca del tipo de conexión:
Conexión engastada, no separable
Tipo de transmisión de señales:
Modulación de duración de impulsos
Dimensiones:
Conector de carga para vehículos:
Esquema de dimensiones:
Conector de carga para infraestructuras
Anchura:
58 mm
Altura:
131,8 mm
Profundidad:
233,4 mm
Datos del material:
Color (Carcasa):
negro (9005)
Color (Zona de agarre):
gris (7042)
Color (Cara enchufable):
negro (9005)
Color (Capuchón):
negro (9005)
Color (Cables):
negro (9005)
Material (Cubierta exterior de cable):
TPE-U
Material (Conector de carga para infraestructuras):
Plástico
Material (Superficie contactos):
Plata
Observación:
AFIR - Cumple la normativa UE 2025/656
Cable/línea:
Longitud del cable:
3 m
Normas/especificaciones sobre cables:
prEN 50620/DIN EN 50620
Certificaciones de cables:
VDE
Peso del cable:
máx. 505,00 kg/km
Tipo de cable:
recto
Estructura de cable:
5 x 6,0 mm² + 1 x 0,5 mm²
Diámetro exterior del cable:
17,00 mm ±0,4 mm
Envoltura exterior, material:
TPE-U
Longitud a desaislar de la envoltura:
70 mm ±2 mm
Longitud de pelado:
70 mm ±2 mm
Resistencia de la línea:
≤ 0,0033 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C)
Radio de flexión:
min. 127,5 mm (7,5x diámetro)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección (Conector de carga para infraestructuras):
IP44 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes)
Índice de protección (Capuchón):
IP54
Temperatura ambiente (servicio):
-30 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 80 °C
Altitud:
5000 m (sobre el nivel del mar)
Normas y especificaciones:
Normas/disposiciones:
IEC 62196-2
