Descripción

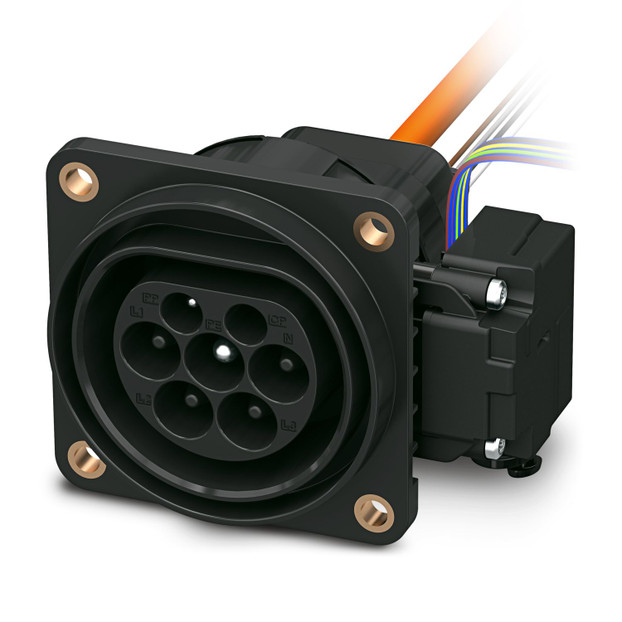

CHARX connect universal, AC tipo 2, Entrada de carga para vehículos, 32 A , 480 V AC, Conductores individuales conectados en un lado, longitud: 5 m, actuador de bloqueo: 12 V, 4 polos, Montaje en la pared delantera y en la trasera, M6, carcasa: negro, para cargar vehículos eléctricos (EV) con corriente alterna (AC), IEC 62196-2, Para los contactos AC se incluye un capuchón en el volumen de suministro.
Enlace al fabricante: CHARX T2HCI12-3AC32-5,0M2 - Entrada de carga para vehículos
Especificaciones
Notas:
Generalidades:
Para los contactos AC se incluye un capuchón en el volumen de suministro.
Propiedades del artículo:
Tipo de producto:
Entrada de vehículo
Familia de productos:
CHARX connect universal
Estándar de carga:
AC tipo 2
Modo de carga:
Modo 2, 3
Variaciones del cliente:
Bajo demanda
Propiedades eléctricas:
Nota acerca del tipo de conexión:
Conexión engastada, no separable
Control de temperatura:
Contactos AC: cadena PTC (DIN EN 60738-1)
Potencia y corriente de carga (Carga AC, trifásica):
Tipo de corriente de carga:
AC trifásica
Corriente de carga:
32 A AC (trifásica)
Potencia de carga:
26 kW
Esquema de polos (Contactos de potencia):
Número:
2 (CP, PP)
Tensión nominal:
30 V AC
Corriente asignada:
2 A
Esquema de polos (Contactos de señal):
Tipo de transmisión de señales:
Modulación de amplitud de pulsos con comunicación Powerline modulada según ISO/IEC 15118 / DIN SPEC 70121
Codificación:
4,7 kΩ (entre PE y PP)
Resistencia de aislamiento:
> 200 MΩ
Actuador de bloqueo:
Actuador de bloqueo:
Posición en el lado derecho
Posible rango de tensión de alimentación en el motor:
9 V ... 16 V
Tensión máxima para la detección del bloqueo:
12 V
Corriente del motor típica del bloqueo:
0,25 A
Corriente inversa del motor:
máx. 1,5 A
Tiempo de permanencia máx. con corriente de bloqueo:
1 s
Tiempo de adaptación recomendado:
600 ms
Tiempo de pausa tras un trayecto de entrada o salida:
3 s
Vida útil ciclos de conexión:
> 10000 ciclos de carga
Detección de bloqueo:
existente
Desbloqueo mecánico de emergencia:
existente
Temperatura ambiente (servicio):
-40 °C ... 60 °C
Sensores de temperatura (Cadena PTC):
Tipo de sensor:
Cadena PTC
Normas/especificaciones:
IEC 62196-2
Punto de fijación:
Sensor en los contactos AC
Rango de medición_resistencia:
790 Ω ... 1420 Ω
Resistencia:
máx. 1280 Ω ±5 K
Corriente de medición recomendada:
≤ 1 mA (Umax= 16 V DC)
Temperatura ambiente:
-40 °C ... 130 °C (Funcionamiento)
Dimensiones:
Entrada de carga para vehículos:
Anchura:
73 mm
Altura:
73 mm
Profundidad:
73 mm
Dimensiones de taladro:
Datos del material:
Color (Carcasa):
negro (9005)
Color (Cara enchufable):
negro (9005)
Material (Carcasa):
Plástico
Material (Superficie contactos):
Plata
Cable/línea:
Longitud del cable:
1 m
Tipo de cable:
Conductores individuales conectados en un lado
Conductores individuales AC:
Estructura de cable:
2 x 0,5 mm²
Conductor individual, material:
PVC
Conductor individual, color:
WH
Diámetro exterior del cable:
1,60 mm ±0,20 mm
Resistencia de la línea:
≤ 37,1 Ω/m
Conductores individuales PE:
Conductores individuales de actuadores de bloqueo:
Conductores individuales de sensores de temperatura PTC:
Conductores individuales de comunicación:
Propiedades mecánicas:
Datos mecánicos:
Ciclos de enchufe:
> 10000
Fuerza de inserción:
< 100 N
Fuerza de separación:
< 100 N
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección (Entrada de carga para vehículos):
IP67 (Interior de la entrada de vehículo)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Altitud:
4000 m (sobre el nivel del mar)
Normas y especificaciones:
Normas:
Montaje:
Tipo de montaje:
Montaje en la pared delantera y en la trasera (Posible inclinación frontal de 0 a 90 grados)
Diámetro del orificio de fijación:
6,80 mm (ø)
Tornillos de fijación:
M6
Tornillos incluidos en el volumen de suministro:
ninguno
