Descripción

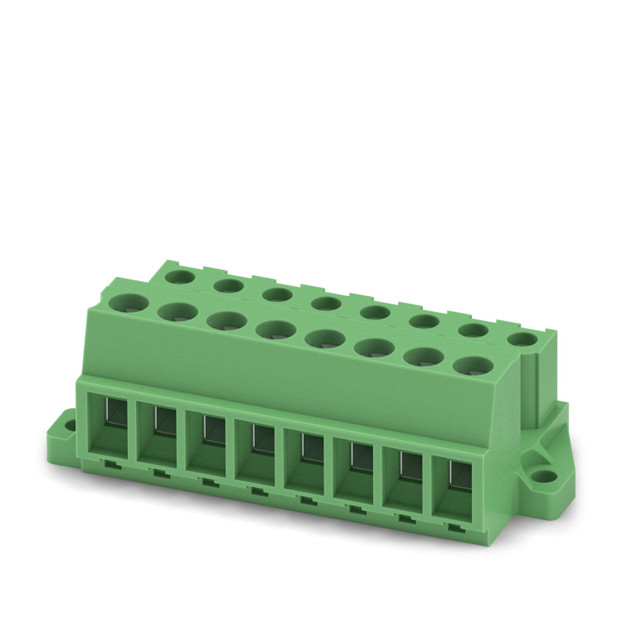

Bloque enchufable directo, sección nominal: 2,5 mm2, color: verde, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 8, número de filas: 1, número de polos: 8, número de conexiones: 8, familia de artículos: MSTBU 2,5/..-STD, paso: 5,08 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, forma de sujeción de tornillos: L Ranura longitudinal, montaje: Montaje directo, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON MSTB 2,5, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Enlace al fabricante: MSTBU 2,5/ 8-STD-5,08 - Bloque enchufable directo
Especificaciones
Propiedades del artículo:
Tipo de producto:
Bloque enchufable directo
Familia de productos:
MSTBU 2,5/..-STD
Línea de productos:
COMBICON Connectors M
Construcción:
Montaje directo
Número de polos:
8
Paso:
5,08 mm
Número de conexiones:
8
Número de filas:
1
Número de potenciales:
8
Tipo de montaje:
Montaje directo
Propiedades eléctricas:
Propiedades:
Corriente nominal IN:
12 A
Tensión nominal UN:
320 V
Resistencia de contacto:
2,5 mΩ
Tensión de dimensionamiento (III/3):
320 V
Tensión transitoria de dimensionamiento (III/3):
4 kV
Tensión de dimensionamiento (III/2):
320 V
Tensión transitoria de dimensionamiento (III/2):
4 kV
Tensión nominal (II/2):
630 V
Tensión transitoria de dimensionamiento (II/2):
4 kV
Datos de conexión:
Tecnología de conexión:
Sistema de conectores:
COMBICON MSTB 2,5
Sección nominal:
2,5 mm²
Tipo de conexión del contacto:
Hembra
Bloqueo:
Sistema de bloqueo:
sin
Conexión de conductores:
Tipo de conexión:
Conexión por tornillo con cápsula de tracción
Dirección de conexión del conductor con respecto a la dirección de enchufe:
0 °
Sección de conductor rígido:
0,2 mm² ... 2,5 mm²
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor AWG:
24 ... 12
Sección de conductor flexible con puntera, sin manguito de plástico:
0,25 mm² ... 2,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico:
0,25 mm² ... 2,5 mm²
2 conductores con la misma sección, rígidos:
0,2 mm² ... 1 mm²
2 conductores con la misma sección, flexibles:
0,2 mm² ... 1,5 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico:
0,25 mm² ... 1 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico:
0,5 mm² ... 1 mm²
Calibre macho a x b / Diámetro:
2,8 mm x 2,0 mm / 2,4 mm
Longitud de pelado:
7 mm
Par de apriete:
0,5 Nm ... 0,6 Nm
Datos sobre punteras sin collar aislante:
tenaza de crimpado recomendada:
1212034 CRIMPFOX 6
Datos sobre punteras con collar aislante:
Montaje:
Datos del material:
Datos del material - contacto:
Observación:
Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201
Material contacto:
Aleación de Cu
Características de la superficie:
estañado de fundición maleable
Superficie de metal del punto de embornaje (capa superior):
Estaño (4 µm - 8 µm Sn)
Superficie de metal área de contacto (capa superior):
Estaño (4 µm - 8 µm Sn)
Datos del material - carcasa:
Color (Carcasa):
verde (6021)
Material aislante:
PA
Grupo material aislante:
I
CTI según IEC 60112:
600
Clase de inflamabilidad según UL 94:
V0
Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12:
850
Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13:
775
Temperatura del ensayo de la dureza por bolas según EN 60695-10-2:
125 °C
Notas:
Observación referente al funcionamiento:
Según la norma DIN EN 61984, los conectores COMBICON son conectores sin potencia de conmutación (COC). En caso de un uso conforme a lo prescrito, estos no deben enchufarse ni desenchufarse bajo tensión ni bajo carga.
Dimensiones:
Esquema de dimensiones:
Anchura [w]:
50,52 mm
Altura [h]:
17 mm
Longitud [l]:
25,5 mm
Ensayos mecánicos:
Comprobación de daños en los conductores y de aflojamiento:
Especificación del ensayo:
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Resultado:
Prueba aprobada
Prueba de tracción:
Sección de conductor/tipo de conductor/fuerza de tracción valor nominal/valor real:
2,5 mm² / flexible / > 50 N
Fuerzas al enchufar y desenchufar:
Número de ciclos:
25
Fuerza al enchufar por polo aprox.:
8 N
Fuerza al desenchufar por polo aprox.:
6 N
Comprobación del par:
Portacontactos usado:
Portacontactos utilizadoExigencia >20 N:
Prueba aprobada
Resistencia de las rotulaciones:
Polarización y codificación:
Examen visual:
Examen dimensional:
Ensayos eléctricos:
Prueba térmica | Grupo de prueba C:
Número de polos probado:
24
Resistencia de aislamiento:
Resistencia de aislamiento Polos contiguos:
> 5 MΩ
Líneas de fuga y distancias de aislamiento de aire |:
Resistencia a las corrientes de fuga (DIN EN 60112 (VDE 0303-11)):
CTI 600
Tensión de aislamiento de dimensionamiento (III/3):
320 V
Tensión transitoria nominal (III/3):
4 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3):
3 mm
valor mínimo de línea de fuga (III/3):
4 mm
Tensión de aislamiento de dimensionamiento (III/2):
320 V
Tensión transitoria nominal (III/2):
4 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2):
3 mm
valor mínimo de línea de fuga (III/2):
3 mm
Tensión de aislamiento de dimensionamiento (II/2):
630 V
Tensión transitoria nominal (II/2):
4 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2):
3 mm
valor mínimo de línea de fuga (II/2):
3,2 mm
Condiciones medioambientales y de vida útil:
Prueba de durabilidad:
Tensión de choque soportable a nivel del mar:
4,8 kV
Resistencia de contacto R1:
2,5 mΩ
Resistencia de contacto R2:
2,5 mΩ
Ciclos de enchufe:
25
Ensayo climático:
Fatiga por corrosión:
0,2 dm3 SO2 en 300 dm3/40 °C/1 ciclo
Esfuerzo térmico:
100 °C/168 h
Tensión alterna soportable:
2,21 kV
Ensayo de vibraciones:
Frecuencia:
10 - 150 - 10 Hz
Velocidad de barrido:
1 octava/min
Amplitud:
0,35 mm (10 Hz ... 60,1 Hz)
Aceleración:
5g (60,1 Hz ... 150 Hz)
Duración de ensayo por eje:
2,5 h
Direcciones de ensayo:
Ejes X, Y y Z
Condiciones ambientales:
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 70 °C
Humedad relativa del aire (almacenamiento / transporte):
30 % ... 70 %
Temperatura ambiente (montaje):
-5 °C ... 100 °C
Temperatura ambiente (servicio):
-40 °C ... 100 °C (en función de la curva derating)
Información sobre el embalaje:
Tipo de embalaje:
empaquetado en caja
