Descripción

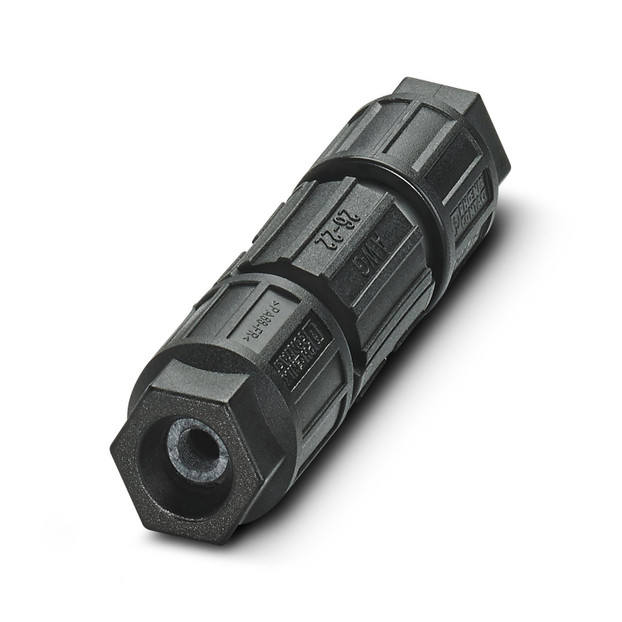

Econnecteur de câble, tipo de conexión: Conexión IDC, 0,34 mm2 ... 0,75 mm2, 250 V, 9 A, negro, codificación: no, diámetro exterior del cable: 4 mm ... 8 mm
Enlace al fabricante: Q 0,75/4IDC/18-18KU-KU BK - Econnecteur de câble
Especificaciones
Propiedades del artículo:
Tipo de producto:
Empalmador de cables
Número de polos:
4
Identificación de polos:
1, 2, 3, 4
Número de conexiones:
4
Número de conexiones por polo:
1
Codificación:
no
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
3
Dimensiones:
Esquema de dimensiones:
Anchura:
15 mm
Altura:
15 mm
Longitud:
67,5 mm
Diámetro:
15 mm
Datos de conexión:
Tecnología de conexión:
Ciclos de conexión para cables de igual sección:
máx. 10
Conexión de conductores:
Par de apriete:
1,2 Nm
Par de apriete Tuerca de unión:
1,2 Nm
Ancho entre caras Tuerca de unión:
15 mm
Ancho entre caras Soporte de contactos:
15 mm
Propiedades eléctricas:
Tensión transitoria de dimensionamiento (II/2):
4 kV
Tensión transitoria de dimensionamiento (III/2):
4 kV
Tensión transitoria de dimensionamiento (III/3):
4 kV
Corriente asignada:
9 A
Resistencia de contacto:
≤ 5 mΩ
Tensión de dimensionamiento (II/2):
500 V
Tensión de dimensionamiento (III/2):
400 V
Tensión de dimensionamiento (III/3):
250 V
Resistencia de aislamiento:
≥ 100 MΩ
Tensión nominal UN:
400 V DC
Corriente nominal IN:
9 A
Datos del material:
Color:
negro (RAL 9005)
Material Carcasa:
PA
Material Contacto:
Acero
Material Superficie contactos:
Sn
Clase de inflamabilidad según UL 94:
V0
Material Aislamiento de conductor:
PVC / PE
Cable/línea:
Construcción del conductor según VDE 0295 / diámetro mínimo de hilos:
VDE 0295 clase 1 hasta 6 / mín. 0,15 mm
Diámetro exterior del cable:
4 mm ... 8 mm
Diámetro de conductor incl. aislamiento:
1,3 mm ... 2,6 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP67
Resistencia a los golpes:
IK06
Temperatura ambiente (servicio) (Conector macho/conector hembra):
-40 °C ... 80 °C
Temperatura para conexión de cables:
-5 °C ... 50 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 80 °C
