Descripción

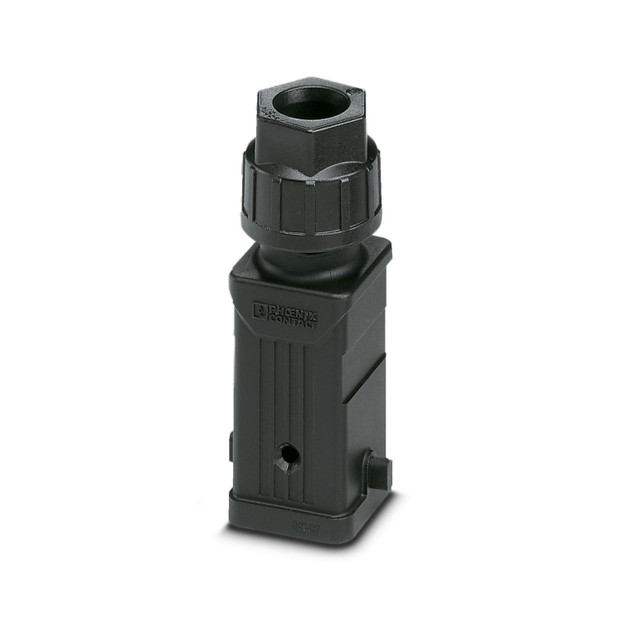

Carcasa aérea D7, para brida longitudinal, material: PA, salidas de cable: 1, recta, 1x M20, altura: 77,6 mm, prensaestopas: con, Estándar
Enlace al fabricante: HC-STA-D07-HHFS-1TGM20-PL-BK - Carcasa
Especificaciones
Notas:
Generalidades:
para insertos de contactos HC-A03, A04, D07, D08, Q02, Q03, Q04, Q05, Q07, Q12
Propiedades del artículo:
Tipo de producto:
Carcasa con bloqueo por brida
Tipo de carcasa:
Carcasa aérea
Familia de productos:
HC-STA-D07
Serie:
HC-D
Aplicación:
Estándar
Construcción:
D7
Número de salidas de cable:
1
Tipo de atornillado:
1x M20
Apantallado:
no
Salida de cables:
recta
Tipo de rosca:
M20
Dimensiones:
Esquema de dimensiones:
Anchura:
34,2 mm
Altura:
77,6 mm
Longitud:
26,5 mm
Ancho entre caras-Tuerca de unión:
22 mm
Datos del material:
Clase de inflamabilidad según UL 94:
V0 (Carcasa)
Material carcasa:
PA
Material brida de bloqueo:
PA
Propiedades mecánicas:
Datos mecánicos:
Tipo de bloqueo:
Pin
Cable/línea:
Diámetro exterior del cable Cable 1:
4 mm ... 10 mm
Datos de conexión:
Diámetro exterior del cable:
4 mm ... 10 mm
Par de apriete:
5 Nm (Tuerca de sombrerete)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP66
Índice de protección (NEMA):
4X (UL)
Resistencia a los golpes:
IK06
Temperatura ambiente (servicio):
-40 °C ... 125 °C
