Descripción

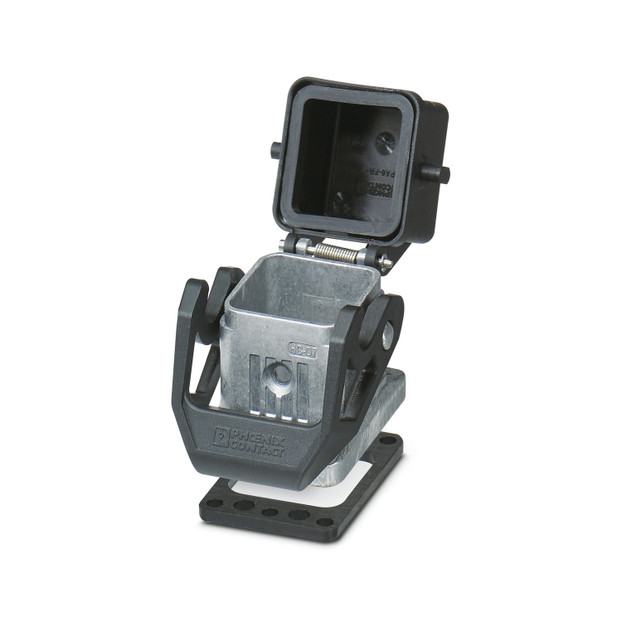

Carcasa empotrada D7, con brida longitudinal, material: Fundición inyectada de aluminio, resistente al agua de mar, material tapa protectora: PA, altura: 25,5 mm, prensaestopas: sin, tapa de protección: sí, Estándar, para insertos hembra
Enlace al fabricante: HC-STA-D07-BWSCF-EL-AL - Carcasa
Especificaciones
Notas:
Generalidades:
para insertos de contactos HC-A03, A04, D07, D08, Q02, Q03, Q04, Q05, Q07, Q12
Propiedades del artículo:
Tipo de producto:
Carcasa con bloqueo por brida
Tipo de carcasa:
Carcasa empotrada
Familia de productos:
HC-STA-D07
Aplicación:
Estándar
Construcción:
D7
Tapa de protección:
sí
Apantallado:
no
Prensaestopas Pg:
sin
Dimensiones:
Esquema de dimensiones:
Anchura:
34,2 mm
Altura:
25,5 mm
Longitud:
24,2 mm
Diámetro de taladro:
3,2 mm
Medida de montaje:
Ancho del corte de montaje:
21 mm
Longitud del corte de montaje:
21 mm
Datos del material:
Clase de inflamabilidad según UL 94:
V0 (Tapa de protectora)
Material junta Junta plana:
NBR, conductiva
Material junta Junta perfilada:
NBR
Material carcasa:
Fundición inyectada de aluminio, resistente al agua de mar
Material superficie de la carcasa:
sin recubrimiento
Material tapa protectora:
PA
Material brida de bloqueo:
PA
Propiedades mecánicas:
Datos mecánicos:
Tipo de bloqueo:
Brida
Datos de conexión:
Par de apriete:
0,5 Nm ... 0,8 Nm (Para tornillos de fijación M3 de la carcasa empotrada)
Montaje:
Indicaciones de montaje:
para el montaje de insertos de hembras
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP67 (en estado enchufado)
Índice de protección (NEMA):
4X (UL 50e)
Resistencia a los golpes:
IK06
Temperatura ambiente (servicio):
-40 °C ... 125 °C
