Descripción

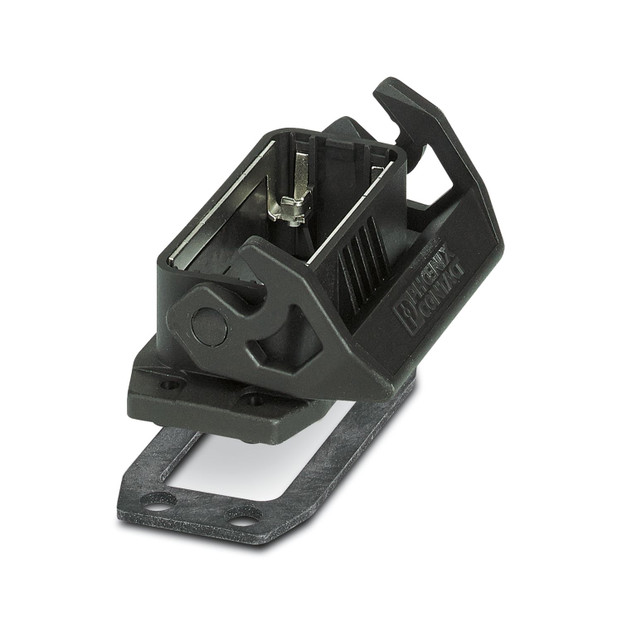

Carcasa empotrada D15, con brida longitudinal, material: PA 6.6-FR, altura: 26 mm, prensaestopas: sin, Estándar, con junta plana
Enlace al fabricante: HC-EVO-D15-BWS-PLR-BK - Carcasa
Especificaciones
Notas:
Generalidades:
para insertos de contactos HC-D15, A10
Propiedades del artículo:
Tipo de producto:
Carcasa con bloqueo por brida
Tipo de carcasa:
Carcasa empotrada
Familia de productos:
HC-EVO-D
Aplicación:
Estándar
Construcción:
D15
Prensaestopas Pg:
sin
Dimensiones:
Esquema de dimensiones:
Anchura:
39 mm
Altura:
26 mm
Longitud:
82 mm
Distancia entre taladros horizontal:
70 mm
Distancia entre taladros vertical:
17,5 mm
Diámetro de taladro:
3,3 mm
Medida de montaje:
Ancho del corte de montaje:
24 mm
Longitud del corte de montaje:
58 mm
Datos del material:
Clase de inflamabilidad según UL 94:
V0 (Bloqueo)
Material junta:
NBR
Material carcasa:
PA 6.6-FR
Material brida de bloqueo:
PA
Propiedades mecánicas:
Datos mecánicos:
Tipo de bloqueo:
Brida
Datos de conexión:
Par de apriete:
0,5 Nm ... 0,8 Nm (Para tornillos de fijación M3 de la carcasa empotrada)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP66
Índice de protección (NEMA):
12 (UL 50e)
Resistencia a los golpes:
IK08
Temperatura ambiente (servicio):
-40 °C ... 125 °C
