Descripción

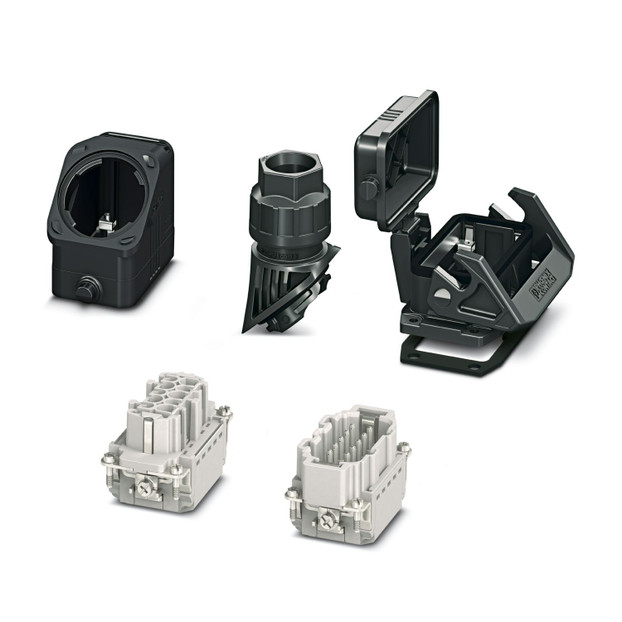

Juego de conectores EVO, serie B10, carcasa de plástico, compuesto por carcasa aérea, carcasa empotrada, insertos de contactos push-in: 1407729, 1407730, 1407633, 1407626, 1407670
Enlace al fabricante: HC-EVO-B10PT-BWSC-HL-M25-PLRBK - Juego de conectores enchufables
Especificaciones
Propiedades del artículo:
Tipo de producto:
Set de conectores enchufables
Tipo de carcasa:
Carcasa completa
Serie:
HC-B
Construcción:
B10
Número de polos:
10
Cara de enchufe:
10+PE
Numeración de contacto:
1 - 10
Número de salidas de cable:
1
Tipo de atornillado:
1x M25
Tapa de protección:
sí
Salida de cables:
recta
Prensaestopas Pg:
sin
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
3
Propiedades eléctricas:
Tensión de dimensionamiento (III/3):
500 V
Tensión transitoria de dimensionamiento:
6 kV
Corriente asignada:
16 A
Tensión nominal UN:
500 V
Corriente nominal IN:
16 A
Datos de conexión:
Tipo de conexión:
Conexión push-in
Tecnología de conexión:
Conexión push-in
Conexión según norma:
IEC / EN
Sección de conexión:
0,14 mm² ... 2,5 mm² (con puntera)
Sección de conexión AWG:
26 ... 14 (con puntera)
Par de apriete:
0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON)
Longitud de pelado:
8 mm ... 10 mm
Dimensiones:
Esquema de dimensiones:
Anchura:
53 mm
Altura:
106 mm
Longitud:
93,5 mm
Distancia entre taladros horizontal:
83 mm
Distancia entre taladros vertical:
32 mm
Medida de montaje:
Ancho del corte de montaje:
35 mm
Longitud del corte de montaje:
65 mm
Datos del material:
Material Tapa de protección:
PA
Clase de inflamabilidad según UL 94:
V0
Material junta Junta perfilada:
NBR
Material junta Junta plana:
NBR
Material carcasa:
PA
Material contacto:
Aleación de cobre
Material superficie del contacto:
Ag
Material soporte de contactos:
PA
Material brida de bloqueo:
PA
Cable/línea:
Diámetro exterior del cable:
9 mm ... 17 mm
Propiedades mecánicas:
Datos mecánicos:
Tipo de bloqueo:
Brida
Ciclos de enchufe:
≥ 500
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP66
Índice de protección (NEMA):
12 (UL 50e)
Resistencia a los golpes:
IK09
Temperatura ambiente (servicio):
-40 °C ... 100 °C
Montaje:
Indicaciones de montaje:
Los conectores enchufables deben accionarse solo sin carga/tensión. Utilizable para hilos compactos e hilos flexibles con puntera
