Descripción
Inserto de contactos, número de polos: 108+PE, tamaño: B24, número de conexiones por polo: 1, Hembra, Conexión crimpada, 250 V, 10 A, 0,14 mm2 ... 2,5 mm2, aplicación: Señal

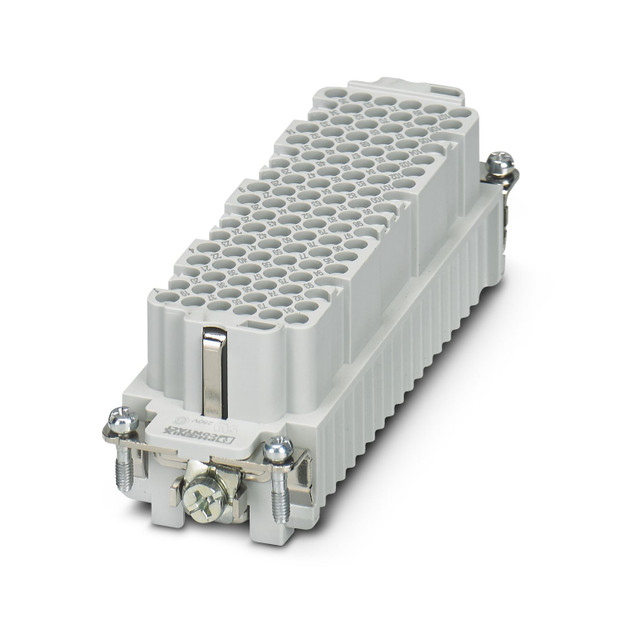

Enlace al fabricante: HC-DD108-I-CT-F - Inserto de contactos
Especificaciones
Notas:
Generalidades:
Es obligatorio el uso de pasadores guía (HC-CST) y conectores hembra guía (HC-CBU) para evitar la colisión de pines debido a una inserción oblicua.
Montaje:
Indicaciones de montaje:
El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior
Propiedades del artículo:
Tipo de producto:
Inserto de contactos polos fijos
Serie:
HC-DD
Aplicación:
Señal
Construcción:
B48
Número de polos:
108
Cara de enchufe:
108+PE
Numeración de contacto:
1 - 108
Número de conexiones por polo:
1
Tipo de material del contacto:
estampado
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
3
Dimensiones:
Esquema de dimensiones:
Anchura:
34 mm
Altura:
34,5 mm
Longitud:
111 mm
Distancia entre taladros horizontal:
104 mm
Distancia entre taladros vertical:
27 mm
Parámetros mecánicos:
Altura mínima de carcasa:
72 mm
Diámetro de contacto:
1,6 mm
Datos de conexión:
Tecnología de conexión:
Tecnología de conexión:
Conexión crimpada
Conexión según norma:
IEC / EN
Conexión de conductores:
Sección de conexión:
0,14 mm² ... 2,5 mm²
Sección de conexión AWG:
26 ... 14
Par de apriete:
0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON)
Longitud a desaislar del conductor individual:
6 mm (2,5 mm²)
Propiedades eléctricas:
Tensión de dimensionamiento (III/3):
250 V
Tensión transitoria de dimensionamiento:
4 kV
Corriente asignada:
10 A
SCCR:
5 kA (UL 2237)
Propiedades mecánicas:
Datos mecánicos:
Ciclos de enchufe:
≥ 500
Datos del material:
Clase de inflamabilidad según UL 94:
V0
Material contacto:
Aleación de cobre
Material superficie del contacto:
Ag (alternativamente Au)
Material soporte de contactos:
PC
Normas / especificaciones:
PC
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
-40 °C ... 125 °C (Incluido el calentamiento de los contactos)
Normas y especificaciones:
Normas de construcción y ensayo:
IEC 60352
Comprobaciones:
IEC 60352
Comprobación:
Normas/disposiciones:
PC: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3)
