Descripción

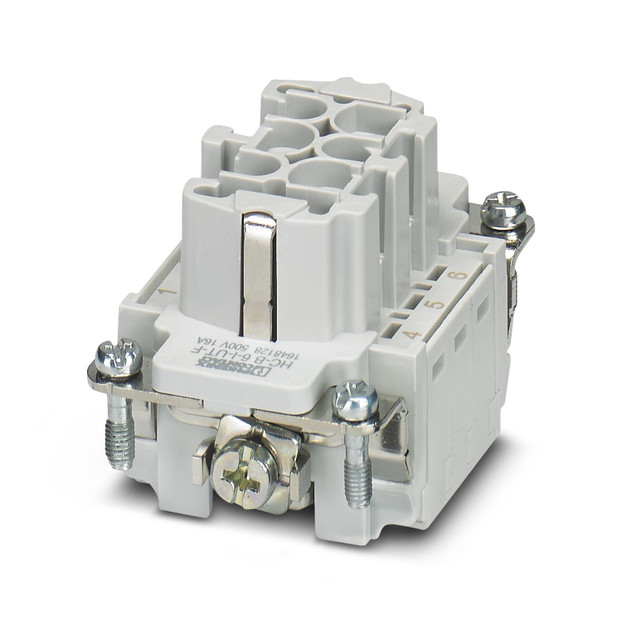

Inserto de contactos, número de polos: 6+PE, tamaño: B6, número de conexiones por polo: 1, Hembra, Conexión crimpada, 500 V, 16 A, 0,5 mm2 ... 4 mm2, aplicación: Potencia
Enlace al fabricante: HC-B 6-I-CT-F - Inserto de contactos
Especificaciones
Notas:
Generalidades:
Los conectores deben accionarse sólo sin carga/tensión.
Montaje:
Indicaciones de montaje:
Desmontaje de los contactos crimpados con un destornillador. La abertura para el destornillador está ubicada junto al orificio de introducción de conductores.
Propiedades del artículo:
Tipo de producto:
Inserto de contactos polos fijos
Serie:
HC-B
Aplicación:
Potencia
Construcción:
B6
Número de polos:
6
Cara de enchufe:
6+PE
Numeración de contacto:
1 - 6
Número de conexiones por polo:
1
Tipo de material del contacto:
mecanizado
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
3
Dimensiones:
Esquema de dimensiones:
Anchura:
34 mm
Altura:
34,6 mm
Longitud:
50,5 mm
Distancia entre taladros horizontal:
44 mm
Parámetros mecánicos:
Diámetro de contacto:
2,5 mm
Datos de conexión:
Tecnología de conexión:
Tecnología de conexión:
Conexión crimpada
Conexión según norma:
IEC / EN
Conexión de conductores:
Sección de conexión:
0,5 mm² ... 4 mm²
Sección de conexión AWG:
20 ... 12
Par de apriete:
0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON)
Longitud a desaislar del conductor individual:
7,5 mm
Propiedades eléctricas:
Tensión de dimensionamiento (III/3):
500 V
Tensión transitoria de dimensionamiento:
6 kV
Corriente asignada:
16 A
SCCR:
5 kA (UL 2237)
Propiedades mecánicas:
Datos mecánicos:
Ciclos de enchufe:
≥ 500
Datos del material:
Clase de inflamabilidad según UL 94:
V0
Material contacto:
Aleación de cobre
Material superficie del contacto:
Ag (alternativamente Au)
Material soporte de contactos:
PC
Normas / especificaciones:
PC
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-40 °C ... 125 °C (Incluido el calentamiento de los contactos)
Normas y especificaciones:
Normas de construcción y ensayo:
IEC 60352
Comprobaciones:
IEC 60352
Comprobación:
Normas/disposiciones:
PC: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3)
