Descripción

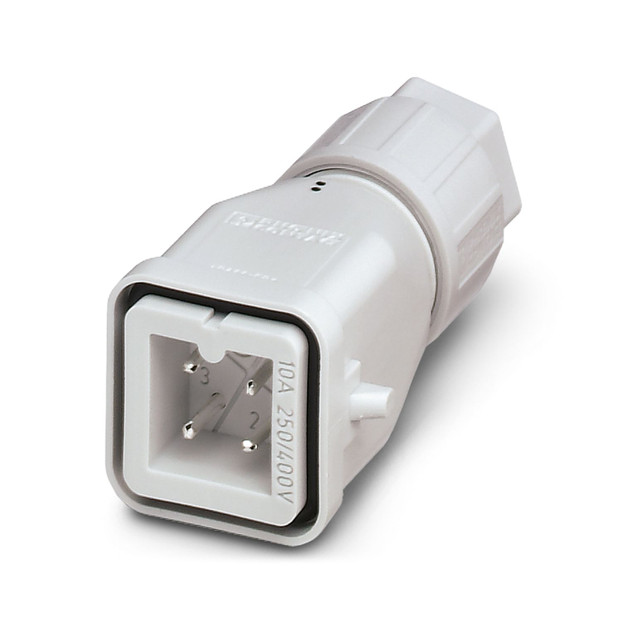

Carcasa aérea HEAVYCON QUICKON A3, para brida longitudinal, 3 polos, con conexión PE, macho, conexión QUICKON, salida de cables recta
Enlace al fabricante: HC-A3-STQ1,5-TFL-G-PA - Conector
Especificaciones
Propiedades del artículo:
Tipo de producto:
Set de conectores enchufables
Tipo de carcasa:
Carcasa completa
Serie:
HC-A
Aplicación:
Estándar
Construcción:
D7
Número de polos:
3
Cara de enchufe:
3+PE
Numeración de contacto:
1 - 3
Número de salidas de cable:
1
Apantallado:
no
Salida de cables:
recta
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
3
Propiedades eléctricas:
Tensión de dimensionamiento (III/3):
400 V
Tensión transitoria de dimensionamiento (II/2):
4 kV
Tensión transitoria de dimensionamiento (III/2):
4 kV
Tensión transitoria de dimensionamiento (III/3):
4 kV
Corriente asignada:
10 A
Tensión nominal UN:
400 V
Corriente nominal IN:
10 A
Datos de conexión:
Tipo de conexión:
Conexión IDC
Tecnología de conexión:
Conexión IDC
Sección de conexión:
0,75 mm² ... 1,5 mm²
Sección de conexión AWG:
18 ... 16
Par de apriete:
3 Nm
Dimensiones:
Esquema de dimensiones:
Anchura:
34 mm
Altura:
66 mm
Longitud:
26,5 mm
Datos del material:
Material Carcasa:
PA
Clase de inflamabilidad según UL 94:
V0
Material contacto:
Aleación de cobre
Material superficie del contacto:
Ag
Material soporte de contactos:
PA/PC
Cable/línea:
Construcción del conductor según VDE 0295 / diámetro mínimo de hilos:
VDE 0295 cl.2-5, diámetro mín. de hilo 0,2 mm
Diámetro exterior del cable:
6 mm ... 12 mm
Diámetro de conductor incl. aislamiento:
1,8 mm ... 3 mm
Propiedades mecánicas:
Datos mecánicos:
Ciclos de enchufe:
>= 500
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP65
Temperatura ambiente (servicio):
-25 °C ... 80 °C
Temperatura para conexión de cables:
-5 °C ... 50 °C (deben considerarse igualmente las indicaciones del fabricante de cables.)
Temperatura ambiente (almacenamiento / transporte):
-25 °C ... 80 °C
Montaje:
Indicaciones de montaje:
Al volver a conectar el conductor, éste debe cortarse por encima del último punto de contacto. Los componentes QUICKON deben accionarse sólo sin carga/tensión.
