Descripción

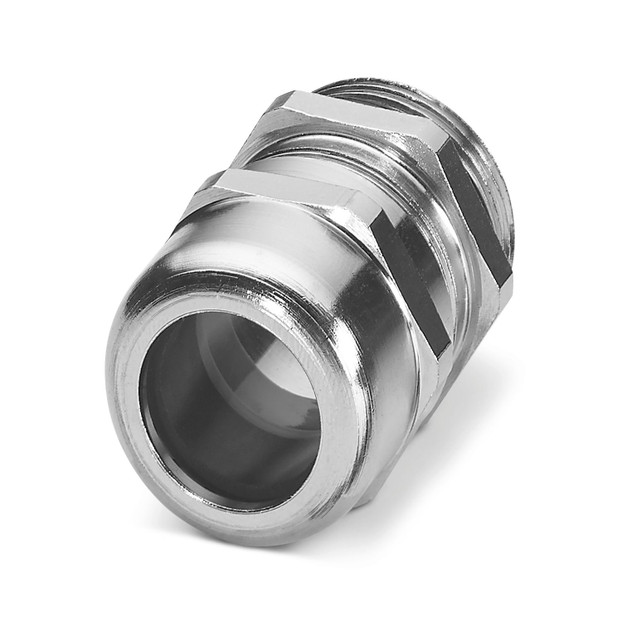

Prensaestopas, material conexión por tornillo: Latón, niquelado, aplicación: Estándar, diámetro exterior del cable 6 mm ... 12 mm, apantallamiento: no, rosca de conexión: M20 x 1,5, color: plateado, con anillo tórico
Enlace al fabricante: G-INS-M20-S68N-NNES-S - Prensaestopas
Especificaciones
Montaje:
Indicaciones de montaje:
1) Montar tubuladura del prensaestopas con el par correcto en la carcasa 2) Insertar cable 3) Apretar la tuerca de unión firmemente con el par correcto
Propiedades del artículo:
Tipo de producto:
Prensaestopas
Aplicación:
Estándar
Número de conductores:
1
Fabricante:
BIMED
Nombre del fabricante:
BMBC-02
Apantallado:
no
Ejecución de la compensación de tracción:
A
Parámetros:
Categoría de efecto al golpe:
6
Versión, Descarga de tracción:
A
Dimensiones:
Esquema de dimensiones:
Longitud:
37 mm
Longitud de la rosca de conexión:
8 mm
Diámetro de taladro:
20,1 mm ... 20,3 mm
Ancho entre caras-Tuerca de unión:
22 mm
Ancho de llave Tubuladura:
22 mm
Medida entre vértices del hexágono:
24,5 mm
Tipo de rosca lado de conexión:
M20 x 1,5
Paso de rosca:
1,5 mm
Datos de conexión:
Par de apriete:
5,5 Nm (Manguito de sujeción)
Datos del material:
Color:
color latón
Material Corona de sujeción:
PA 6
Material junta Junta tórica:
Perbunán
Material junta Junta del cable:
CR
Material conexión por tornillo:
Latón, niquelado
Cable/línea:
Diámetro exterior del cable Cable 1:
6 mm ... 12 mm
Diámetro exterior del cable:
10 mm ... 12 mm (con UL 514 B)
Ausencia de halógenos:
no
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP69 (DIN EN 60529 / IEC 60529)
Índice de protección (NEMA):
4X
Temperatura ambiente (servicio):
-40 °C ... 100 °C (estático)
