Descripción

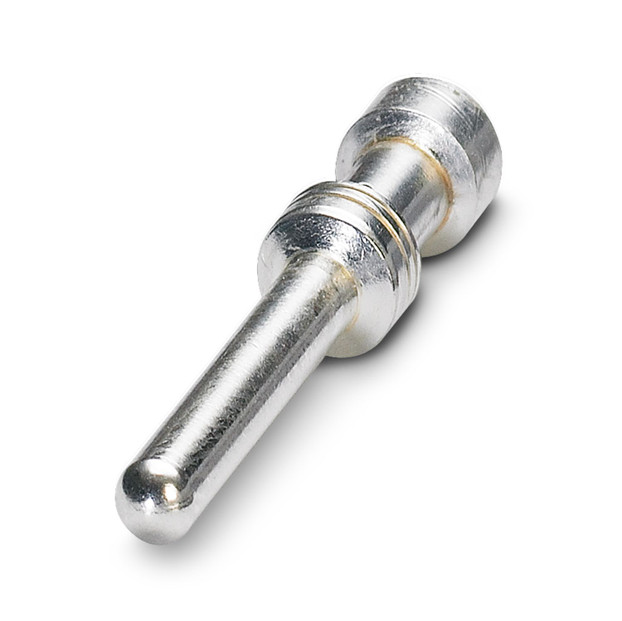

Contacto crimpado, Macho, mecanizado, diámetro de contacto: 2,5 mm, corriente asignada: 16 A, sección de conexión: 4 mm2 ... 4 mm2, AWG 12...12 , material contacto: Aleación de Cu
Enlace al fabricante: CK2,5-ED-4,00ST AG - Contacto crimpado
Especificaciones
Notas:
Indicación sobre la familia de productos:
para soportes de contactos HC-M-06..., HC-M-HV, HC-M-08, HC-M-20, HC-A..., HC-B..., HC-BB..., HC-BBB... y HC-HV
Indicaciónes de montaje:
Nota sobre la tecnología de conexión crimpada: Solamente para hilos flexibles. Las secciones del conductor especificadas se refieren a la sección nominal del cable utilizado. El espacio de cableado de la técnica de conexión crimpada está diseñado par
Propiedades del artículo:
Tipo de producto:
Contacto engastado
Tipo de material del contacto:
mecanizado
Datos de conexión:
Tecnología de conexión:
Tipo de conexión del contacto:
Macho
Tipo de conexión:
Conexión crimpada
Conexión de conductores:
Longitud de pelado:
7,5 mm (9,5 mm para HC-M-HV...)
Sección de conexión:
4 mm² ... 4 mm²
Sección de conexión AWG:
12 ... 12
Datos del material:
Material Contacto:
Aleación de Cu
Material Superficie contactos:
Ag
Dimensiones:
Esquema de dimensiones:
Diámetro (Diámetro de contacto):
2,5 mm
Propiedades eléctricas:
Corriente asignada:
16 A (Tenga en cuenta el derating del inserto de contactos utilizado. La corriente nominal corresponde a la sección de conexión máxima posible)
Propiedades mecánicas:
Datos mecánicos:
Ciclos de enchufe:
≥ 500
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
-40 °C ... 125 °C
