Descripción

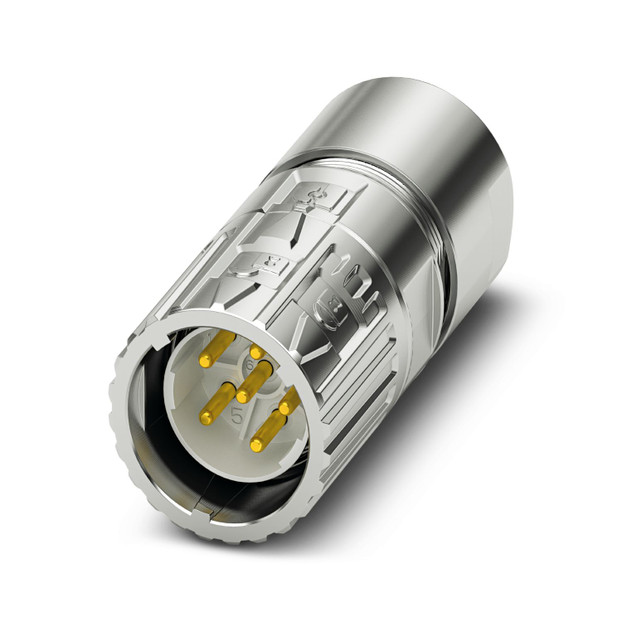

M23, Conector para cables, aplicación: Potencia, serie: M23 PRO, Recto corto, apantallado: sí, Bloqueo rápido ONECLICK, Nº de polos: 5+PE, tipo de conexión del contacto: Macho, Conexión crimpada, rango de diámetro de cable: 9,5 mm ... 14,5 mm, codificación: N, El artículo no contiene plomo según la directiva RoHS II sin la excepción 6c (Pb< 0,1 %)
Enlace al fabricante: M23-5EP198A8024S - Conector para cables
Especificaciones
Notas:
Indicación de pedido::
Los contactos engastados 6 x Ø 2 mm deben pedirse por separado
Indicación de seguridad:
Indicaciones de seguridad:
• El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej.
Propiedades del artículo:
Tipo de producto:
Conector circular (lado del cable)
Familia de productos:
M23 PRO
Conectores:
Cuerpo aislante:
Observación:
Indicación de pedido: Los contactos engastados 6 x Ø 2 mm deben pedirse por separado
Codificación:
N
Material (Cuerpo aislante):
PA 6.6
Ciclos de enchufe:
100
Tipo de conexión:
Conexión crimpada
Tipo de conmutación del contacto:
Macho
Aplicación:
Potencia
Número de polos:
6
Cara de enchufe:
5+PE
Altura de montaje:
3000 m
Cantidad (Grupo de contacto 1):
6
Diámetro de contacto (Grupo de contacto 1):
2 mm
Conductores Sección mín. (Grupo de contacto 1):
0,25 mm²
Conductores Sección máx. (Grupo de contacto 1):
4 mm²
Corriente asignada Contacto (Grupo de contacto 1):
30 A (en caso de sección de conexión máx.)
Tensión nominal Contacto (Grupo de contacto 1):
630 V
Tensión transitoria de dimensionamiento:
6 kV
Categoría de sobretensiones:
III
Grado de polución:
3
Carcasa:
Ejecución:
Carcasa de conector para cables
Tipo de rosca:
M23
Construcción:
Recto corto
Tipo de bloqueo:
Bloqueo rápido ONECLICK
Prensaestopas Pg:
sin
Material carcasa:
GD-Zn
Índice de protección (insertado):
IP66/IP68 (2 m / 24 h) IP69K
Junta:
Diámetro exterior del cable:
9,5 mm ... 14,5 mm
Material junta:
FKM
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
-40 °C ... 105 °C (véase derating)
Temperatura permanente:
125 °C (DIN EN 60512-9-2 / 1000 h)
