Descripción

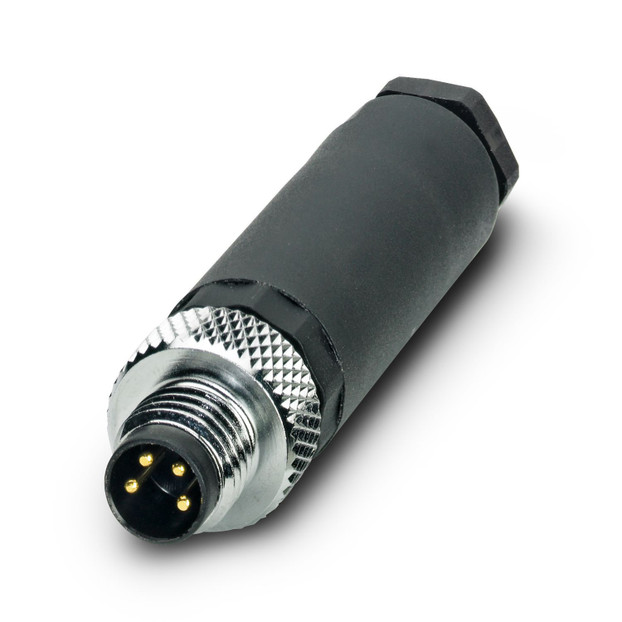

Conector, Universal, 4-polos, Conector macho recto M8, codificación: A, Conexión por tornillo, material de moleteado: Latón, niquelado, diámetro exterior del cable 3,5 mm ... 5 mm
Enlace al fabricante: SACC-M 8MS-4CON-M-SW - Conector
Especificaciones
Notas:
Indicaciónes de montaje:
IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas.
Montaje:
Indicaciones de montaje:
Los hilos se pueden conectar tanto con punteras (sin aislamiento) como sin ellas
Propiedades del artículo:
Tipo de producto:
Conector circular (lado del cable)
Número de polos:
4
Número de salidas de cable:
1
Apantallado:
no
Codificación:
A
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
3
Dimensiones:
Esquema de dimensiones:
Anchura:
12 mm
Altura:
12 mm
Longitud:
50 mm
Dimensiones exteriores:
Diámetro exterior:
3,5 mm ... 5 mm
Carcasa:
Diámetro de la caja:
12 mm
Datos del material:
Clase de inflamabilidad según UL 94:
HB
Material junta:
NBR
Material cuerpo de agarre:
PBT
Material contacto:
CuZn
Material superficie del contacto:
Au
Material soporte de contactos:
PA
Material conexión por tornillo:
Latón, niquelado
Datos de conexión:
Conexión de conductores:
Tipo de conexión:
Conexión por tornillo
Sección de conexión:
0,14 mm² ... 0,5 mm² (rígido)
Sección de conexión AWG:
26 ... 20 (sin puntera)
Longitud a desaislar del conductor individual:
4 mm
Par de apriete:
0,1 Nm (Bornes de tornillo)
Propiedades eléctricas:
Tensión transitoria de dimensionamiento:
1,5 kV
Resistencia de contacto:
≤ 3 mΩ
Resistencia de aislamiento:
≥ 100 MΩ
Tensión nominal UN:
30 V DC
Corriente nominal IN:
4 A
Propiedades mecánicas:
Datos mecánicos:
Ciclos de enchufe:
≥ 100
Conectores:
Conexión 1:
Construcción cabecera:
Conector macho
Salida de cables cabecera:
recto
Tipo de rosca cabecera:
M8
Cable/línea:
Tipo de señal/categoría:
Universal
Longitud pelado de conductores individuales:
4 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP67
Temperatura ambiente (servicio) (Conector macho/conector hembra):
-40 °C ... 85 °C (macho / hembra)
Normas y especificaciones:
M8:
Denominación de norma:
Conector enchufable M8
Normas/disposiciones:
IEC 61076-2-104
