Descripción

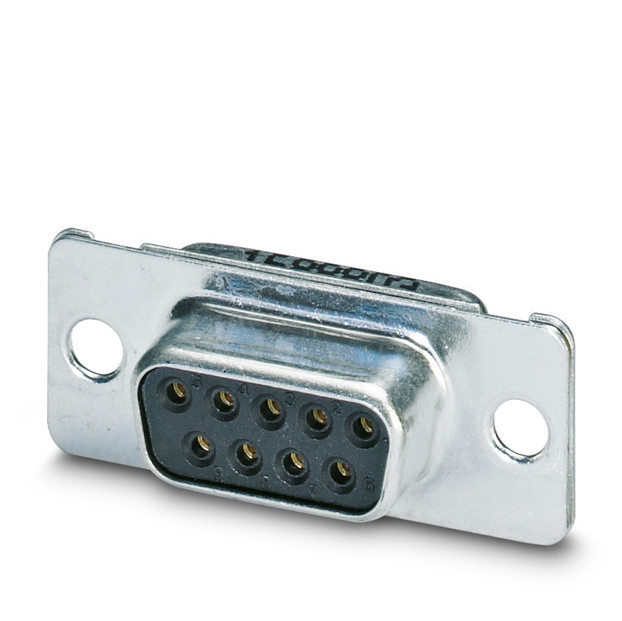

Inserto de contactos D-SUB, tamaño de envoltura 1, con 9 contactos de señal, tipo de conexión del contacto: hembra, con copa de soldar, recto, fijación mediante orificio de 3 mm, para marco empotrado y carcasa aérea VS-09-...
Enlace al fabricante: VS-09-BU-DSUB-EG - Conector enchufable D-SUB
Especificaciones
Propiedades del artículo:
Tipo de producto:
Inserto de contactos
Construcción:
D-SUB
Número de polos:
9
Cara de enchufe:
D-SUB
Número de puestos enchufables:
1
Apantallado:
sí
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
2
Propiedades eléctricas:
Tensión de dimensionamiento según IEC 61076-2-101:
400 V
Tensión de dimensionamiento (III/3):
125 V
Tensión transitoria de dimensionamiento:
1 kV
Corriente asignada:
5 A (a 20 °C)
Tensión de prueba:
1200 V
Medio de transmisión:
Cobre
Transmisión de potencia:
Potencia
Datos de conexión:
Tipo de conexión:
Copa de soldar
Dimensiones:
Anchura:
14,5 mm
Altura:
31,19 mm
Longitud:
12,93 mm
Datos del material:
Clase de inflamabilidad según UL 94:
V0
Material carcasa:
Metal
Material superficie de la carcasa:
Metalizado
Material contacto:
Aleación de cobre
Material superficie del contacto:
Oro
Material soporte de contactos:
PBT-GF
Propiedades mecánicas:
Datos mecánicos:
Ciclos de enchufe:
≥ 50
Esfuerzo al enchufar por contacto de señales:
≤ 3,40 N
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-55 °C ... 125 °C
Montaje:
Tipo de montaje:
Montaje atornillado
