Descripción

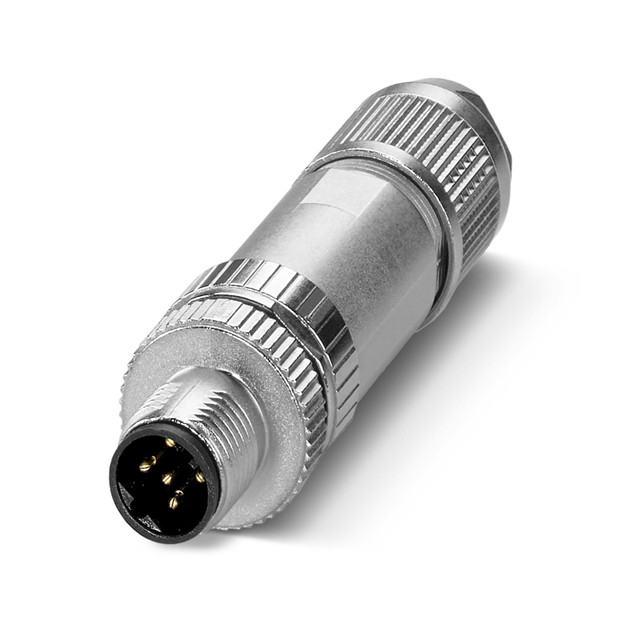

Conector para datos, PROFIBUS DP (12 MBit/s), 2-polos, apantallado, Conector macho recto M12, codificación: B, Conexión por resorte push lock, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 4 mm ... 8 mm
Enlace al fabricante: SACC-M12MSB-2PL SH PB - Conector para datos
Especificaciones
Notas:
Indicaciónes de montaje:
IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas.
Montaje:
Indicaciones de montaje:
Los hilos se pueden conectar tanto con como sin punteras
Propiedades del artículo:
Tipo de producto:
Conector circular (lado del cable)
Aplicación:
Datos
Número de polos:
2
Número de salidas de cable:
1
Apantallado:
sí
Codificación:
B
Salida de cables:
recta
Propiedades de aislamiento:
Categoría de sobretensión:
II
Grado de polución:
3
Dimensiones:
Esquema de dimensiones:
Longitud:
60 mm
Dimensiones exteriores:
Diámetro exterior:
4 mm ... 8 mm
Carcasa:
Diámetro de la caja:
19 mm
Datos del material:
Material:
PA 6 (Palanca de accionamiento)
Clase de inflamabilidad según UL 94:
V0
Material junta:
NBR
Material cuerpo de agarre:
Fundición inyectada de cinc, niquelado
Material contacto:
CuSn
Material superficie del contacto:
Ni/Au
Material soporte de contactos:
PA 6.6
Material conexión por tornillo:
Fundición inyectada de cinc, niquelada
Normas / especificaciones:
PA 6
Datos de conexión:
Conexión de conductores:
Tipo de conexión:
Conexión por resorte push lock
Sección de conexión:
0,14 mm² ... 0,5 mm² (con puntera)
Sección de conexión AWG:
26 ... 20 (con puntera)
Longitud a desaislar del conductor individual:
7 mm
Par de apriete:
3 Nm (Tuerca de apriete con casquillo de acoplamiento)
Asignación de conexiones:
Contacto | Color (denominación de señal) | Contacto (opcional):
4 = RD (B)
Propiedades eléctricas:
Tensión transitoria de dimensionamiento:
1,5 kV
Resistencia de contacto:
≤ 5 mΩ
Resistencia de aislamiento:
≥ 100 MΩ
Tensión nominal UN:
60 V DC
Corriente nominal IN:
4 A (2 A al utilizar conductores de 0,14 mm²)
Velocidad de transmisión:
12 MBit/s
Propiedades mecánicas:
Datos mecánicos:
Ciclos de enchufe:
≥ 100
Conectores:
Conexión 1:
Construcción cabecera:
Conector macho
Salida de cables cabecera:
recto
Tipo de rosca cabecera:
M12
Cable/línea:
Tipo de señal/categoría:
PROFIBUS DP, 12 MBit/s
Longitud pelado de conductores individuales:
7 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP67
Temperatura ambiente (servicio) (Conector macho/conector hembra):
-40 °C ... 85 °C (macho / hembra)
Normas y especificaciones:
Comprobación:
Normas/disposiciones:
EN 50155:2001
M12:
Denominación de norma:
Choques, vibraciones
