Descripción

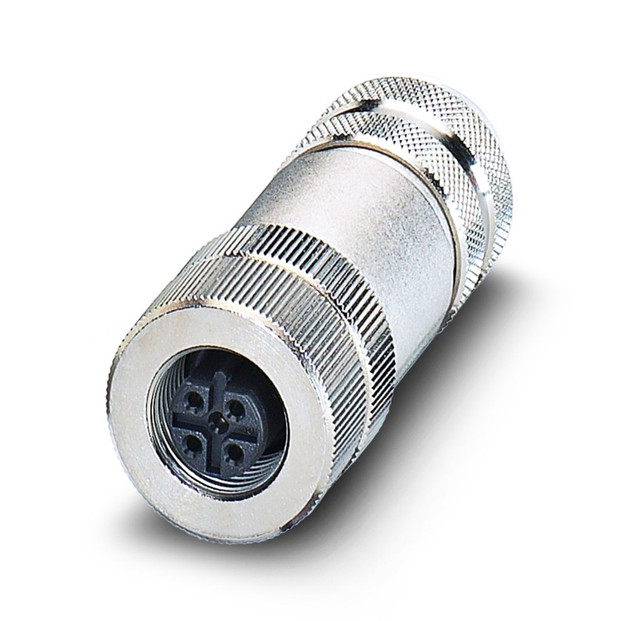

Conector para datos, PROFIBUS, INTERBUS, 5-polos, apantallado, Hembra de conexión recto M12, codificación: B, Conexión por tornillo, material de moleteado: Fundición inyectada de cinc, niquelada, prensaestopas Pg9, diámetro exterior del cable 6,5 mm ... 8,5 mm
Enlace al fabricante: SACC-M12FSB-5CON-PG9 SH AU - Conector para datos
Especificaciones
Notas:
Indicaciónes de montaje:
IMPORTANTE: Al tender cables, respete los radios de curvatura admisibles, ya que las fuerzas de curvatura excesivas pueden menoscabar el índice de protección. Alivie las cargas mecánicas antes del conector, p. ej., mediante bridas.
Propiedades del artículo:
Tipo de producto:
Conector circular (lado del cable)
Aplicación:
Datos
Número de polos:
5
Número de salidas de cable:
1
Apantallado:
sí
Codificación:
B
Salida de cables:
recta
Prensaestopas Pg:
Pg9
Propiedades de aislamiento:
Categoría de sobretensión:
II
Grado de polución:
3
Dimensiones:
Esquema de dimensiones:
Anchura:
20 mm
Altura:
20 mm
Longitud:
56 mm
Dimensiones exteriores:
Diámetro exterior:
6,5 mm ... 8,5 mm
Carcasa:
Diámetro de la caja:
20 mm
Datos del material:
Clase de inflamabilidad según UL 94:
HB
Material junta:
NBR
Material cuerpo de agarre:
Fundición inyectada de cinc, niquelado
Material contacto:
CuZn
Material superficie del contacto:
Au
Material soporte de contactos:
PA 6.6
Material conexión por tornillo:
Fundición inyectada de cinc, niquelada
Datos de conexión:
Conexión de conductores:
Tipo de conexión:
Conexión por tornillo
Sección de conexión:
0,25 mm² ... 0,75 mm² (rígido)
Sección de conexión AWG:
26 ... 20 (con puntera)
Longitud a desaislar del conductor individual:
5 mm
Par de apriete:
1 Nm ... 1,4 Nm (Tuerca de apriete con diámetro exterior de cable de 8 mm ... 12 mm)
Propiedades eléctricas:
Tensión transitoria de dimensionamiento:
1,5 kV
Resistencia de contacto:
≤ 3 mΩ
Resistencia de aislamiento:
≥ 100 MΩ
Tensión nominal UN:
60 V DC
Corriente nominal IN:
4 A
Propiedades mecánicas:
Datos mecánicos:
Ciclos de enchufe:
≥ 100
Conectores:
Conexión 1:
Construcción cabecera:
Hembra de conexión
Salida de cables cabecera:
recto
Tipo de rosca cabecera:
M12
Cable/línea:
Tipo de señal/categoría:
INTERBUS
Longitud pelado de conductores individuales:
5 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP67
Temperatura ambiente (servicio) (Conector macho/conector hembra):
-40 °C ... 85 °C (macho / hembra)
Normas y especificaciones:
M12:
Denominación de norma:
Conector M12
Normas/disposiciones:
IEC 61076-2-101
